उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ब्रांड: | डोनजॉय | उपयुक्त तापमान: | -10 से 120 डिग्री (ईपीडीएम) |
|---|---|---|---|
| ऑपरेशन: | स्टेनलेस स्टील हैंडव्हील | गैसकेट वैकल्पिक: | EPDM/ SILICONE/ FPM/ EPDM+PTFE |
| सतह चमकाने: | रा<0.8um, मैकेनिकल सील | मूल: | चीन |
| प्रमुखता देना: | SS316L BPE डायाफ्राम वाल्व,मैकेनिकल सील BPE डायाफ्राम वाल्व,EPDM गैस्केट BPE डायाफ्राम वाल्व |
||

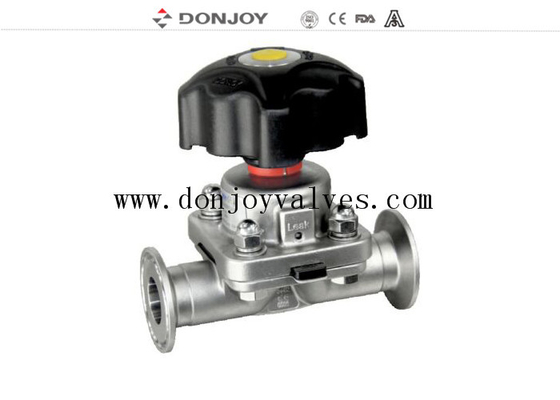

SS316L BPE EPDM+PTFE FDA सील के साथ प्लास्टिक मैनुअल ऑपरेशन के साथ डायाफ्राम वाल्व
सैनिटरी डायफ्राम वाल्व, फामासी डायफ्राम वाल्व
|
उत्पाद का नामः |
एक साल की वारंटी स्टेनलेस स्टील सेनेटरी मैनुअल एफडीए झिल्ली के साथ झिल्ली वाल्व |
|
वाल्व शरीर सामग्रीः |
SS316L |
|
सील सामग्रीः |
एकल सिल्कोन गास्केट/ चिपकने वाला PTFE+EPDM/दो टुकड़े PTFE+EPDM |
|
अधिकतम कार्य दबाव: |
10 बार |
|
अधिकतम.कार्य तापमान: |
150 डिग्री सेल्सियस |
|
उपलब्ध आकारः |
1 ¢-4 ¢, DN20-DN100 |
|
उपलब्ध कनेक्शनः |
क्लैंप/वेल्ड/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानकः |
3A/BPE/DIN/ISO/IDF |
|
संचालितः |
मैनुअल/न्यूमेटिक/इलेक्ट्रॉनिक |
|
उपलब्ध संरचनाः |
सीधा, टी, यू-टाइप, टैंक तल |
|
नियंत्रण: |
स्मार्ट वाल्व पोजिशनिंग / सी-टॉप कंट्रोल / पोजिशनिंग सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
अग्रणी डिजाइनः |
मृत कॉनर < 3D |
|
प्रमाणपत्र |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
SS316L BPE EPDM+PTFE FDA सील के साथ प्लास्टिक मैनुअल ऑपरेशन के साथ डायाफ्राम वाल्व
विवरण
डायफ्राम वाल्व की विभिन्न संरचनाएं
1पिसिशनर/प्रक्रिया नियंत्रक के साथ डिडाफ्राम वाल्व ((IL-TOP)
2नियंत्रण इकाई के साथ डायफ्राम वाल्व ((C-Top)
3वाल्व स्थिति नियामक
4स्थिति सेंसर मॉड्यूल
5. प्लास्टिक हैंडल

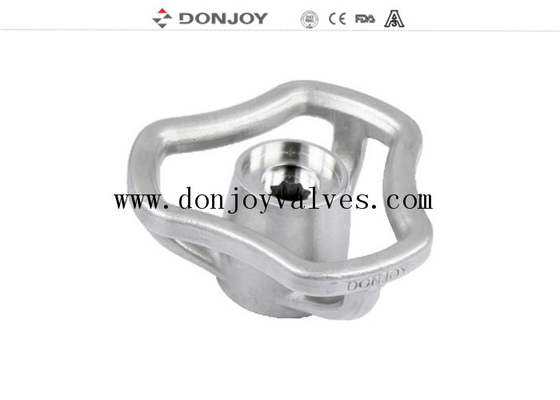

6स्टेनलेस स्टील के हैंडल
7. स्टेनलेस स्टील का एक्यूटर
विनिर्देश
अनुप्रयोग:
डायफ्राम वाल्व, मैन्युअल या वायवीय रूप से संचालित, विशेष रूप से दवा उद्योगों में स्वच्छता और निरोधक प्रक्रियाओं में उपयोग के लिए डिज़ाइन किए गए हैं।
यह वाल्व प्रवाह नियंत्रण के साथ-साथ खुले/बंद नियंत्रण के लिए उत्कृष्ट है।
अन्य वाल्वों की तुलना में डायफ्राम वाल्वों में प्रवाह की विशेषता बेहतर होती है। इसे साफ करना और कणों के साथ पदार्थ को संसाधित करना बेहतर होता है।प्रवाह नियंत्रण के अनुप्रयोग के दौरान हवा की जेब की घटना दुर्लभ है.
संचालन के सिद्धांत
1. डायफ्राम शरीर सील के साथ ही सीट सील प्रदान करते हैं. वहाँ बाहरी वातावरण के लिए कोई मार्ग नहीं हैं, इसलिए यह अशुद्ध प्रक्रियाओं के लिए उपयुक्त है
2जब वाल्व बंद हो जाता है तो एक दबाव पैड जो डायफ्राम को समर्थन देता है, शरीर पर सीलिंग चेहरे की ओर बढ़ता है।जब दबाव प्लेट को स्थानांतरित करता है, तो डायफ्राम झुक जाता है और शरीर के केंद्र में सीट क्षेत्र पर मजबूर किया जाता है, जिससे शरीर के माध्यम से प्रवाह पथ बंद हो जाता है.
3शरीर के दबाव प्लेट के बीच संबंध डायफ्राम के अधिक संपीड़न को रोकता है।
4. वाल्व मैनुअल ऑपरेशन और वायवीय ऑपरेशन के नियंत्रण टॉप हो सकता है

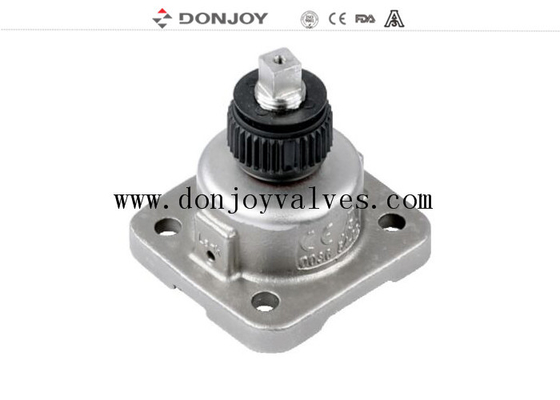

वाल्व शरीरः
फोर्जिंग बॉडीरिक्त स्टेनलेस स्टील के एक टुकड़े के माध्यम से है, फोर्जिंग प्रक्रिया में, उच्च तापमान फोर्जिंग प्रदान के साथ, एक्सट्रूज़न रिक्त के माध्यम से आकार परिवर्तन,शरीर घनत्व उच्च के बाद फोर्जिंग के माध्यम से, संरचना अधिक समान है, कोई रेत छेद और अन्य अशुद्धियों नहीं है। फिर प्रसंस्करण केंद्र के माध्यम से उच्च परिशुद्धता मशीनिंग करते हैं।
कास्टिंग बॉडीमोल्ड पैराफिन मोम मॉडल, मिट्टी के बरतन में पैराफिन मोम मॉडल घुसपैठ द्वारा बनाया जाता है, ताकि पूरे शरीर मोम मोल्ड सतह मजबूत मिट्टी के बरतन की एक परत का गठन करते हैं।फिर स्टेनलेस स्टील के समाधान के पिघलने में, ठंडा करने के बाद मिट्टी के बरतन की उपस्थिति को बंद कर देता है, रिक्त शरीर uo.Casting आकार बहुत सटीक है बनाया जाता है, बाहरी उपस्थिति एक चिकनी, साफ और साफ है।
चित्रण
डायफ्राम वाल्व का प्रमाणपत्र
1सभी सिंथेटिक राल और योजक एफडीए प्रमाणन के अनुरूप हैं।
2सामग्री की रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित है।
3.3-एक स्थिरता प्रमाणीकरण
4.CE-PED/97/23/EC
5.EN 10204-3.1
बहु-पोर्ट डायफ्राम वाल्व संयोजन
एसपीए संरचना और जीएमपी संरचना
टैगः सैनिटरी वाल्व, फामासी वाल्व, डायफ्राम वाल्व
