उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील 316L | नमूना: | आरएक्स |
|---|---|---|---|
| यांत्रिक: | फ्लश मैकेनिकल सील / डोल्बे सील | इनलेट: | 2.5 "धागा |
| दुकान: | 1.5 "धागा | सीलिंग प्रकार: | वैकल्पिक |
| प्रमुखता देना: | उच्च शुद्धता इम्पेलर पंप,दक्षिणावर्त घूर्णन उच्च शुद्धता पंप,वामावर्त घूर्णन आरएक्स पंप |
||

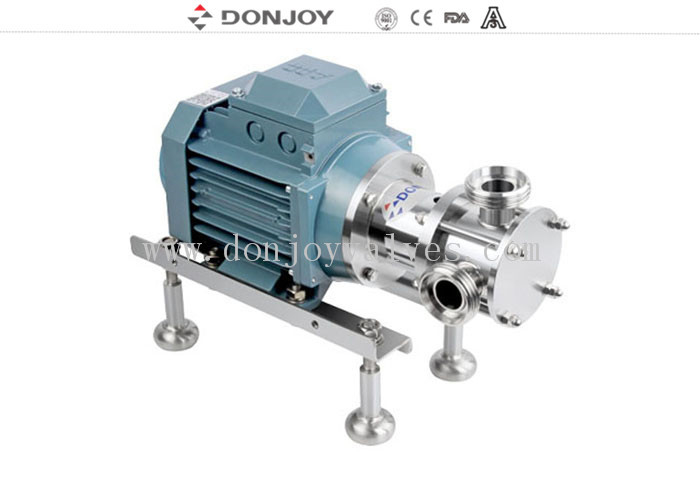

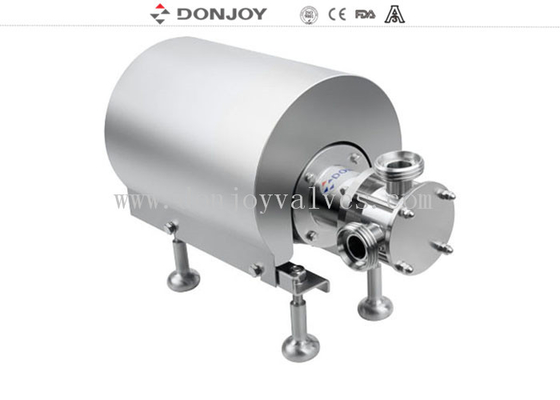

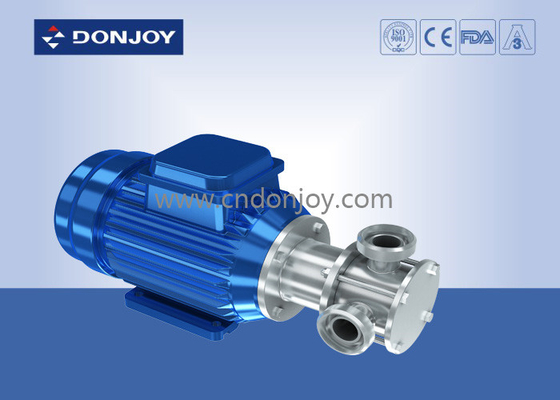

316L सेनेटरी फ्लेक्सिबल इम्पेलर हाई प्यूरिटी पंप - आरएक्स - सीरीज
विवरण
आरएक्स फ्लेक्सिबिलिटी इम्पेलर पंप
यह क्लॉकवाइज और काउंटरक्लॉकवाइज रोटेशन प्राप्त कर सकता है।
यह पंप इनलेट से नीचे तरल स्तर होने पर भी तरल को निकाला और स्थानांतरित कर सकता हैअधिकतम 5M
पंप को कम चिपचिपाहट और उच्च चिपचिपाहट वाले माध्यमों को परिवहन और स्थानांतरित करने के लिए डिज़ाइन किया गया है औरसामग्री में कण या गैसें होती हैं
विनिर्देश
|
उत्पाद का नाम: |
316L सेनेटरी फ्लेक्सिबल इम्पेलर हाई प्यूरिटी पंप - आरएक्स - सीरीज |
|
पंप बॉडी मटेरियल: |
SS304/SS316L/1.4301/1.4404 |
|
सील मटेरियल: |
EPDM (मानक, FDA अनुमोदन) FPM(Viton) और NBR |
|
अधिकतम प्रवाह: |
20m3/h |
|
अधिकतम हेड: |
80H(m) |
|
अधिकतम कार्य दबाव: |
4 बार |
|
अधिकतम कार्य तापमान: |
80 डिग्री सेल्सियस |
|
मैकेनिकल सील: |
SIC/SiC/EPDM(मानक), C/SIC, TC/TC |
|
सीलिंग प्रकार: |
Flशेड डबल मैकेनिकल सील/सिंगल मैकेनिकल सील (मानक) |
|
मोटर पावर: |
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, |
|
वोल्टेज: |
110V, 220V, 380V |
|
मोटर: |
ABB/घरेलू |
|
मोटर फ्रीक्वेंसी: |
50HZ, 60HZ |
|
सतह उपचार: |
Ra≤0.6μm, EP=Ra0.4μm |
|
मॉडल: |
RX |
|
उपलब्ध कनेक्शन: |
ट्राई-क्लैंप, थ्रेड, फ्लैंज |
|
उपलब्ध मानक: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालित: |
इलेक्ट्रिक |
|
कम डिस्चार्ज विकल्प: |
कम डिस्चार्ज/डायाफ्राम वाल्व/बॉल वाल्व/बटरफ्लाई वाल्व |
|
प्रमाणपत्र: |
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00 |
|
आवेदन का दायरा: |
डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
इम्पेलर सामग्री |
NBR, EPDM, VITON |
|
पैकेजिंग विवरण: |
प्लाईवुड केस या ग्राहक के अनुसार। या ग्राहकों के अनुरोध के अनुसार। |
|
डिलीवरी विवरण: |
आमतौर पर टी/टी डाउन पेमेंट प्राप्त होने के 20 दिनों के भीतर। |

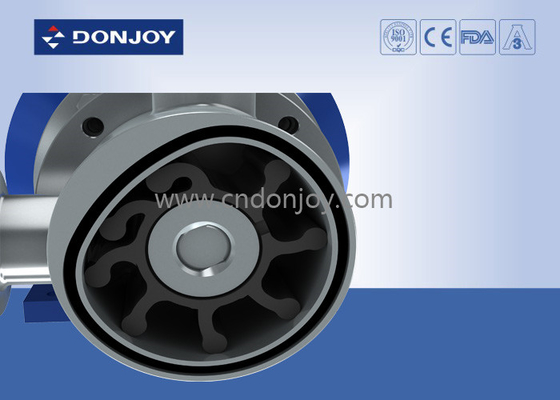

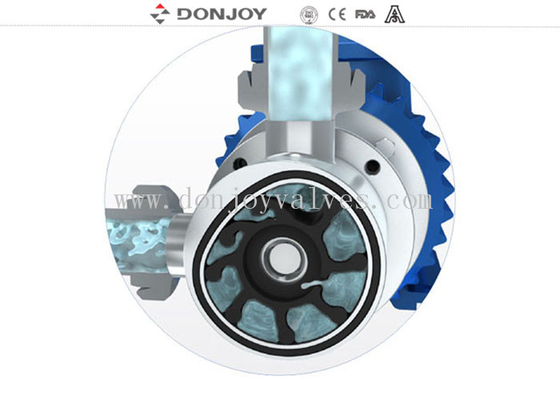

कार्य सिद्धांत
1. पंप इनलेट पर, पंप स्टेटर की आंतरिक विलक्षण संरचना के कारण, जब मात्रा बढ़ती है तो फ्लेक्सिबल इम्पेलर के ब्लेड के बीच आंशिक वैक्यूम बनता है। परिणामस्वरूप बनने वाला सक्शन पंप चैंबर में तरल खींचेगा।
2. घूमने वाला इम्पेलर तरल को इनलेट से आउटलेट तक ले जाता है। इस चरण में ब्लेड के बीच की जगह वास्तव में स्थिर रखी जाती है। ब्लेड के बीच का गैप बड़े ठोस कणों को पंप से गुजरने देता है और तरल पर कोई नुकसान नहीं होता है।
3. इम्पेलर पंप स्टेटर में विलक्षण आंतरिक सतह के सपाट हिस्से के संपर्क में होता है। जब इम्पेलर मुड़ता है, तो ब्लेड के बीच की मात्रा पंप से लगातार और समान रूप से घटती जाती है।

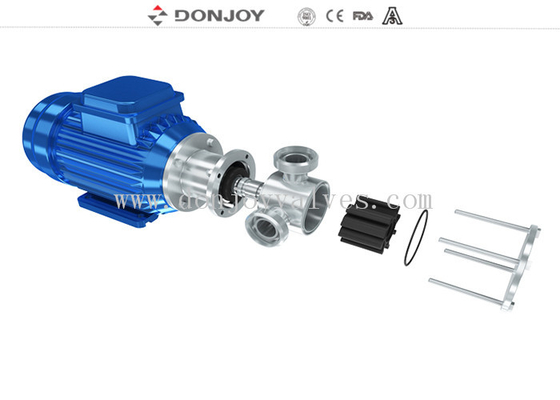

उन्नत डिजाइन, सरल निर्माण
रखरखाव सरल और किफायती है। पंप कवर चार लॉकिंग नट्स द्वारा तय किया गया है। जब पंप के इम्पेलर और शाफ्ट सील का रखरखाव किया जाता है, तो नट्स को खोलना पड़ता है।
तकनीकी विशेषताएं:
अधिकतम प्रवाह: 8m3/h
अधिकतम दबाव: 4bar
अधिकतम सक्शन: 5 M
अधिकतम तापमान: 80°C
सतह उपचार: Ra≤0.6μm, EP=Ra0.4μm
सामग्री:
बॉडी और फैन: AISI 316L
गैस्केट: EPDM (खाद्य के लिए उपयुक्त)
मैकेनिकल शाफ्ट सील
सेनेटरी के लिए आरएक्स आवेदन
खाद्य और डेयरी उत्पादों के प्रसंस्करण में स्वच्छता सर्वोपरि है। आरएक्स को कठोर स्वच्छता आवश्यकताओं को पूरा करने के लिए पॉलिश स्टेनलेस स्टील और खाद्य या दूध ग्रेड इम्पेलर के साथ डिजाइन किया गया है। स्टेनलेस स्टील सेनेटरी आरएक्स को साफ करना आसान है, जो अनसॉल्टेड शाफ्ट सील का उपयोग करता है जो तरल जमाव का कारण नहीं बनता है और उपयोग किए गए इम्पेलर सामग्री का परीक्षण और अनुमोदन किया गया है। और FDA नियमों का अनुपालन करने के लिए प्रमाणित है। पंप द्वारा वितरण के लिए उपयुक्त विशिष्ट उत्पादों में शामिल हैं: दूध, स्किम्ड दूध, क्रीम, दही, योगर्ट, मट्ठा, गांठ, सिरप, मसाले, जिलेटिन, शहद, जैम, मरहम, डिब्बाबंद भोजन, पेय, शराब, बीयर, फलों का रस और मसाले।
उद्योग के लिए आरएक्स आवेदन
आरएक्स फ्लेक्सिबल इम्पेलर पंप को उन स्थितियों में भी लागू किया जा सकता है जहां सेनेटरी आवश्यकता नहीं है, हालांकि, यह अभी भी मुख्य स्टेनलेस स्टील पंप के रूप में है। आरएक्स स्टेनलेस स्टील पंप विशेष रूप से अम्लीय तरल पदार्थ, मिट्टी, कंक्रीट एडिटिव्स, डिटर्जेंट, डाई, फिल्म प्रसंस्करण रसायन, स्याही और सीवेज उपचार सौंदर्य प्रसाधन को ले जाने के लिए उपयुक्त है, जिसमें निम्नलिखित उत्पाद शामिल हैं: साबुन, शैम्पू, डिटर्जेंट, और मॉइस्चराइज़र।

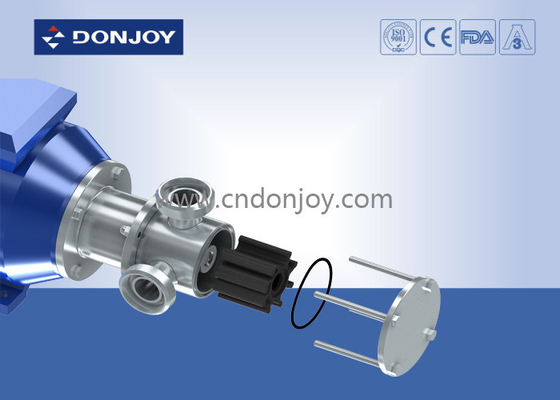

रखरखाव
पंप कवर चार लॉकिंग नट्स द्वारा तय किया गया है। रोटर और शाफ्ट सील के पूरी तरह से ओवरहाल होने पर पंप कवर को अलग करने की आवश्यकता होती है, जिससे पंप बहुत व्यावहारिक हो जाता है और डाउनटाइम कम हो जाता है।
चयन तालिका
ड्राइंग
कनेक्शन तरीका
प्रवाह दर और हेड
