उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील 316L | आकार: | मिनी स्टुल-आर/एल |
|---|---|---|---|
| संचालन: | मोटर | यांत्रिक: | Sic / sic / epdm |
| संबंध: | clamped | मिडिया: | होननी और कॉमेटिक आदि। |
| विशेषता: | तरल पदार्थ | मोटर: | एबीबी या सीना |
| प्रमुखता देना: | सेल्फ प्राइमिंग पंप,उच्च दबाव पंप |
||

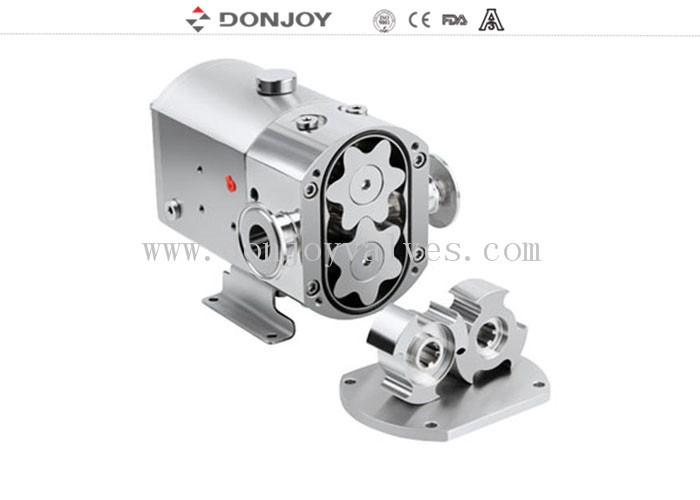

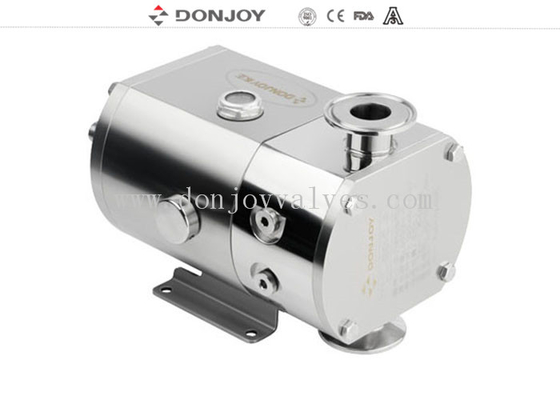

चीज़ और मट्ठा दही ट्रांसफर के लिए DONJOY मिनी रोटरी लोब पंप
विशेषताएँ
|
उत्पाद का नाम: |
क्षैतिज पॉजिटिव डिस्प्लेसमेंट रोटरी लोब पंप |
|
सामग्री: |
संपूर्ण SS316L/1.4301/1.4404 |
|
सील सामग्री: |
EPDM (मानक, FDA अनुमोदन) |
|
अधिकतम प्रवाह: |
3000L/H |
|
अधिकतम दबाव: |
12bar/ 174PSI |
|
अधिकतम कार्य तापमान: |
150 C / 302 F |
|
अधिकतम रेव: |
1450 rmp |
|
रोटर प्रकार: |
3 लीव रोटर, 6 लीव रोटर |
|
मैकेनिकल सील: |
SIC/SiC/EPDM(मानक) |
|
मोटर शक्ति: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
सीलिंग विकल्प: |
स्वच्छता एकल यांत्रिक सील/ कूलिंग सिस्टम के साथ डबल मैकेनिकल सील |
|
मोटर: |
ABB,SEW, 50hz / 60hz |
|
सतह उपचार: |
अंदर पॉलिश और बाहर सैंडब्लास्ट |
|
उपलब्ध कनेक्शन: |
क्लैंप, थ्रेड बट वेल्ड, फ्लैंज |
|
उपलब्ध मानक: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालित: |
इलेक्ट्रिक |
|
अनुप्रयोग क्षेत्र: |
डेयरी, भोजन, पेय, फार्मेसी, कॉस्मेटिक, आदि |

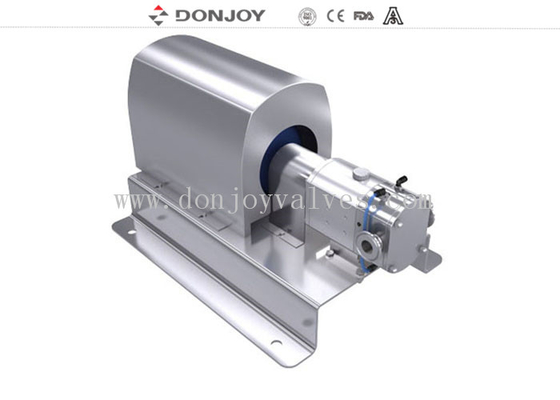

| संरचना | स्टेनलेस स्टील बेसप्लेट पर असेंबल किया गया |
| वैकल्पिक | वोल्टेज (v) 220-240,360-400,420-460,630-690 |
विवरण
विकल्प
1. मैकेनिकल सील: SIC / SICE / EPDM, TC / TC, EPDM
2. सिंगल सील, डबल मैकेनिकल सील
3. रोटर: 2 लीव रोटर, 3 लीव रोटर, 6 लीव रोटर
4. गैस्केट: FPM(विटन),NBR, EPDM
5. एंड-फेस हीट जैकेट
6. पूर्ण हीट जैकेट
7. वर्टिकल TUR सीरीज या हॉरिजॉन्टल TUL सीरीज
फायदा:
सरल स्थापना और निराकरण
शाफ्ट और रोटर स्प्लाइन कनेक्शन डिज़ाइन को अपनाते हैं, सरल स्थापना और निराकरण
दो दिशात्मक प्रतिवर्ती, मोटर रोटेशन की दिशा बदलकर ही प्राप्त किया जा सकता है
सभी प्रकार के उच्च और निम्न चिपचिपाहट वाले माध्यम के लिए उपयोग किया जा सकता है, बिना कॉन्फ़िगरेशन बदले
आउटलेट/इनलेट क्षैतिज या ऊर्ध्वाधर हो सकता है, केवल आधार बदलकर महसूस किया जाता है

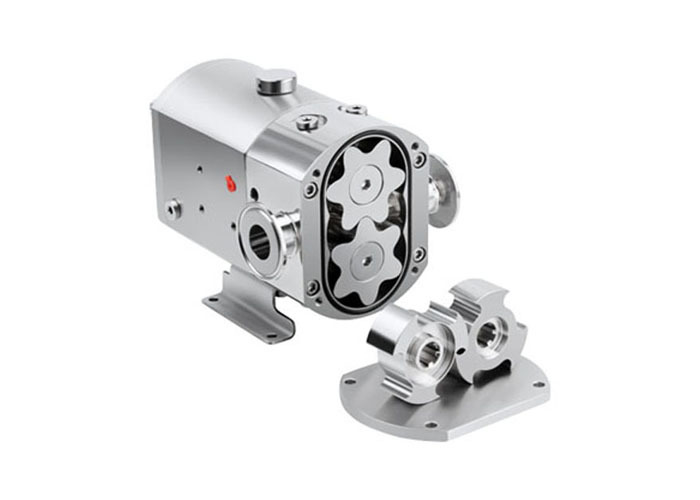

3-पत्तियों वाले रोटर और 6-पत्तियों वाले रोटर को कॉन्फ़िगरेशन बदले बिना बदला जा सकता है
अनुप्रयोग
यह पंप खाद्य प्रसंस्करण, सौंदर्य प्रसाधन और दवा उद्योगों में चिपचिपे और कम चिपचिपे मीडिया के हस्तांतरण के लिए उपयुक्त है।
सिद्धांत
1. जैसे ही लोब घूमते हैं, सक्शन साइड पर जगह बढ़ जाती है क्योंकि एक लोब दूसरे से दूर होता है, जिससे एक आंशिक वैक्यूम बनता है जो तरल को पंप चैंबर में खींचता है।
2. जैसे ही उन्हें शाफ्ट द्वारा घुमाया जाता है, प्रत्येक लोब लगातार भर जाता है और तरल डिलीवरी साइड पर विस्थापित हो जाता है। रोब के बीच और लोब और पंप बॉडी की दीवारों के बीच के छोटे अंतराल यह सुनिश्चित करते हैं कि रिक्त स्थान विधिवत भरे जाएं।
3. पंप हाउसिंग पूरी तरह से भर जाता है और तरल लोब के दांतों से होकर निकलता है और रिक्त स्थान की दीवारों के खिलाफ मजबूर होता है। जो पंप क्रिया में योगदान देता है
मिनी लोब पंप की प्रवाह दिशा
चयन तालिका
चित्रण
रखरखाव और मरम्मत
लोब पंप का रखरखाव, कॉम्पैक्ट डिज़ाइन के कारण कार्यशाला के बिना, आसानी से और बहुत कम समय में क्षेत्र में किया जा सकता है।
पंप रखरखाव से पहले पंप मोटर पर विद्युत कनेक्शन को अलग करना आवश्यक है। यह प्रक्रिया पूरी होने के बाद, पंप रखरखाव और मरम्मत की जा सकती है।
• लोब का रखरखाव और बदलना, पंप और इंजन के बीच का युग्मन और लाइन कनेक्शन के साथ पंप को फ्रंट कवर को हटाए बिना बोल्ट के साथ बनाया जा सकता है।
• इस खंड में, लोब जिन्हें आसानी से हटाया जा सकता है, सफाई और रखरखाव किया जा सकता है।
• सील को बदलने के लिए फ्रंट बॉडी को हटाने की आवश्यकता है। बॉडी भी ऑपरेशन को एक सरल तरीके से प्रकट कर सकती है।
• तेल जलाशय के थ्रेडेड हिस्से को समय-समय पर प्लग ओपनिंग द्वारा तेल निकाला जाता है। इस तरह, थ्रेडेड लाइफ की निगरानी में वृद्धि होगी
• आवश्यक सफाई सभी भागों को हटाने के बाद की जाती है
शरीर पर वापस और पंप को असेंबल किया जाता है। पंप को चालू करते समय मोटर की घूर्णन की दिशा को विद्युत कनेक्शन के अनुसार बनाया जाना चाहिए
