उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वायफ्राम वाल्व | सामग्री: | SS316L / 1.4404 |
|---|---|---|---|
| आकार: | 1 '' - 4 '', DN25 - DN100 | ऑपरेशन: | प्लास्टिक के एक्ट्यूएटर |
| संबंध: | क्लैंप / वेल्ड / थ्रेड | पाल बांधने की रस्सी: | ईपीडीएम + पीटीएफई |
| वाल्व की स्थिति: | वैकल्पिक संयोजन | वायवीय: | सिंगल एक्टिंग/डबल एक्टिंग |
| प्रमुखता देना: | डायाफ्राम चेक वाल्व,सैनिटरी नमूना वाल्व |
||

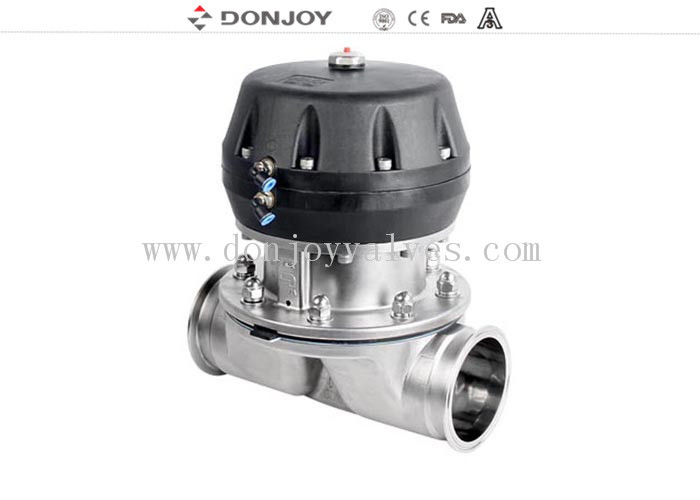

स्टेनलेस स्टील SS316L कास्टिंग बॉडी न्यूमेटिक मेम्ब्रेन डायाफ्राम वाल्व
टैग
प्लास्टिक न्यूमेटिक एक्चुएटर के साथ सैनिटरी डायाफ्राम वाल्व
मल्टी-फंक्शन न्यूमेटिक डायाफ्राम वाल्व
डबल लोकेशन सिलेंडर न्यूमेटिक डायाफ्राम वाल्व
विशेषताएँ
|
उत्पाद का नाम: |
स्टेनलेस स्टील SS316L कास्टिंग बॉडी न्यूमेटिक मेम्ब्रेन डायाफ्राम वाल्व |
|
वाल्व बॉडी सामग्री: |
SS316L |
|
सील सामग्री: |
सिंगल सिलिकॉन गैस्केट |
|
अधिकतम कार्यशील दबाव: |
8 बार |
|
अधिकतम कार्यशील तापमान: |
150 डिग्री सेल्सियस |
|
उपलब्ध आकार: |
1''-4'', DN20-DN100 |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्ड/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/BPE/DIN/ISO/IDF |
|
|
मैनुअल, न्यूमेटिक |
|
उपलब्ध संरचना: |
सीधी, टी, यू-प्रकार, टैंक बॉटम |
|
|
स्मार्ट वाल्व पोजिशनर / सी-टॉप कंट्रोल / स्थिति सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
अनुप्रयोग क्षेत्र: |
डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
वाल्व बॉडी: |
फोर्जिंग या कास्टिंग |
|
विन्यास: |
विभिन्न वाल्व सीट के साथ लचीला |
डायाफ्राम वाल्व का विभिन्न विन्यास

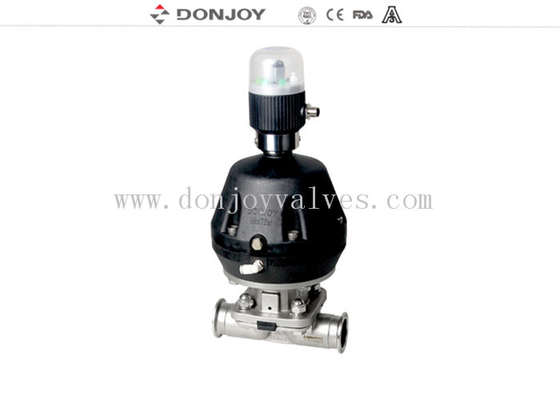

1. पोजिशनर/प्रोसेस कंट्रोलर (IL-TOP) के साथ डायाफ्राम वाल्व
2. कंट्रोल यूनिट (सी-टॉप) के साथ डायाफ्राम वाल्व
3. वाल्व स्थिति नियामक
4. स्थिति सेंसर मॉड्यूल
5. प्लास्टिक हैंडल
6. स्टेनलेस स्टील हैंडल
7. स्टेनलेस स्टील एक्चुएटर
8. इलेक्ट्रिक डायाफ्राम वाल्व
9. प्लास्टिक एक्चुएटर
10. बॉडी: कास्टिंग / फोर्जिंग
वाल्व बॉडी:
फोर्जिंग बॉडीब्लैंक स्टेनलेस स्टील के एक टुकड़े से होकर गुजरता है, फोर्जिंग प्रक्रिया में, उच्च तापमान फोर्जिंग के साथ, एक्सट्रूज़न ब्लैंक आकार परिवर्तन के माध्यम से, फोर्जिंग के बाद बॉडी घनत्व अधिक होता है, संरचना अधिक समान होती है, कोई रेत छेद और अन्य अशुद्धियाँ नहीं होती हैं। फिर उच्च परिशुद्धता मशीनिंग करने के लिए प्रसंस्करण केंद्र से गुजरें।
कास्टिंग बॉडीमोल्ड पैराफिन मोम मॉडल द्वारा बनाया गया है, सिरेमिक में पैराफिन मोम मॉडल घुसपैठ, पूरे शरीर के मोम मोल्ड की सतह को मजबूत सिरेमिक की एक परत बनाने के लिए। मोम मोल्ड पिघलाएं, फिर स्टेनलेस स्टील समाधान के पिघलने में, ठंडा होने के बाद सिरेमिक की उपस्थिति को खटखटाएं, ब्लैंक बॉडी बनाई जाती है। कास्टिंग का आकार बहुत सटीक है, बाहरी उपस्थिति चिकनी, साफ और सुव्यवस्थित है।
ऑपरेटिंग सिद्धांत
1. डायाफ्राम बॉडी सील के साथ-साथ सीट सील भी प्रदान करता है। बाहरी वातावरण के लिए कोई पथ नहीं हैं, इसलिए यह एसेप्टिक प्रक्रियाओं के लिए उपयुक्त है
2. जब वाल्व बंद हो जाता है तो एक प्रेशर पैड जो डायाफ्राम का समर्थन करता है, बॉडी पर सीलिंग फेस की ओर बढ़ता है। जब प्रेशर प्लेट चलती है तो डायाफ्राम झुक जाता है और बॉडी के केंद्र में सीट क्षेत्र पर नीचे की ओर मजबूर हो जाता है जिससे बॉडी के माध्यम से प्रवाह पथ बंद हो जाता है।
3. प्रेशर प्लेट के लिए बॉडी का अंतर संबंध डायाफ्राम के अधिक संपीड़न को रोकता है
4. वाल्व मैनुअल ऑपरेशन और सोलनॉइड वाल्व के न्यूमेटिक ऑपरेशन कंट्रोल टॉप हो सकता है
डायाफ्राम वाल्व का प्रमाण पत्र
1. सभी सिंथेटिक राल और योजक एफडीए प्रमाणन का अनुपालन करते हैं।
2. सामग्री रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित हैं।
3.3-ए स्थिरता प्रमाणीकरण
4.CE-PED/97/23/EC
5.EN 10204-3.1
अनुप्रयोग:
डायाफ्राम वाल्व, मैन्युअल या न्यूमेटिक रूप से संचालित, विशेष रूप से दवा उद्योगों में स्वच्छता और एसेप्टिक प्रक्रियाओं पर उपयोग के लिए डिज़ाइन किए गए हैं।
वाल्व प्रवाह नियंत्रण के साथ-साथ ओपन/क्लोज नियंत्रण के लिए उत्कृष्ट है।
डायाफ्राम वाल्व अन्य वाल्वों की तुलना में प्रवाह की विशेषता में बेहतर हैं। इसे साफ करना आसान है और कणों के साथ पदार्थ को संसाधित करना बेहतर है। प्रवाह नियंत्रण के अनुप्रयोग के दौरान एयर पॉकेट की घटना दुर्लभ है।
मल्टी-पोर्ट डायाफ्राम वाल्व संयोजन
एसपीए विन्यास और जीएमपी विन्यास

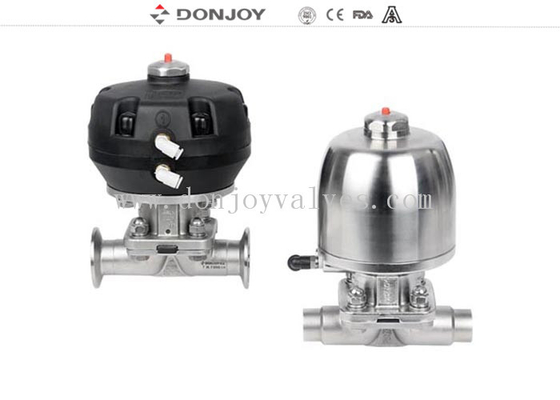

उत्पाद चित्र
