उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | मिनी रोटरी लोब पंप | आकार: | मिनी स्टुल-आर/एल |
|---|---|---|---|
| संचालन: | मोटर | यांत्रिक: | Sic / sic / epdm |
| संबंध: | clamped | मिडिया: | होननी और कॉमेटिक आदि। |
| विशेषता: | तरल पदार्थ | मोटर: | एबीबी या सीना |
| प्रमुखता देना: | 12 बार उच्च शुद्धता पंप,सिरप उच्च शुद्धता पंप,12 बार लोब गियर पंप |
||

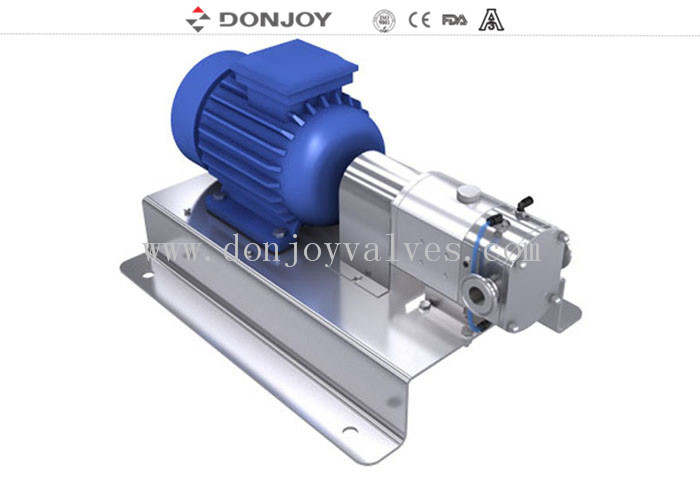

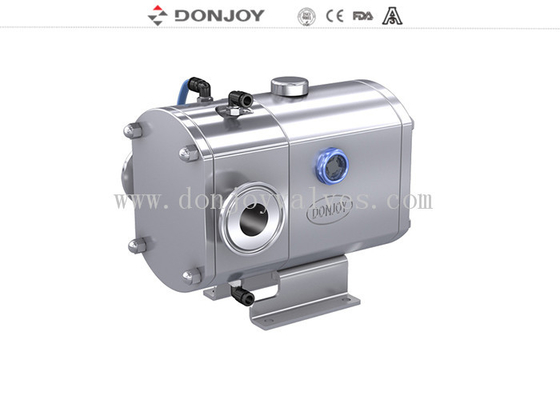

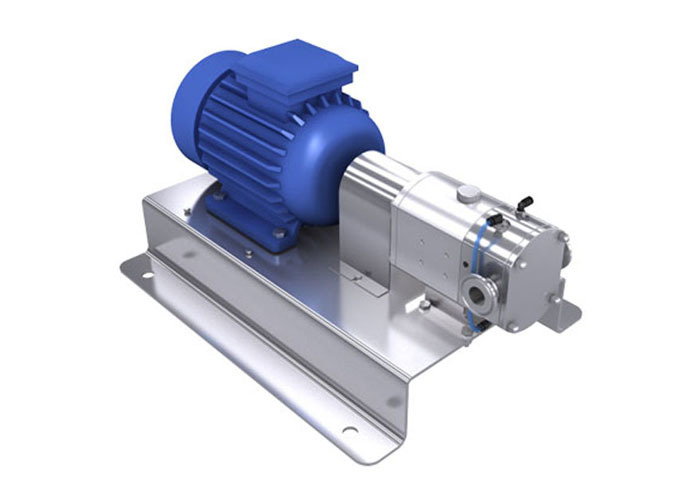

छोटे प्रवाह दर के साथ उच्च चिपचिपाहट वाले सिरप/टमाटर सॉस स्थानांतरण के लिए तीन पत्ती रोटरी लोब पंप
विशेषताएँ
|
उत्पाद का नाम: |
क्षैतिज पॉजिटिव डिस्प्लेसमेंट रोटरी लोब पंप |
|
सील सामग्री: |
EPDM (मानक, FDA अनुमोदन) |
|
अधिकतम प्रवाह: |
3000L/H |
|
अधिकतम दबाव: |
12bar/ 174PSI |
|
अधिकतम कार्य तापमान: |
150 C / 302 F |
|
अधिकतम आरपीएम: |
1450 आरपीएम |
|
रोटर प्रकार: |
3 पत्ती रोटर, 6 पत्ती रोटर |
|
मैकेनिकल सील: |
SIC/SiC/EPDM(मानक) |
|
मोटर शक्ति: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
सीलिंग विकल्प: |
स्वच्छता एकल यांत्रिक सील/ शीतलन प्रणाली के साथ डबल मैकेनिकल सील |
|
मोटर: |
ABB, SEW, 50hz / 60hz |
|
सतह उपचार: |
अंदर से पॉलिश और बाहर से सैंडब्लास्ट |
|
उपलब्ध कनेक्शन: |
क्लैंप, थ्रेड बट वेल्ड, फ्लैंज |
|
उपलब्ध मानक: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालित: |
इलेक्ट्रिक |
|
अनुप्रयोग क्षेत्र: |
डेयरी, भोजन, पेय, फार्मेसी, कॉस्मेटिक, आदि |
| संरचना | स्टेनलेस स्टील बेसप्लेट पर असेंबल किया गया |
| वैकल्पिक | वोल्टेज (v) 220-240,360-400,420-460,630-690 |
विवरण
विकल्प
1. मैकेनिकल सील: SIC / SICE / EPDM, TC / TC, EPDM
2. सिंगल सील, डबल मैकेनिकल सील
3. रोटर: 2 पत्ती रोटर,3 पत्ती रोटर, 6 पत्ती रोटर
4. गैसकेट: FPM(Viton), NBR, EPDM
5. एंड-फेस हीट जैकेट
फ़ीचर
A .मैनुअल निरंतर परिवर्तनीय ट्रांसमिशन
B. आवृत्ति कनवर्टर मोटर गियर बॉक्स को समायोजित करता है
C. निश्चित गति आउटपुट ट्रांसमिशन
डिजाइन और विशेषताएं
1. क्षैतिज TUL, वर्टिकल TUR
2. बेयर-शाफ्ट कंस्ट्रक्शन
3. रोटर के अटैचमेंट का हाइजीनिक डिज़ाइन
4. सैनिटरी मैकेनिकल सील, आसान सफाई और रखरखाव
अनुप्रयोग
यह पंप खाद्य प्रसंस्करण, सौंदर्य प्रसाधन और दवा उद्योगों में चिपचिपे और कम चिपचिपे मीडिया के हस्तांतरण के लिए आदर्श है।
सिद्धांत
1. जैसे ही लोब घूमते हैं, सक्शन साइड पर जगह बढ़ जाती है क्योंकि एक लोब दूसरे से दूर होता है, जिससे एक आंशिक वैक्यूम बनता है जो तरल को पंप चैंबर में खींचता है।
2. जैसे ही उन्हें शाफ्ट द्वारा घुमाया जाता है, प्रत्येक लोब लगातार भर जाता है और तरल डिलीवरी साइड पर विस्थापित हो जाता है। लोब के बीच और लोब और पंप बॉडी की दीवारों के बीच के छोटे अंतराल यह सुनिश्चित करते हैं कि स्थान विधिवत भरे जाएं।
3. पंप हाउसिंग पूरी तरह से भर जाता है और तरल लोब के दांतों से होकर निकलता है और स्थानों की दीवारों के खिलाफ मजबूर होता है। जो पंप क्रिया में योगदान देता है
मिनी लोब पंप की प्रवाह दिशा
चयन तालिका
चित्रण
रखरखाव और मरम्मत
कॉम्पैक्ट डिज़ाइन के कारण लोब पंप का रखरखाव, कार्यशाला के बिना, आसानी से और बहुत कम समय में किया जा सकता है।
पंप रखरखाव से पहले पंप मोटर पर विद्युत कनेक्शन को अलग करना आवश्यक है। इस प्रक्रिया के बाद, पंप रखरखाव और मरम्मत की जा सकती है।
• लोब का रखरखाव और बदलना, पंप और इंजन के बीच का युग्मन और लाइन कनेक्शन के साथ पंप को फ्रंट कवर को हटाए बिना बोल्ट के साथ बनाया जा सकता है।
• इस खंड में, लोब जिन्हें आसानी से हटाया जा सकता है, सफाई और रखरखाव किया जा सकता है।
• सील को बदलने के लिए फ्रंट बॉडी को हटाने की आवश्यकता है। बॉडी रिवीलिंग ऑपरेशन को भी एक सरल तरीके से किया जा सकता है।
• तेल जलाशय के थ्रेडेड हिस्से को समय-समय पर प्लग ओपनिंग द्वारा तेल निकाला जाता है। इस तरह, थ्रेडेड लाइफ की निगरानी वृद्धि के लिए की जाएगी
• सभी पुर्जों को हटाने के बाद आवश्यक सफाई की जाती है
वापस बॉडी पर और पंप को असेंबल किया जाता है। पंप को चालू करने पर मोटर की घूर्णन की दिशा को विद्युत कनेक्शन के अनुसार बनाया जाना चाहिए।
