उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | मिनी रोटरी लोब पंप | आकार: | मिनी स्टुल-आर/एल |
|---|---|---|---|
| ऑपरेशन: | मोटर | यांत्रिक: | Sic / sic / epdm |
| संबंध: | clamped | मीडिया: | होननी और कॉमेटिक आदि। |
| विशेषता: | तरल पदार्थ | मोटर: | एबीबी या सीना |
| प्रमुखता देना: | 3000L/H रोटरी लोब पंप,174PSI रोटरी लोब पंप,174PSI सैनिटरी लोब पंप |
||

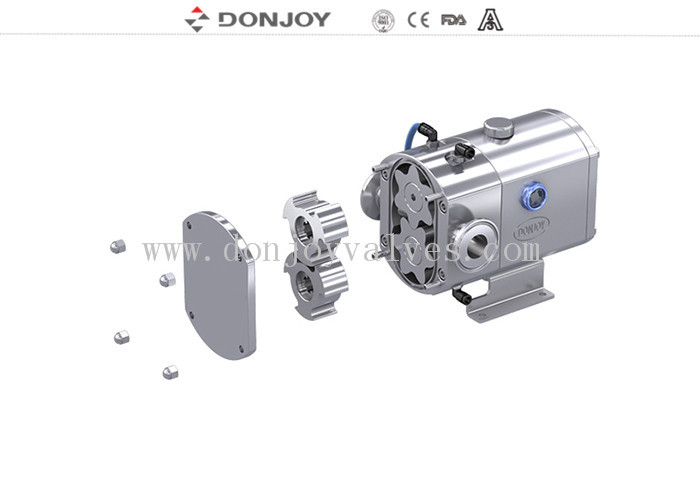

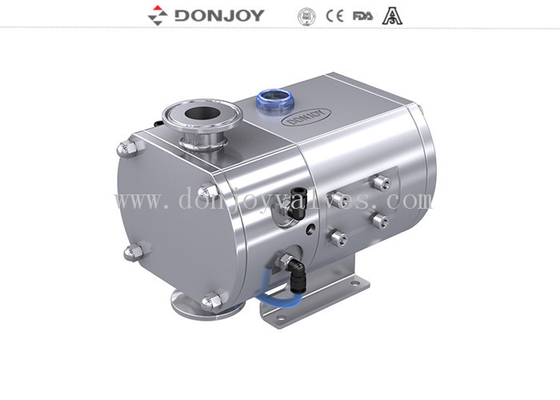

चार्कुटेरी/चॉकलेट के लिए मिनी रोटरी लोब पंप जो उच्च चिपचिपाहट वाले उत्पादों को स्थानांतरित करता है
विनिर्देश
|
उत्पाद का नामः |
क्षैतिज सकारात्मक विस्थापन रोटरी लोब पंप |
|
सील सामग्रीः |
ईपीडीएम (मानक, एफडीए अनुमोदन) |
|
अधिकतम प्रवाहः |
3000 लीटर/घंटा |
|
अधिकतम दबावः |
12 बार/ 174 पीएसआई |
|
अधिकतम कार्य तापमानः |
150 C / 302 F |
|
अधिकतम घुमावः |
1450 आरएमपी |
|
रोटर प्रकार: |
3 रोटर छोड़ें, 6 रोटर छोड़ें |
|
मैकेनिकल सील: |
एसआईसी/एसआईसी/ईपीडीएम (मानक) |
|
मोटर शक्तिः |
0.75kw, 1.5kw,2.2kw,3.0kw |
|
सील करने का विकल्पः |
सेनेटरी सिंगल मैकेनिकल सील शीतलन प्रणाली के साथ डबल यांत्रिक सील |
|
मोटर: |
एबीबी,एसईडब्ल्यू, 50 हर्ट्ज / 60 हर्ट्ज |
|
सतह उपचार: |
अंदर पॉलिश और बाहर सैंडब्लास्ट |
|
उपलब्ध कनेक्शनः |
क्लैंप, थ्रेड बट वेल्ड, फ्लैंज |
|
उपलब्ध मानक: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालितः |
इलेक्टिक |
|
आवेदन का दायराः |
दूध, खाद्य पदार्थ, पेय पदार्थ, फार्मेसी, सौंदर्य प्रसाधन आदि |
| संरचना | स्टेनलेस स्टील के बेसप्लेट पर इकट्ठा |
| वैकल्पिक | वोल्टेज (v) 220-240,360-400,420-460,630-690 |
विवरण
विकल्प
1मैकेनिकल सील: एसआईसी / एसआईसीई / ईपीडीएम, टीसी / टीसी, ईपीडीएम
2एकल सील, डबल मैकेनिकल सील
3रोटरः 2 रोटर छोड़ें,3 रोटर छोड़ें, 6 रोटर छोड़ें
4गैसकेटः एफपीएम (Viton), एनबीआर, ईपीडीएम
5अंत-मुख हीट जैकेट
विशेषता
A. माउल निरंतर परिवर्तनीय ट्रांसमिशन
B. आवृत्ति कनवर्टर समायोजित मोटर गियरबॉक्स
C.फिक्स्ड स्पीड आउटपुट ट्रांसमिशन
डिजाइन और विशेषताएं
1क्षैतिज टीयूएल, वेट्रिकल टीयूआर
2. नंगे शाफ्ट निर्माण
3. रोटरों के लगाव का स्वच्छ डिजाइन
4स्वच्छता यांत्रिक सील, आसान सफाई और रखरखाव
आवेदन
यह पंप खाद्य प्रसंस्करण, सौंदर्य प्रसाधन और दवा उद्योगों में चिपचिपा और कम चिपचिपा मीडिया के हस्तांतरण के लिए है।
सिद्धांत
1जैसे-जैसे लोब घूमते हैं, जैसे-जैसे एक लोब दूसरे से दूर हो जाता है, वैसे-वैसे सूसीटन की तरफ की जगह बढ़ जाती है, जिससे एक आंशिक वैक्यूम बनता है जो द्रव को पंप कक्ष में खींचता है।
2जैसे-जैसे वे शाफ्टों द्वारा घुमाए जाते हैं, प्रत्येक लोब लगातार भरा जाता है और द्रव को वितरण पक्ष में स्थानांतरित कर दिया जाता है।के बीच छोटे अंतराल रोंगटे और पंप शरीर के लोब और दीवारों के बीच सुनिश्चित करते हैं कि रिक्तियों को उचित रूप से भरा जाता है.
3पंप आवास पूरी तरह से भर जाता है और द्रव लोब के दांतों के माध्यम से बाहर निकलता है और रिक्त स्थान की दीवारों के खिलाफ मजबूर होता है।
मिनी लोब पंप का प्रवाह दिशा
चयन तालिका
चित्रण
रखरखाव और मरम्मत
कॉम्पैक्ट डिजाइन के कारण लोब पंप का रखरखाव कार्यशाला के बिना आसानी से और बहुत कम समय में किया जा सकता है।
पंप के रखरखाव से पहले पंप मोटर पर विद्युत कनेक्शन को अलग करना आवश्यक है। इस प्रक्रिया के बाद, पंप रखरखाव और मरम्मत की जा सकती है।
• लोब का रखरखाव और परिवर्तन, पंप और इंजन और लाइन कनेक्शन वाले पंप के बीच युग्मन सामने के कवर को हटाए बिना बोल्ट के साथ किया जा सकता है।
• इस खंड में, आसानी से हटाए जाने वाले लोबों की सफाई और रखरखाव किया जा सकता है।
• सील को बदलने के लिए सामने के शरीर को हटाने की आवश्यकता है। शरीर भी reveling ऑपरेशन एक सरल तरीके से किया जा सकता है।
• तेल जलाशय से तेल निकालने वाले तेल के घुमावदार हिस्से को आवधिक अंतराल पर प्लग के उद्घाटन से बदल दिया जाता है। इस तरह घुमावदार जीवन की वृद्धि के लिए निगरानी की जाएगी
• सभी भागों को निकालने के बाद आवश्यक सफाई की जाती है
वापस शरीर पर रास्ता और पंप इकट्ठा सक्रिय हो जाता है. मोटर के घूर्णन की दिशा जब बिजली के कनेक्शन के अनुसार पंप चालू पागल होना चाहिए
