उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | एसएस316एल/एसएस304 | प्रवाह: | 20T/24M, 11KW |
|---|---|---|---|
| यांत्रिक: | एकल सीलिंग भागों | प्रवेश: | 3 "थ्रेड/क्लैंप/फेरुले |
| दुकान: | 2.5 "थ्रेड/क्लैंप/फेरुले | मध्यम: | प्रवाह को नियंत्रित करना और नियंत्रित करना |
| प्रमुखता देना: | 11KW उच्च शुद्धता पंप,24M उच्च शुद्धता पंप,एसएस316एल हाई प्यूरिटी पंप |
||

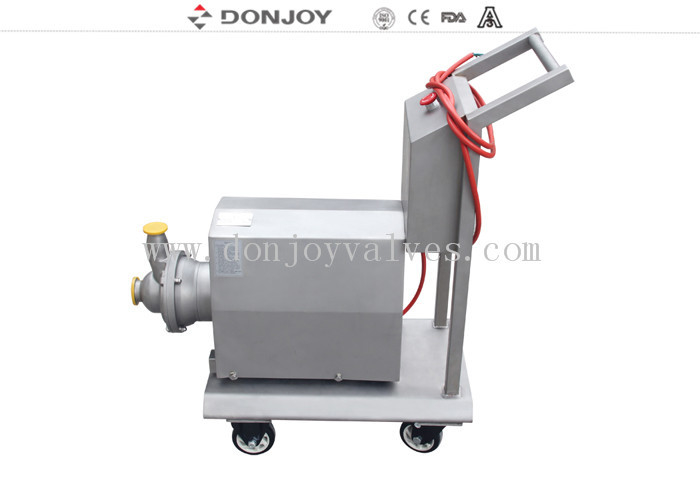

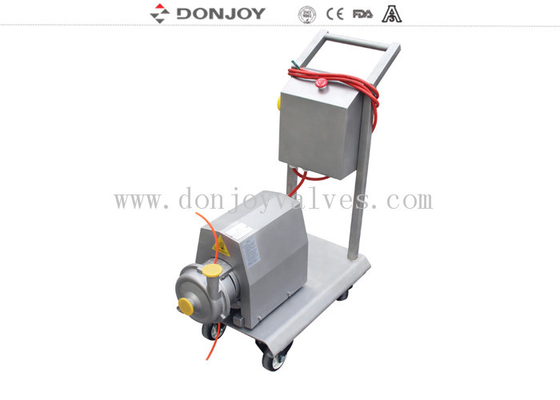

फार्मास्युटिकल उद्योग में CIP रिटर्न अनुप्रयोगों के लिए उच्च शुद्धता पंप, 316 सामग्री के साथ
उच्च दक्षता, कम शोर, बड़े सक्शन, सरल रखरखाव, उच्च शुद्धता के लिए समाधान
CIP श्रृंखला के लिए विभिन्न अनुप्रयोग
8 मीटर तक बेहतर सेल्फ-प्राइमिंग क्षमता, नकारात्मक दबाव -0.8bar हो सकता है
CIP समाधान
टैंक खाली करना
कम तरल स्तर 8 मीटर सक्शन हो सकता है
|
उत्पाद का नाम: |
वाइन प्रोसेसिंग के लिए CIP सेल्फ प्राइमिंग सेंट्रीफ्यूगल पंप एल सीरीज |
|
वाल्व बॉडी सामग्री: |
स्टेनलेस स्टील 304 / 316L |
|
सील सामग्री: |
EPDM (मानक, FDA अनुमोदन) FPM(विटोन) और NBR |
|
अधिकतम प्रवाह: |
40 m³/h |
|
अधिकतम गति: |
3600 मिनट-1 |
|
अधिकतम हेड: |
42m |
|
CIP चयन: |
वास्तविक स्थिति के अनुसार |
|
ड्राइविंग मोड: |
इनलेट पर स्थापित इम्पेलर द्वारा |
|
मैकेनिकल सील: |
C/SIC/EPDM |
|
सीलिंग प्रकार: |
फ्लश डबल मैकेनिकल सील/सिंगल मैकेनिकल सील (मानक) |
|
मोटर: |
ABB / घरेलू वैकल्पिक है |
|
मोटर आवृत्ति: |
50HZ, 60HZ |
|
सतह उपचार: |
Iअंदर से पॉलिश और बाहर से सैंडब्लास्ट |
|
अनुप्रयोग संरचनाture: |
CIP L |
|
उपलब्ध कनेक्शन: |
ट्राइ-क्लैंप, थ्रेड, फ्लैंज |
|
उपलब्ध मानक: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालित: |
इलेक्ट्रिक |
|
कम डिस्चार्ज विकल्प: |
कम डिस्चार्ज/डायफ्राम वाल्व/बॉल वाल्व/बटरफ्लाई वाल्व |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
|
अनुप्रयोग क्षेत्र: |
डेयरी, भोजन, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
पैकेजिंग विवरण: |
प्लाईवुड केस या कस्टमाइज्ड। या ग्राहकों के अनुरोध के अनुसार। |
|
डिलीवरी विवरण: |
आमतौर पर टी/टी डाउन पेमेंट प्राप्त करने के 20 दिनों के भीतर। |
सामग्री:
· पंप किए गए मीडिया के संपर्क में आने वाले भाग: AISI 304 / AISI 316L
· अन्य भाग: AISI 304
· गैसकेट (मानक): .EPDM (FDA)
· मैकेनिकल सील (मानक): C/SiC/EPDM
· आंतरिक सतह खत्म: पॉलिश
· बाहरी सतह खत्म: सैंडब्लास्ट
अनुप्रयोग:
· पंप एक सैनिटरी साइड चैनल प्राइमिंग पंप है, यह खाद्य प्रसंस्करण, फार्मेसी और रासायनिक उद्योग के लिए उपयुक्त है।
· यह विशेष रूप से हवा या गैस युक्त सामग्रियों को पंप करने के लिए डिज़ाइन किया गया है, और इसका उपयोग पहले प्राइमिंग के साथ-साथ निस्पंदन उपकरण के साथ नकारात्मक सक्शन के लिए भी किया जा सकता है।
· इसका उपयोग वाइन, तेल, सिरप, अल्कोहल जैसे अस्थिर उत्पादों, और अन्य सॉल्वैंट्स या उबलते बिंदु के करीब तापमान पर उत्पादों के साथ किया जा सकता है। हालांकि, इस पंप का मुख्य उपयोग CIP रिटर्न के लिए है।
मोटर प्रकार: B35, मोटर आवृत्ति: 50HZ/60HZ
ऑपरेशन सिद्धांत
1. इम्पेलर इनलेट बॉडी और वेंटुरीकेसिंग के बीच स्थित है और यह पंप शाफ्ट के साथ मिलकर घूमता है
2. इम्पेलर का घुमाव और साइड चैनल की व्यवस्था, इनलेट बॉडी के अंदर एक नकारात्मक दबाव बनाती है
3. जो पंप का सक्शन बल उत्पन्न करता है। साथ ही, तरल पदार्थ गतिज ऊर्जा और दबाव ऊर्जा के रूप में ऊर्जा प्राप्त करता है, और यह इसे इम्पेलर केसिंग के माध्यम से धकेलता है।
मैकेनिकल डिज़ाइन
डॉनजॉय डीजे-सीआईपी-एल सीरीज सेल्फ-प्राइमिंग सेंट्रीफ्यूगल पंप मैकेनिकल सील को यूरोपीय स्वीडिश प्रसिद्ध कंपनी के साथ मिलकर शोध और विकसित किया गया है। मैकेनिकल सील को दबाव संतुलन और सुपर लंबी कार्य अवधि के साथ डिज़ाइन किया गया है। विशेष उपकरणों के बिना आसानी से अलग और बनाए रखा जा सकता है। सैनिटरी शुद्धता EU EHEDG, USA 3-A-02-11,FDA1772600 और इसी तरह के अनुसार है। और इसमें बहुत सारे कॉन्फ़िगरेशन हैं।
मैकेनिकल सील सामग्री विकल्प :
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
तकनीकी लाभ
1. रखरखाव को अलग करना और स्थापित करना पेशेवर कर्मचारियों और विशेष उपकरणों के बिना पूरा किया जा सकता है।
2. स्थापना डिबगिंग का प्रारंभिक उपयोग, यहां तक कि एक छोटा रिवर्स रोटेशन भी क्षतिग्रस्त नहीं होगा।
3. इम्पेलर और शाफ्ट कीवे द्वारा जुड़े होते हैं, इम्पेलर और मैकेनिकल सील रोटेटिंग रिंग पिन द्वारा जुड़े होते हैं
मैकेनिकल सील स्टेटिक रिंग और पंप बॉडी विशेष आकार के फ्लैंज द्वारा जुड़े होते हैं
4. सिंगल और डबल मशीन सील के साथ संगत, केवल मशीन सील बदलने की आवश्यकता है।
CIP SERIES PUMP इनलेट&आउटलेट कनेक्शन स्टैंडर्ड
कनेक्शन: थ्रेड, क्लैम्प्ड, फ्लैंज, एसेप्टिक फ्लैंज, केएफ आदि
मानक: DIN, SMS,ISO, IDF, RJT, ASME BPE, 3A, I लाइन
CIP सेल्फ प्राइमिंग सेंट्रीफ्यूगल पंप चयन तालिका:
अधिक जानकारी के लिए कृपया हमसे सीधे संपर्क करें
