उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | नियंत्रक | शक्ति: | डीसी 24 वी |
|---|---|---|---|
| वायवीय दबाव: | 1.5 बार - 7 बार (22psi से 102psi) | सुरक्षा का स्तर: | IP67 |
| ऑपरेशन मोड: | वायवीय संचालन | कार्य दबाव: | 10 बार |
| प्रमुखता देना: | डीसी 24V न्यूमेटिक वाल्व कंट्रोलर,22PSI न्यूमेटिक वाल्व कंट्रोलर |
||

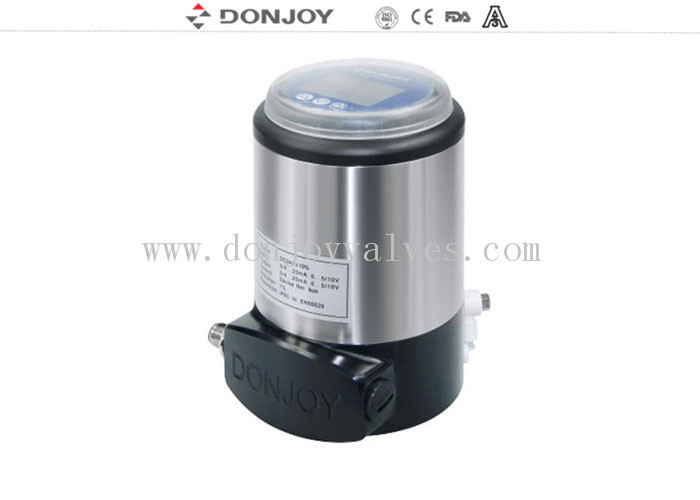

सेनेटरी खाद्य स्टेनलेस स्टील उपकरण नियंत्रक C-TOP वायवीय नियंत्रण वाल्व खुला और बंद
विनिर्देश
|
उत्पाद का नाम |
नियंत्रक |
|
मध्यम |
चिकनाई संपीड़ित हवा, निष्क्रिय गैसें |
|
अधिकतम कार्य तापमान |
70°C |
|
कामकाजी दबाव |
1.5 बार - 7 बार (22PSI से 102PSI) |
|
कनेक्टर |
G1/8" |
|
सुरक्षा का स्तर |
IP67 |
|
वायु प्रवाह |
200NL |
|
स्ट्रोक |
न्यूनतम 3 मिमी; अधिकतम 70 मिमी |
|
अधिकतम C - शीर्ष इकाइयां |
31 सी - शीर्ष इकाइयां |
|
कनेक्टिंग केबल |
2 मीटर |
|
एएस-आई बस |
अधिकतम लंबाईः 1 मीटर |
|
कार्य |
वाल्व की स्थिति को नियंत्रित करने के लिए |
|
विशेषता |
प्रेरक स्थिति सेंसर |
मॉडल चुनने की तालिका
| नियंत्रक C-TOP 1421/1721 /222a (अनुशंसित संस्करण) | |||
 |
इनपुट नियंत्रण | अनुशंसित एक्ट्यूएटर | आउटपुट सिग्नल |
| 1 सोलेनोइड वाल्व | एकल कार्य करने वाला वायवीय एक्ट्यूएटर | पीएनपी 2 स्थिति 4-20mA | |
| 2 सोलेनोइड वाल्व | दोहरी क्रिया करने वाला वायवीय एक्ट्यूएटर | पीएनपी 2 स्थिति 4-20 एमए | |
| 3 सोलेनोइड वाल्व | मिश्रण प्रूफ वाल्व के लिए | पीएनपी 3 स्थिति 4-20mA | |
| 3 सोलेनोइड वाल्व | मिश्रण-प्रूफ वाल्व के लिए | पीएनपी 4 स्थिति (बाहरी सेंसर 1pc सहित) 4-20mA | |
| नियंत्रक C-TOP 1421/1721/2221 (बस प्रोटोकॉल संस्करण AS-I BUS-V3.0) | |||
|
इनपुट नियंत्रण | अनुशंसित एक्ट्यूएटर | आउटपुट सिग्नल |
| 1 सोलेनोइड वाल्व | एकल कार्य करने वाला वायवीय एक्ट्यूएटर | पीएनपी 2 स्थिति 4-20mA | |
| 2 सोलेनोइड वाल्व | दोहरी क्रिया करने वाला वायवीय एक्ट्यूएटर | पीएनपी 2 स्थिति 4-20 एमए | |
| 3 सोलेनोइड वाल्व | मिश्रण प्रूफ वाल्व के लिए | पीएनपी 3 स्थिति 4-20mA | |
आवेदन
सी-टोप एक वायवीय नियंत्रक है जिसे एक इष्टतम नियंत्रण वाल्व सुनिश्चित करने के लिए डिज़ाइन किया गया है।
यह अधिकांश पीएलसी स्वचालित प्रणाली के साथ संगत है।

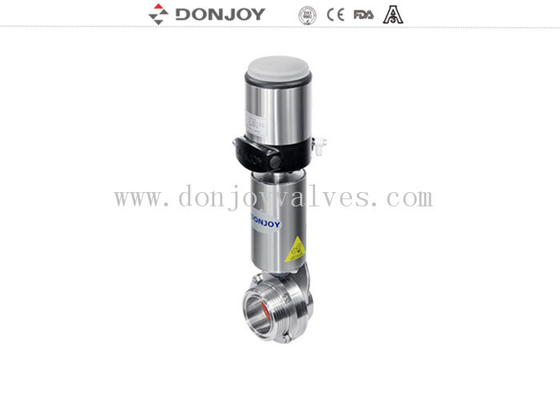

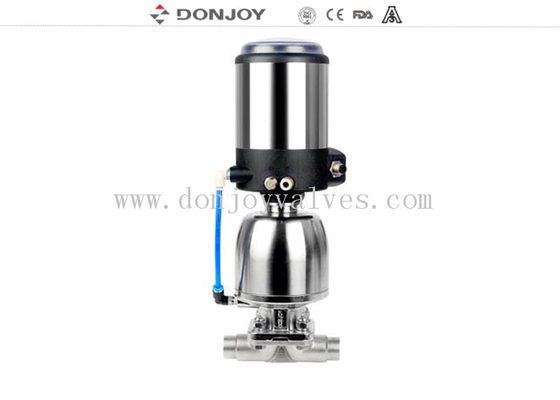

यह सभी प्रकार के वायवीय वाल्वों जैसे कि मिश्रण प्रूफ वाल्व, तितली वाल्व, गेंद वाल्व, डायफ्राम वाल्व, रिवर्स वाल्व और ग्लोब वाल्व आदि पर स्थापित किया जा सकता है।
डिजाइन और विशेषताएं
एएस-आई बस मास्टरिंग द्वारा सोलेनोइड वाल्व (एक्ट्यूएटर) के साथ सेंसरों को आसानी से, तेजी से और आर्थिक रूप से जोड़ना।
चूंकि केबल काफी हद तक कम हो गए हैं, इसलिए स्थापना और प्रारंभ करना अधिक सुविधाजनक हो जाता है।
इसके अलावा, शुरू करने का समय छोटा हो जाता है, और स्थापना में कुछ छिपी हुई परेशानियों से बचा जा सकता है। पार्ट्स मानक सी-टॉप के समान हैं। केवल बदल गया हिस्सा अंतर्निहित कार्ड है।एएस - I इन्सुलेशन रिप्लेसमेंट कनेक्टर और केबल कनेक्टर स्वयं.
C - TOP वाल्व नियंत्रण इकाई - - 2014
विस्थापन विनियामक संस्करण
|
मॉडल |
सेंसर |
सोलेनोइड वाल्व |
शक्ति |
संबंध |
टिप्पणियाँ |
|
1421-05-S1-V1 |
1 |
1 |
डीसी. 24V |
केबल कनेक्शन |
एकल अभिनय |
|
1421-05-S1-V2 |
1 |
2 |
डीसी. 24V |
केबल कनेक्शन |
दोहरी अभिनय |
|
1421-05-S1-V3 |
1 |
3 |
डीसी. 24V |
केबल कनेक्शन |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
|
1421-05-S1-V1-AS |
1 |
1 |
डीसी. 24V |
एएस-आई बस |
एकल अभिनय |
|
1421-05-S1-V2-AS |
1 |
2 |
डीसी. 24V |
एएस-आई बस |
दोहरी अभिनय |
|
1421-05-S1-V3-AS |
1 |
3 |
डीसी. 24V |
एएस-आई बस |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
यांत्रिक विनियमन संस्करण
|
मॉडल |
सेंसर |
सोलेनोइड वाल्व |
शक्ति |
संबंध |
टिप्पणियाँ |
|
1421-05-S1-V1-M |
1 |
1 |
डीसी. 24V |
केबल कनेक्शन |
एकल अभिनय |
|
1421-05-S1-V1-M |
2 |
1 |
डीसी. 24V |
केबल कनेक्शन |
एकल अभिनय |
|
1421-05-S1-V2-M |
2 |
2 |
डीसी. 24V |
केबल कनेक्शन |
दोहरी अभिनय |
|
1421-05-S1-V3-M |
3 |
3 |
डीसी. 24V |
केबल कनेक्शन |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
डीसी. 24V |
एएस-आई बस |
एकल अभिनय |
|
1421-05-S1-V1-AS-M |
2 |
1 |
डीसी. 24V |
एएस-आई बस |
एकल अभिनय |
|
1421-05-S1-V2-AS-M |
2 |
2 |
डीसी. 24V |
एएस-आई बस |
दोहरी अभिनय |
|
1421-05-S1-V3-AS-M |
3 |
3 |
डीसी. 24V |
एएस-आई बस |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
स्थापना

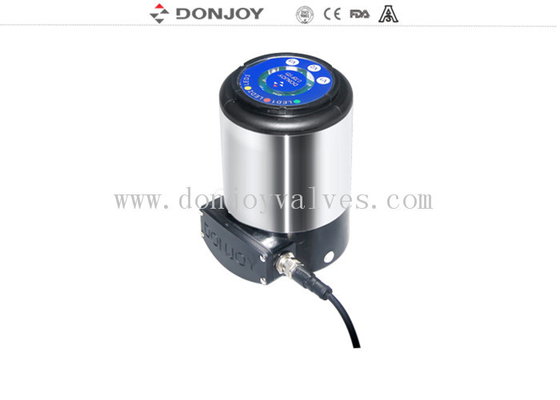

उत्पाद प्रदर्शन
