उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संचालन: | वायवीय | आकार: | DN40 - DN100 या 1.5 " - 4" |
|---|---|---|---|
| प्रकार: | ईसी सीरीज | निकाय संलयन: | पी 22 |
| पाल बांधने की रस्सी: | ईपीडीएम/ वेश/ एनबीआर | सामग्री: | 316एल |
| संबंध: | वेल्डिंग | दाब परीक्षण: | पीईडी |
| प्रमुखता देना: | डॉनजॉय डीएन100 मिक्सप्रूफ वाल्व,आनुपातिक नियंत्रण के साथ मिक्सप्रूफ वाल्व,नियंत्रण हेड के साथ रिवर्सिंग सीट वाल्व |
||

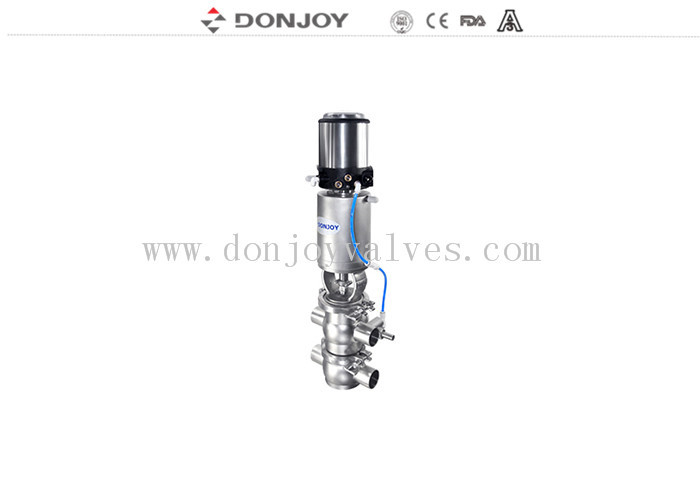

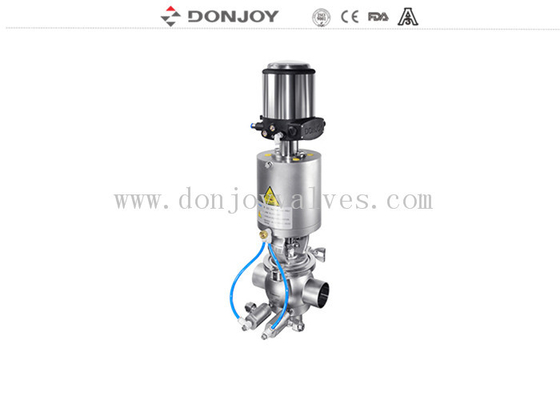

बाहरी सीआईपी मिक्सप्रूफ वाल्व प्रोपोर्शनल कंट्रोल हेड के साथ, ई-सी सीरीज
विनिर्देश
| उत्पाद गीले भाग | एआईएसआई 316L |
| अन्य स्टेनलेस स्टील के पुर्जे | एआईएसआई 304 |
| सीट सामग्री (डिफ़ॉल्ट) | ईपीडीएम, एफडीए177.2600 |
| सीट सामग्री (विकल्प) | एफपीएम (विटॉन), एफडीए177.2600 |
| एंड कनेक्शन | बट-वेल्डेड, ट्राई-क्लैंप, फ्लैंज |
| अधिकतम कार्य दबाव | 145psi (10bar) |
| न्यूनतम कार्य दबाव | पूर्ण वैक्यूम |
| कार्य तापमान | 14°F से 266°F (-10 से 130°C), 284°F (140°C) थोड़े समय के लिए स्टेरिलाइज़ेशन के लिए। |
| आंतरिक फिनिश | आरए 32μin (0.8μm) डिफ़ॉल्ट के रूप में, आरए 16μin (0.4μm) सर्वोत्तम के रूप में। |
| बाहरी फिनिश | सैंडब्लास्ट, या अनुरोध पर अन्य। |
| वायवीय एक्चुएटर प्रकार | सामान्य रूप से बंद (एनसी) - हवा से खुलना और स्प्रिंग से बंद होना; |
| सामान्य रूप से खुला (एनओ) - हवा से बंद होना और स्प्रिंग से खुलना; | |
| एयर टू एयर (एए) - हवा से खुलना, हवा से बंद होना। | |
| एक्चुएटर एयर प्रेशर | 79-102 psi (5.5 बार-7 बार) |
| बुद्धिमान नियंत्रण और संकेत के लिए इकाइयाँ | सी-टॉप नियंत्रण |
| आईएल-टॉप नियंत्रण (पोजिशनर) | |
| इलेक्ट्रिक कनेक्शन | |
| ए एस-आई बस कनेक्शन |
डिजाइन सुविधाएँ
● बाहरी सीआईपी आपूर्ति
● सामान्य रूप से बंद वायवीय एक्चुएटर के साथ डिफ़ॉल्ट
● कॉम्पैक्ट और मजबूत डिजाइन, जाली गोलाकार निकाय
● दबाव संतुलित डिजाइन
● एक-टुकड़ा बॉडी और क्लैंपड बॉडी चुनने के लिए
● विभिन्न बॉडी संयोजनों का एक विस्तृत चयन।
● क्लैंप को ढीला करके आसान जुदाई
● विकल्पों के लिए सफाई/स्टेरिलाइज़ेशन पार्ट्स
● 100% हाइड्रोलिक परीक्षण / 100% निरीक्षण
अनुप्रयोग
●वायवीय डबल सीट वाल्व को तब पूरा करने के लिए डिज़ाइन किया गया है जब एक ही वाल्व के माध्यम से दो अलग-अलग उत्पाद प्रवाह होते हैं, दोनों तरल मिश्रण को रोकने और कार्यशील स्थिति की निगरानी के लिए सुविधाजनक होने की गारंटी देते हैं। वाल्व का उपयोग डेयरी उत्पादों, पेय पदार्थों, बीयर और अन्य उच्च शुद्धता आवश्यकताओं वाली प्रक्रिया पाइपिंग सिस्टम में किया जाता है।
● यह वाल्व संपीड़ित हवा के माध्यम से दूर से नियंत्रित होकर सामान्य रूप से बंद (एनसी) होता है। यह वाल्व वाल्व सील रिसाव की निगरानी के लिए दो छोटे वायवीय वाल्व (सामान्य रूप से खुले) के साथ आता है।
● प्लग (चेंजओवर वाल्व के अंदर ऊपरी स्टेम) में दो सील होती हैं, जो उनके बीच एक रिसाव कक्ष बनाती हैं। रिसाव माध्यम कक्ष में प्रवाहित होता है और डिटेक्टर वाल्व के माध्यम से डिस्चार्ज होता है। एक्चुएटर को हवा की आपूर्ति वाल्व को जगह पर साफ कर सकती है। सफाई के दौरान, तरल सीधे प्लग में प्रवाहित होता है। यह वाल्व वॉटर हैमर प्रभाव के प्रति असंवेदनशील है।
संचालन सिद्धांत
● यह वाल्व सामान्य रूप से बंद (एनसी) होता है, जिसे संपीड़ित हवा के माध्यम से दूर से नियंत्रित किया जाता है। यह वाल्व दो छोटे वायवीय वाल्वों के साथ आता है, एक निगरानी के लिए, दूसरा सीआईपी के लिए।
● प्लग (डाइवर्ट वाल्व के अंदर ऊपरी स्टेम) में दो सील होती हैं जो उनके बीच एक रिसाव कक्ष बनाती हैं। रिसाव माध्यम कक्ष में प्रवाहित होता है, डिटेक्टर वाल्व के माध्यम से डिस्चार्ज होता है। एक्चुएटर को हवा की आपूर्ति वाल्व को जगह पर साफ कर सकती है (चित्र 2 देखें)।
● सफाई के तहत, तरल सीधे प्लग में प्रवाहित होता है। यह वाल्व वॉटर हैमर प्रभाव के प्रति असंवेदनशील है।
ड्राइंग
वाल्व बॉडी कंबाइन
फ़ंक्शन चयन
मैनिफोल्ड के लिए भी उपयोग करें, एक मानक मैनिफोल्ड के उदाहरण
