उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | सेनेटरी लोब पंप | आकार: | टुल / टूर 20 - 125 |
|---|---|---|---|
| संचालन: | मोटर | यांत्रिक: | Sic / sic / epdm |
| संबंध: | clamped | दबाव: | 1- 15 बार |
| मध्यम: | पूर्ण आदि। | विशेषता: | फ़्रीक्वेंसी कनवर्टर के साथ हो सकता है |
| प्रमुखता देना: | उच्च शुद्धता वाला पॉजिटिव सैनिटरी लोब पंप,टमाटर सॉस ट्रांसफर सैनिटरी लोब पंप,EPDM क्लैंप्ड सैनिटरी लोब पंप |
||

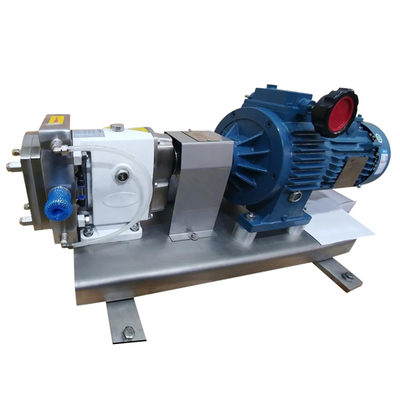

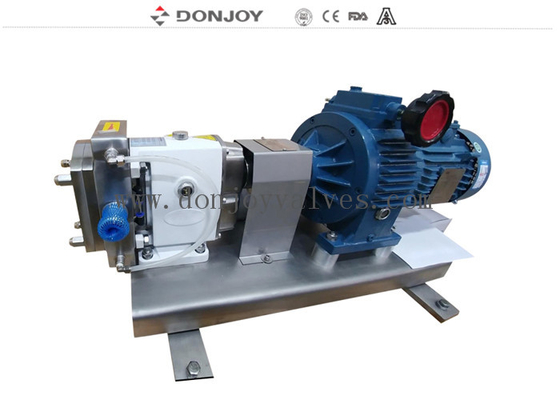

टमाटर सॉस ट्रांसफर के लिए मोटर के साथ डोंजोय TUL-55 पॉजिटिव रोटरी लोब पंप
विवरण
विकल्प
1. मैकेनिकल सील: SIC / SICE / EPDM, TC / TC, EPDM
2. सिंगल सील, डबल मैकेनिकल सील
3. रोटर्स: 2 लीव रोटर, 3 लीव रोटर, बटरफ्लाई रोटर, सिंगल बटरफ्लाई रोटर
4. गैस्केट: FPM(Viton), NBR, EPDM
5. फ्रंट कवर पर रिलीफ वाल्व या बाहरी बाईपास
6. बिल्ट-इन सेफ्टी वाल्व
7. एंड-फेस हीट जैकेट
8. कंप्लीट हीट जैकेट
9. वर्टिकल TUR सीरीज या हॉरिजॉन्टल TUL सीरीज
10. विभिन्न ड्राइव और फिक्स
11. एक स्टेनलेस स्टील बेसप्लेट पर असेंबली
12. कनेक्शन: क्लैंप (DIN32676,3A,ISO), थ्रेड (DIN, SMS, RJT, IDF), बट वेल्ड, फ्लैंज
13. मोटर टाइप B5 मोटर फ्रीक्वेंसी 50HZ, 60HZ
14. वोल्टेज (v) 220-240, 360-400, 420-460, 630-690
तकनीकी विशेषता
A . मैनुअल निरंतर परिवर्तनीय ट्रांसमिशन
B. फ्रीक्वेंसी कनवर्टर मोटर गियर बॉक्स को समायोजित करता है
C. फिक्स्ड स्पीड आउटपुट ट्रांसमिशन
विशेष विवरण
|
उत्पाद का नाम: |
टमाटर सॉस ट्रांसफर के लिए मोटर के साथ TUL-55 पॉजिटिव पंप |
|
सामग्री: |
SS304/SS316L/1.4301/1.4404 |
|
सील सामग्री: |
SIC/SIC/EPDM (मानक, FDA अनुमोदन) |
|
अधिकतम प्रवाह: |
62m3/h / 395 GPM |
|
अधिकतम दबाव: |
12bar / 174PSI |
|
अधिकतम रेव: |
1450 rmp |
|
रोटर प्रकार: |
2-पत्तियाँ, 3-पत्तियाँ, बटरफ्लाई, सिग्नल बटरफ्लाई |
| स्थापना | फ्रीक्वेंसी कनवर्टर के साथ स्थापित किया जा सकता है |
| फ्रीक्वेंसी कनवर्टर | वैकल्पिक |
|
मैकेनिकल सील: |
SIC/SiC/EPDM (मानक) |
|
वोल्टेज: |
110V, 220V, 380V |
|
मोटर: |
ABB, SEW, 50hz / 60hz |
|
सतह का उपचार: |
अंदर से पॉलिश और बाहर से सैंडब्लास्ट |
|
उपलब्ध कनेक्शन: |
क्लैंप, थ्रेड बट वेल्ड, फ्लैंज |
|
उपलब्ध मानक: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालित: |
इलेक्ट्रिक |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, |
|
अनुप्रयोग क्षेत्र: |
डेयरी, भोजन, पेय, फार्मेसी, कॉस्मेटिक, आदि |
डिजाइन और विशेषताएं
1. क्षैतिज TUL, वर्टिकल TUR
2. बेयर-शाफ्ट कंस्ट्रक्शन
3. रोटर्स के अटैचमेंट का हाइजीनिक डिज़ाइन
4. सैनिटरी मैकेनिकल सील, आसान सफाई और रखरखाव
5. CIP सफाई और sic स्टरलाइज़ेशन के लिए लागू
6. यूएसए 3ए स्टैंडर्ड के अनुसार
अनुप्रयोग
यह पंप खाद्य प्रसंस्करण, सौंदर्य प्रसाधन और दवा उद्योगों में चिपचिपे और कम चिपचिपे मीडिया के हस्तांतरण के लिए आदर्श है।
सिद्धांत
1. जैसे ही लोब घूमते हैं, सक्शन साइड पर जगह बढ़ जाती है क्योंकि एक लोब दूसरे से दूर होता है, जिससे एक आंशिक वैक्यूम बनता है जो पंप चैंबर में तरल पदार्थ खींचता है।
2. जैसे ही उन्हें शाफ्ट द्वारा घुमाया जाता है, प्रत्येक लोब लगातार भर जाता है और तरल पदार्थ डिलीवरी साइड पर विस्थापित हो जाता है। लोब के बीच और लोब और पंप बॉडी की दीवारों के बीच के छोटे अंतराल यह सुनिश्चित करते हैं कि रिक्त स्थान ठीक से भर जाएं।
3. पंप हाउसिंग पूरी तरह से भर जाता है और तरल पदार्थ लोब के दांतों से होकर निकलता है और रिक्त स्थान की दीवारों के खिलाफ मजबूर होता है। जो पंप क्रिया में योगदान देता है।
पंप मॉडल और वजन
| PUMP मॉडल | इनपुट शाफ्ट टॉर्क (NM) | अधिकतम अक्षीय रेडियल लोड (N) | आंतरिक व्यास कनेक्शन आकार [मिमी] |
अनुशंसित अधिकतम सैद्धांतिक नरम कण आकार [मिमी] |
बेयर पंप वजन [किलोग्राम] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
लोब पंप वक्र
लोब पंप का आरेख
प्रतिस्पर्धात्मक लाभ
“DONJOY एकमात्र कंपनी है जिसने एशियाई सैनिटरी पंप और वाल्व क्षेत्र में अमेरिकी 3A प्रमाणन संगठन द्वारा नौ श्रृंखला के उत्पादों को पास किया है।”
