उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | सेनेटरी लोब पंप | आकार: | टुल / टूर 20 - 125 |
|---|---|---|---|
| ऑपरेशन: | मोटर | यांत्रिक: | Sic / sic / epdm |
| संबंध: | clamped | दबाव: | 1- 15 बार |
| मध्यम: | पूर्ण आदि। | विशेषता: | फ़्रीक्वेंसी कनवर्टर के साथ हो सकता है |
| प्रमुखता देना: | मैकेनिकल क्लैंप्ड रोटरी लोब पंप,15 बार रोटरी लोब पंप,ईपीडीएम क्लैंप्ड रोटरी लोब पंप |
||

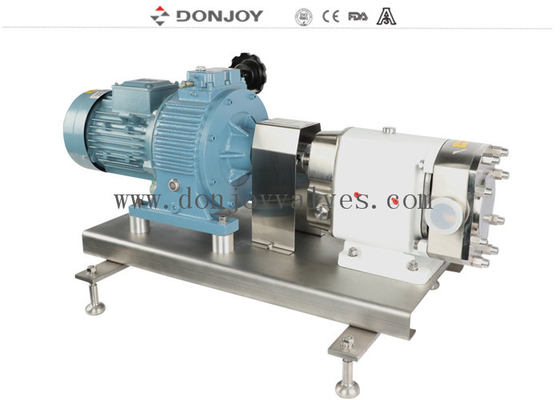

TUL-60 रोटरी लोब पंप के साथ मैकेनिकल मैनुअल समायोजित मोटर के साथ मोटर शहद के लिए
तकनीकी विशेषता
A. म्युअल निरंतर परिवर्तनीय ट्रांसमिशन
B. आवृत्ति कनवर्टर समायोजित मोटर गियरबॉक्स
C. स्थिर गति आउटपुट ट्रांसमिशन
विवरण
विकल्प
1मैकेनिकल सील: एसआईसी / एसआईसीई / ईपीडीएम, टीसी / टीसी, ईपीडीएम
2एकल सील, डबल मैकेनिकल सील
3रोटर: 2 छोड़ने रोटर, 3 छोड़ने रोटर, तितली रोटर, एकल तितली रोटर
4गैसकेटः एफपीएम (Viton), एनबीआर, ईपीडीएम
5. सामने के कवर पर राहत वाल्व
6अंतर्निहित सुरक्षा वाल्व
7अंत-मुख हीट जैकेट
8पूर्ण हीट जैकेट
9ऊर्ध्वाधर TUR श्रृंखला या क्षैतिज TUL श्रृंखला
10विभिन्न ड्राइव और फिक्स
11. स्टेनलेस स्टील बेसप्लेट पर विधानसभा
12. कनेक्शनः क्लैंप ((DIN32676,3A,ISO), थ्रेड ((DIN,SMS,RJT,IDF), बट वेल्ड, फ्लैंज
13मोटर प्रकार B5 मोटर आवृत्ति 50HZ, 60HZ
14. वोल्टेज ((v) 220-240, 360-400, 420-460, 630-690
विनिर्देश
|
उत्पाद का नामः |
TUL-60 रोटरी लोब पंप के साथ मैकेनिकल मैनुअल समायोजित मोटर के साथ मोटर शहद के लिए |
|
सामग्रीः |
SS304/SS316L/1.4301/1.4404 |
|
सील सामग्रीः |
एसआईसी/एसआईसी/ईपीडीएम (मानक, एफडीए अनुमोदन) |
|
अधिकतम प्रवाहः |
62m3/h / 395 जीपीएम |
|
अधिकतम दबावः |
12 बार/ 174 पीएसआई |
|
अधिकतम घुमावः |
1450 आरएमपी |
|
रोटर प्रकार: |
दो पत्ते, तीन पत्ते, तितली, संकेत तितली |
| स्थापना | आवृत्ति कनवर्टर के साथ स्थापित किया जा सकता है |
| आवृत्ति परिवर्तक | वैकल्पिक |
|
मैकेनिकल सील: |
एसआईसी/एसआईसी/ईपीडीएम (मानक) |
|
वोल्टेजः |
110V, 220V, 380V |
|
मोटर: |
एबीबी,एसईडब्ल्यू, 50 हर्ट्ज/ 60 हर्ट्ज |
|
सतह उपचार: |
अंदर पॉलिश और बाहर सैंडब्लास्ट |
|
उपलब्ध कनेक्शनः |
क्लैंप, थ्रेड बट वेल्ड, फ्लैंज |
|
उपलब्ध मानकः |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालितः |
इलेक्टिक |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, |
|
आवेदन का दायराः |
दूध, खाद्य पदार्थ, पेय पदार्थ, फार्मेसी, सौंदर्य प्रसाधन आदि |
डिजाइन और विशेषताएं
1क्षैतिज टीयूएल, विट्रिकल टीयूआर
2. नंगे शाफ्ट निर्माण
3. रोटरों के लगाव का स्वच्छ डिजाइन
4स्वच्छता यांत्रिक सील, आसान सफाई और रखरखाव
5. सीआईपी सफाई और सीआईसी नसबंदी के लिए लागू
6. संयुक्त राज्य अमेरिका 3A मानक के अनुसार
आवेदन
यह पंप खाद्य प्रसंस्करण, सौंदर्य प्रसाधन और दवा उद्योगों में चिपचिपा और कम चिपचिपा मीडिया के हस्तांतरण के लिए है।
सिद्धांत
1जैसे-जैसे लोब घूमते हैं, जैसे-जैसे एक लोब दूसरे से दूर हो जाता है, वैसे-वैसे सूसीटन की तरफ की जगह बढ़ जाती है, जिससे एक आंशिक वैक्यूम बनता है जो द्रव को पंप कक्ष में खींचता है।
2जैसे-जैसे वे शाफ्टों द्वारा घुमाए जाते हैं, प्रत्येक लोब लगातार भरा जाता है और द्रव को वितरण पक्ष में स्थानांतरित कर दिया जाता है।के बीच छोटे अंतराल रोंगटे और पंप शरीर के लोब और दीवारों के बीच सुनिश्चित करते हैं कि रिक्तियों को उचित रूप से भरा जाता है.
3पंप आवास पूरी तरह से भर जाता है और द्रव लोब के दांतों के माध्यम से निकलता है और रिक्त स्थान की दीवारों के खिलाफ मजबूर होता है। जो पंप एसिटोन में योगदान देता है।
पंप रोटर चुनें
पंप इनलेट और आउटलेट कनेक्शन
पंप का मॉडल और वजन
| पीयूएमपी मॉडल | इनपुट शाफ्ट टॉर्क (एनएम) | अधिकतम अक्षीय रेडियल भार (एन) | आंतरिक व्यास कनेक्शन का आकार [मिमी] |
अनुशंसित अधिकतम सैद्धांतिक नरम कण आकार [मिमी] |
नंगे पंप वजन [किलो] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| टीयूएल-20 | 60 | 750 | 22.4 | 10 | 32 |
| टीयूएल-23 | 60 | 750 | 35.1 | 20 | 34 |
| टीयूएल-25 | 60 | 750 | 47.8 | 20 | 39 |
| टीयूएल-30 | 123 | 1237 | 47.8 | 25 | 60 |
| टीयूएल-35 | 123 | 1237 | 59.5 | 25 | 63 |
| टीयूएल-55 | 123 | 1237 | 66 | 25 | 65 |
| टीयूएल-60 | 123 | 1237 | 72.2 | 25 | 68 |
| टीयूएल-70 | 416 | 2588 | 72.2 | 40 | 151 |
| टीयूएल-80 | 416 | 2588 | 72.2 | 40 | 151 |
| टीयूएल-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
लोब पंप वक्र
लोब पंप का चित्र
प्रतिस्पर्धात्मक लाभ
डोनजॉय एकमात्र कंपनी है जो एशियाई सैनिटरी पंप और वाल्व क्षेत्र में अमेरिकी 3 ए प्रमाणन संगठन द्वारा उत्पादों की नौ श्रृंखलाओं को पारित करती है।
