उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | सेनेटरी लोब पंप | आकार: | टुल / टूर 20 - 125 |
|---|---|---|---|
| संचालन: | मोटर | यांत्रिक: | Sic / sic / epdm |
| संबंध: | clamped | दबाव: | 1- 15 बार |
| मध्यम: | पूर्ण आदि। | विशेषता: | फ़्रीक्वेंसी कनवर्टर के साथ हो सकता है |
| प्रमुखता देना: | चॉकलेट स्थानांतरण Donjoy घूर्णी लोब पंप,3 रोटर्स को छोड़ दें रोटरी लोब पंप,चॉकलेट ट्रांसफर रोटरी लोब पंप |
||

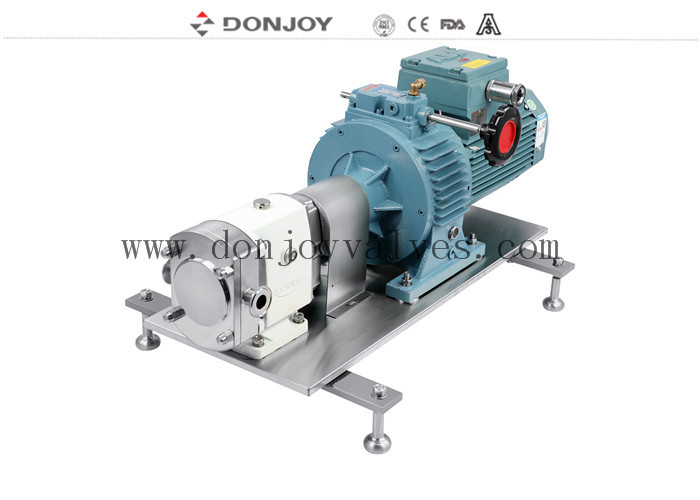

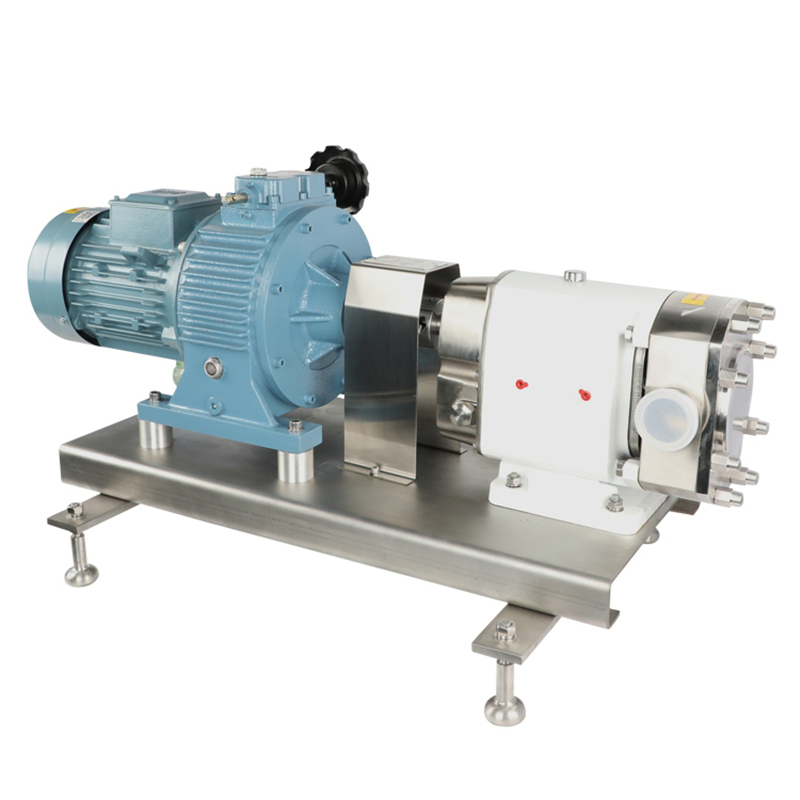

चॉकलेट ट्रांसफर के लिए 3 लीव रोटर्स के साथ डोंजोय रोटरी लोब पंप
तकनीकी विशेषता
A. मैनुअल निरंतर परिवर्तनीय ट्रांसमिशन
B. फ़्रीक्वेंसी कनवर्टर मोटर गियर बॉक्स को समायोजित करें
C. निश्चित गति आउटपुट ट्रांसमिशन
विशेष विवरण
| उत्पाद का नाम: | शहद के लिए मोटर के साथ मैकेनिकल मैनुअल एडजस्ट मोटर के साथ TUL-60 रोटरी लोब पंप |
| सामग्री: | SS304/SS316L/1.4301/1.4404 |
| सील सामग्री: | SIC/SIC/EPDM (मानक, FDA अनुमोदन) |
| अधिकतम प्रवाह: | 62m3/h / 395 GPM |
| अधिकतम दबाव: | 12bar/ 174PSI |
| अधिकतम आरपीएम: | 1450 rmp |
| रोटर प्रकार: | 2-पत्तियाँ, 3-पत्तियाँ, बटरफ्लाई, सिंगल बटरफ्लाई |
| स्थापना | फ़्रीक्वेंसी कनवर्टर के साथ स्थापित किया जा सकता है |
| फ़्रीक्वेंसी कनवर्टर | वैकल्पिक |
| मैकेनिकल सील: | SIC/SiC/EPDM(मानक) |
| वोल्टेज: | 110V, 220V, 380V |
| मोटर: | ABB,SEW, 50hz/ 60hz |
| सतह उपचार: | अंदर से पॉलिश और बाहर से सैंडब्लास्ट |
| उपलब्ध कनेक्शन: | क्लैंप, थ्रेड बट वेल्ड, फ्लैंज |
| उपलब्ध मानक: | DIN, SMS, 3A, RJT, ISO/IDF |
| संचालित: | इलेक्ट्रिक |
| प्रमाणपत्र: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
| अनुप्रयोग क्षेत्र: |
डेयरी, भोजन, पेय, फार्मेसी, कॉस्मेटिक, आदि |
विवरण
विकल्प
1. मैकेनिकल सील: SIC / SICE / EPDM, TC / TC, EPDM
2. सिंगल सील, डबल मैकेनिकल सील
3. रोटर्स: 2 लीव रोटर, 3 लीव रोटर्स, बटरफ्लाई रोटर्स, सिंगल बटरफ्लाई रोटर्स
4. गैस्केट: FPM(Viton),NBR, EPDM
5. फ्रंट कवर r बाहरी पर रिलीफ वाल्व –पास
6. अंतर्निहित सुरक्षा वाल्व
7. एंड-फेस हीट जैकेट
8. पूर्ण हीट जैकेट
9. वर्टिकल TUR सीरीज या हॉरिजॉन्टल TUL सीरीज
10. विभिन्न ड्राइव और फिक्स
11. एक स्टेनलेस स्टील बेसप्लेट पर असेंबली
12. कनेक्शन: क्लैंप(DIN32676,3A,ISO), थ्रेड(DIN,SMS,RJT,IDF), बट वेल्ड, फ्लैंज
13. मोटर टाइप B5 मोटर फ़्रीक्वेंसी 50HZ, 60HZ
14. वोल्टेज(v)220-240, 360-400, 420-460, 630-690
DONJOY पंप फूड ग्रेड लोब पंप एक पॉजिटिव डिस्प्लेसमेंट पंप है, मजबूत निर्माण, कम रखरखाव, लागत प्रभावी। स्वच्छ डिजाइन ASME BPE, EHEDG मानकों, US 3-A, FDA स्वच्छ मानक के अनुरूप है, उच्च चिपचिपाहट वाले तरल पदार्थों और ठोस और कणों को स्थानांतरित करने के लिए उपयोग किया जाने वाला सबसे आम पंप, यह खाद्य प्रसंस्करण, डेयरी, पेय, घरेलू देखभाल और व्यक्तिगत देखभाल और दवा उद्योगों में स्वच्छ अनुप्रयोगों के लिए अभिप्रेत पंपों की एक व्यापक श्रृंखला प्रदान करता है...
सैनिटरी TU-L/R लोब पंप विवरण
डोंजोय रोटरी लोब पंप मांग वाले अनुप्रयोगों के लिए विश्वसनीय प्रदर्शन, परेशानी मुक्त संचालन और बेहतर ऊर्जा दक्षता प्रदान करते हैं। डोंजोय लोब पंप में कई कॉन्फ़िगरेशन हैं, TU-सीरीज़ मानक कॉन्फ़िगरेशन है, STU-सीरीज़ सभी स्टेनलेस स्टील है। यह उन कर्तव्यों के लिए एक उत्कृष्ट विकल्प है जिनके लिए उच्च स्वच्छता, कम-कतरनी और कम-स्पंदन संचालन को पूरा करने के लिए संदूषण-प्रूफ पंपों की आवश्यकता होती है। यह 3-A स्वीकृत पंप प्लेस में क्लीनिंग और प्लेस में स्टरलाइज़ेशन दोनों को संभालता है और कठोर सत्यापन आवश्यकताओं का समर्थन करने के लिए पूरी प्रलेखन के साथ आपूर्ति की जा सकती है।
सिद्धांत
1. जैसे ही लोब घूमते हैं, सक्शन साइड पर जगह बढ़ जाती है क्योंकि एक लोब दूसरे से दूर होता है, जिससे एक आंशिक वैक्यूम बनता है जो तरल को पंप चैंबर में खींचता है।
2. जैसे ही उन्हें शाफ्ट द्वारा घुमाया जाता है, प्रत्येक लोब लगातार भर जाता है और तरल डिलीवरी साइड पर विस्थापित हो जाता है। रोब के बीच और लोब और पंप बॉडी की दीवारों के बीच के छोटे अंतराल यह सुनिश्चित करते हैं कि रिक्त स्थान विधिवत भरे जाएं।
3. पंप हाउसिंग पूरी तरह से भर जाता है और तरल लोब के दांतों से होकर निकलता है और रिक्त स्थान की दीवारों के खिलाफ मजबूर होता है। जो पंप क्रिया में योगदान देता है।
पंप इनलेट और आउटलेट कनेक्शन
पंप मॉडल और वजन
| PUMP मॉडल | इनपुट शाफ्ट टॉर्क (NM) | अधिकतम अक्षीय रेडियल लोड (N) | आंतरिक व्यास कनेक्शन आकार [मिमी] |
अनुशंसित अधिकतम सैद्धांतिक नरम कण आकार [मिमी] |
बेयर पंप वजन [किलोग्राम] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
लोब पंप वक्र
