उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ब्रांड: | डोनजॉय | आकार: | 4 इंच |
|---|---|---|---|
| स्टैनाडार्ड: | दीन, 3 ए, एसएमएस, आईएसओ | संबंध: | वेल्डेड |
| पॉलिश: | दर्पण, मैट | पाल बांधने की रस्सी: | एनबीआर |
| अधिकतम. दबाव: | 10 बार | ||
| प्रमुखता देना: | ट्री क्लैंप एंड चेक वाल्व,कोई रिटेंशन चेक वाल्व नहीं,Ss316L चेक वाल्व |
||

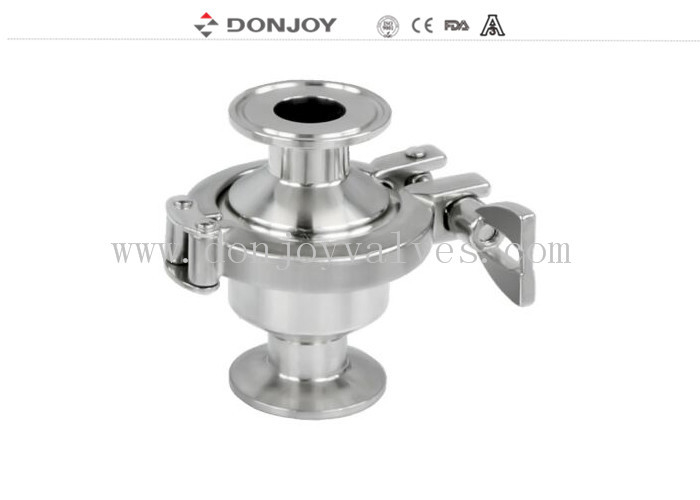

ट्राइ क्लैंप एंड / नो रिटेंशन वाल्व के साथ डोंजॉय एसएस316एल चेक वाल्व
त्वरित विवरण:
हाइड्रोलिक चेक वाल्व
आसानी से अलग करें
छोटे आकार का निर्माण
DIN11851 कनेक्शन (मानक)
विशिष्टता
| उत्पाद का नाम: | 4 इंच वेल्ड सैनिटरी नॉन रिटेंशन वाल्व/एसएस304 हाइड्रोलिक चेक वाल्व |
| वाल्व बॉडी सामग्री: | एसएस304 या एसएस316एल |
| सील सामग्री: | ईपीडीएम |
| अधिकतम कार्यशील दबाव: | 10 बार |
| खुलने का दबाव: | 0.1-0.3 बार |
| अधिकतम कार्यशील तापमान: | 120 डिग्री सेल्सियस |
| उपलब्ध आकार: | DN25/1" से DN100/4" |
| उपलब्ध कनेक्शन: | थ्रेड, वेल्ड, क्लैंप |
| उपलब्ध मानक: | DIN, SMS, 3A |
| प्रमाणपत्र: | एफडीए, सीई |
चेक वाल्व का विकल्प
1. कनेक्शन: क्लैंप, वेल्ड, थ्रेड
2. सील: एनबीआर, एफपीएम, पीटीईएफ सभी एफडीए177.2600 के अनुसार
3. मानक: DIN, SMS, RJT, IDF, ISO, 3A

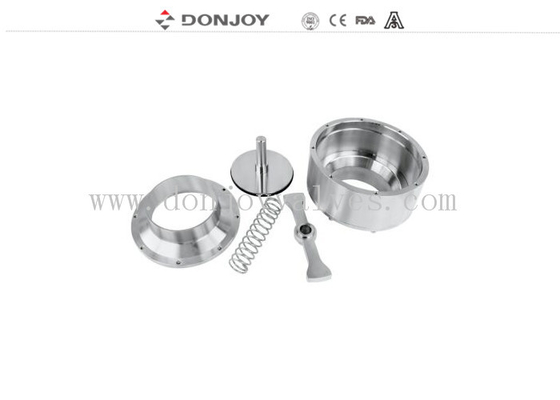

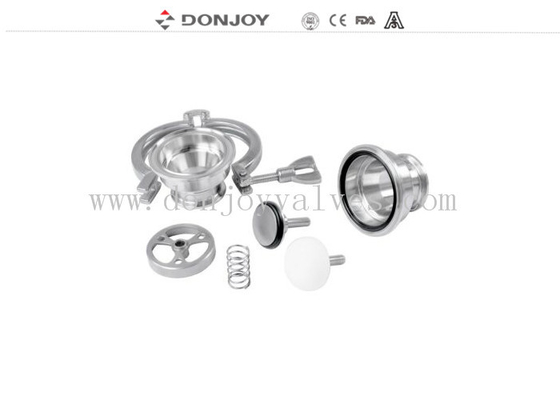

चित्रण
पैकेजिंग विवरण
प्रत्येक वाल्व के लिए बबल पैक।
बाहरी पैकिंग कार्टन या प्लाईवुड के मामले हैं।
या ग्राहकों के अनुरोध के अनुसार।
ऑपरेटिंग सिद्धांत
जब तरल का दबाव स्प्रिंग के दबाव से अधिक हो जाता है, तो वाल्व खुल जाता है, जब दोनों दबाव बराबर हो जाते हैं, तो वाल्व बंद हो जाता है, एक मजबूत काउंटर-प्रेशर भी वाल्व को बंद कर देता है
सैनिटरी वाल्व दो-पोर्ट वाल्व हैं जिनमें उनके शरीर पर दो अलग-अलग उद्घाटन होते हैं। तरल एक उद्घाटन में प्रवेश करता है और दूसरे से बाहर निकलता है। ये वाल्व उन अनुप्रयोगों में मदद करते हैं जिनमें तरल पदार्थों को केवल एक दिशा में प्रवाहित करने की आवश्यकता होती है।
सैनिटरी वाल्व दो रूपों में आते हैं: क्षैतिज और ऊर्ध्वाधर।
क्षैतिज वाल्व क्षैतिज लाइनों के लिए उपयुक्त हैं जिन्हें सेल्फ-ड्रेनिंग वाल्व की आवश्यकता होती है
ऊर्ध्वाधर वाल्व का उपयोग ऊर्ध्वाधर या क्षैतिज स्थापनाओं में किया जा सकता है; क्षैतिज अनुप्रयोगों में, ऊर्ध्वाधर वाल्व तब मदद करते हैं जब सेल्फ-ड्रेनिंग वाल्व पंप प्राइम और तापमान निरंतरता बनाए नहीं रख सकते हैं
क्षैतिज स्प्रिंग-चेक वाल्व के मामले में, उत्पाद प्रवाह वाल्व में एक डिस्क को सीट से दूर धकेलता है। जब आगे के प्रवाह का दबाव हटा दिया जाता है, तो इलेक्ट्रोपॉलिश स्प्रिंग डिस्क को उसकी मूल स्थिति में लौटा देगा और उसे बंद रखने के लिए सीट के खिलाफ पकड़ेगा। बैकफ्लो प्रेशर भी डिस्क को बंद स्थिति में मजबूर करेगा।
चेक वाल्व उन परिदृश्यों में मदद करते हैं जिनमें प्रक्रिया पाइपलाइनों को खाली करने की आवश्यकता होती है। यह कई कारणों से हो सकता है, खासकर उन लोगों में जो उत्पाद पुनर्प्राप्ति या जल निकासी से संबंधित हैं। कुछ अनुप्रयोगों में पाइपलाइनों में या उन टैंकों में हवा के आंदोलन की भी आवश्यकता हो सकती है जिनमें वे जाते हैं। चेक वाल्व इसे पूरा कर सकते हैं।
सैनिटरी चेक वाल्व स्थापित करते समय ध्यान रखने योग्य बातें
– बॉल चेक वाल्व –
एक ऊर्ध्वाधर सेटिंग में, उत्पाद को नीचे से ऊपर की ओर प्रवाहित करना होता है ताकि गुरुत्वाकर्षण गेंद को सीट में और बाहर धकेल सके।एक क्षैतिज सेटिंग में, वाल्व के घुमावदार हिस्से को सीधा और पाइप के 90 डिग्री पर होना चाहिए। यह सुनिश्चित करता है कि वाल्व फ्री-ड्रेनिंग है और गेंद ठीक से बैठती है।
– डिस्क चेक वाल्व –
डिस्क चेक वाल्व एक ऊर्ध्वाधर सेटिंग में फ्री-ड्रेनिंग नहीं होते हैं। इसलिए, उनके फ्री-ड्रेनिंग होने के लिए, उन्हें क्षैतिज स्थिति में होने की आवश्यकता होती है।
टैग : चेक वाल्व, नॉन रिटेंशन वाल्व, स्प्रिंग रिटर्न वाल्व
