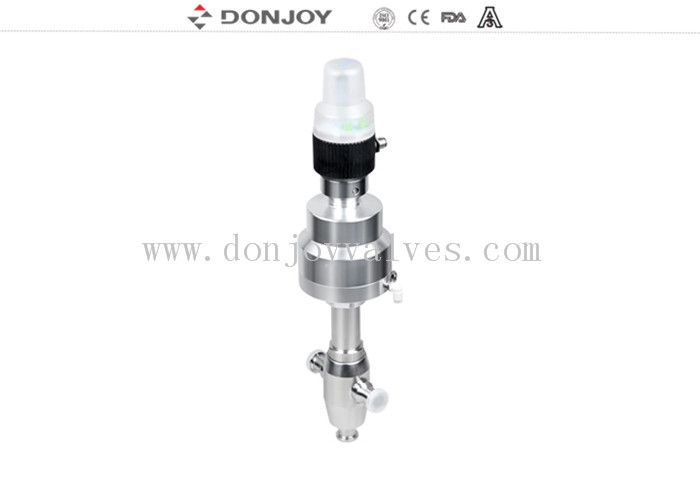

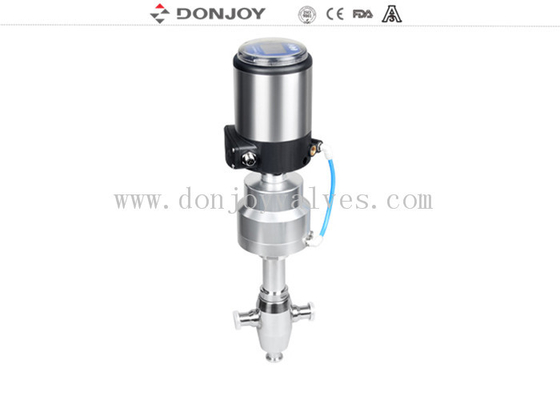

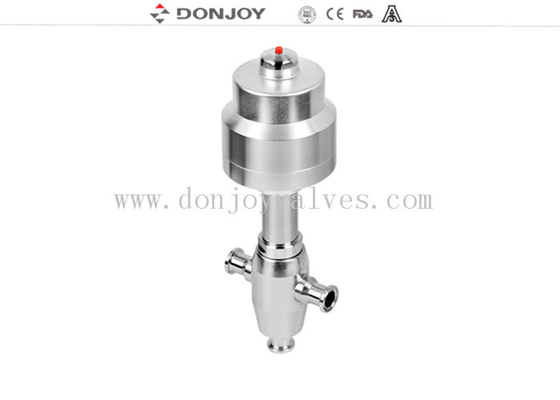

एसएस प्यूरेमिक 3 वे ग्लोब वाल्व विनियमन के लिए त्रि क्लैंप अंत के साथ

एसएस वायवीय त्रि-मार्ग ग्लोब वाल्व

विवरण:

ग्लोब वाल्व + पोजिशनर

कनेक्शनः क्लैंप्ड, थ्रेड, वेल्डिंग, फ्लैंज

मानक: डीआईएन,3ए,एसएमएस,आईएसओ,आईडीएफ,आरजेटी..

विशेषता

1हवा का दबाव: 4-7 बार

2बिजली की आपूर्तिः DC24V

3सिग्नल प्रतिक्रियाः 0 / 4-20mA,0-5 / 10V

4. संगत डिवाइस नेट बस

विनिर्देश:

ग्लोब वाल्व के लिए संचालन विकल्प

1.मैनुअल: प्लास्टिक का हैंडव्हील, स्टेनलेस स्टील का हैडव्हील, ठीक से घूमने वाला हैंडव्हील

2.पन्यूमैटिक: प्लास्टिक और स्टेनलेस स्टील के एक्ट्यूएटर

3.नियंत्रण सिरः वाल्व पोजिशनिंग, प्रक्रिया नियंत्रक, सी-टॉप, मिनी सी-टॉप, पोजिशनिंग सेंसर

स्टेनलेस स्टील के एक्ट्यूएटर

1मैनुअल और वायवीय विनिमेय

2. वाल्व पोजिशनिंग से लैस: 0 / 5-20mA, 0-5 / 10V सिग्नल इनपुट (मानक)

3. 0 / 4-20mA, 0-5 / 10v सिग्नल आउटपुट ((विकल्प)

4. DEVICE NET बस संचार (विकल्प), लोकेटर से लोकेटर पैरामीटर की विस्तृत जानकारी।

अनुप्रयोग:

ग्लोब वाल्व स्वचालित नियंत्रण प्रणाली में एक सामान्य स्विच है जिसका व्यापक रूप से मुद्रण, रंगाई,ब्लीचिंग, खाद्य, धोने, रासायनिक, जल उपचार में उपयोग किया जाता है।फार्मेसी और अन्य स्वचालित मशीनरी और उपकरणइसमें जल हथौड़ा सुरक्षा है। शोर मुक्त, विश्वसनीय सील प्रदर्शन।

संचालन के सिद्धांत

1ग्लोब वाल्व को सिंगल-एक्टिंग या डबल-एक्टिंग प्यूमेटिक एक्ट्यूटर द्वारा स्वचालित रूप से संचालित किया जाता है। संपीड़ित हवा की आपूर्ति करके, शाफ्ट को वाल्व को "खुला" या "बंद" स्थिति में रखने के लिए स्थानांतरित किया जाता है।.

2सामान्य रूप से खुले और सामान्य रूप से बंद के आदान-प्रदान को महसूस करने के लिए वायवीय सिलेंडर का 180 डिग्री घूर्णन।

चित्रण

वक्र

ग्लोब वाल्व, सेनेटरी रेगुलेटिंग वाल्व, सेनेटरी वाल्व
