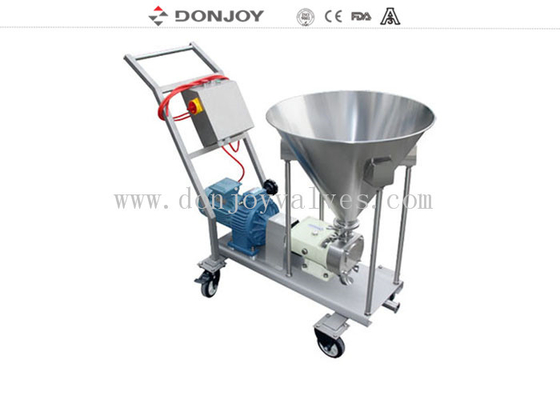

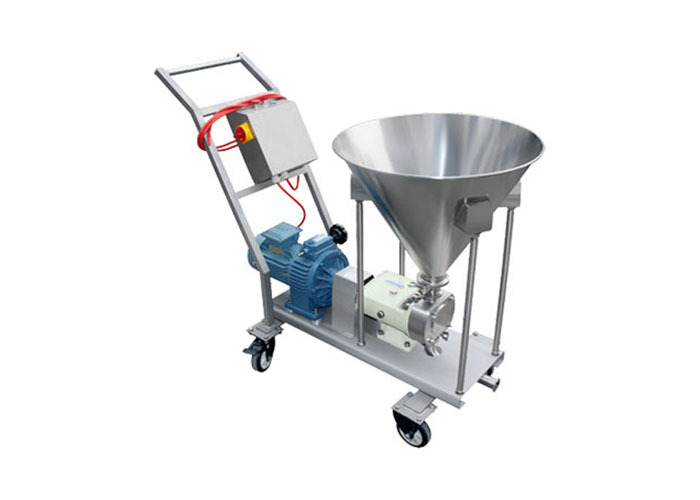

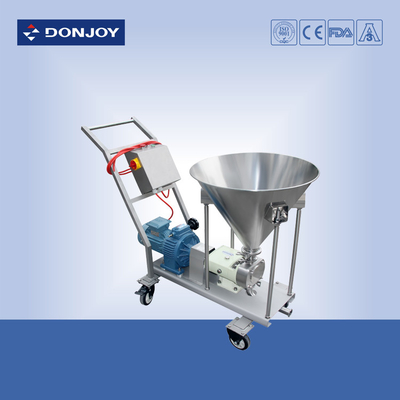

नियंत्रण और हॉपर के साथ TUR-70 मैकेनिकल वेरिएबल लोब हाई प्यूरिटी पंप

TUR-70 यांत्रिक चर लोब नियंत्रण और हॉपर के साथ उच्च शुद्धता पंप

विनिर्देश

विवरण

विकल्प

1मैकेनिकल सील: एसआईसी / एसआईसीई / ईपीडीएम, टीसी / टीसी, ईपीडीएम

2एकल सील, डबल मैकेनिकल सील

3रोटर: 2 छोड़ने रोटर, 3 छोड़ने रोटर, तितली रोटर, एकल तितली रोटर

4गैसकेटः एफपीएम (Viton), एनबीआर, ईपीडीएम

5. सामने के कवर पर राहत वाल्व

6अंतर्निहित सुरक्षा वाल्व

7अंत-मुख हीट जैकेट

8पूर्ण हीट जैकेट

9ऊर्ध्वाधर TUR श्रृंखला या क्षैतिज TUL श्रृंखला

10विभिन्न ड्राइव और फिक्स

11. स्टेनलेस स्टील बेसप्लेट पर विधानसभा

12. कनेक्शनः क्लैंप ((DIN32676,3A,ISO), थ्रेड ((DIN,SMS,RJT,IDF), बट वेल्ड, फ्लैंज

13मोटर प्रकार B5 मोटर आवृत्ति 50HZ,60HZ

14. वोल्टेज ((v) 220-240,360-400,420-460,630-690

डिजाइन और विशेषताएं

1क्षैतिज टीयूएल, वेट्रिकल टीयूआर

2.नौ-शाफ्ट निर्माण

3.रोटरों के लगाव का स्वच्छ डिजाइन

4स्वच्छता यांत्रिक सील, आसान सफाई और रखरखाव

5.सीआईपी सफाई और सीआईसी नसबंदी के लिए लागू

आवेदन

यह पंप खाद्य प्रसंस्करण, सौंदर्य प्रसाधन और औषधि उद्योगों में चिपचिपा और कम चिपचिपा मीडिया के हस्तांतरण के लिए है।

सिद्धांत

1जैसे-जैसे लोब घूमते हैं, जैसे-जैसे एक लोब दूसरे से दूर हो जाता है, वैसे-वैसे सूसीटन की तरफ की जगह बढ़ जाती है, जिससे एक आंशिक वैक्यूम बनता है जो द्रव को पंप कक्ष में खींचता है।
2जैसे-जैसे वे शाफ्टों द्वारा घुमाए जाते हैं, प्रत्येक लोब लगातार भरा जाता है और द्रव को वितरण पक्ष में स्थानांतरित कर दिया जाता है।के बीच छोटे अंतराल रोंगटे और पंप शरीर के लोब और दीवारों के बीच सुनिश्चित करते हैं कि रिक्तियों को उचित रूप से भरा जाता है.
3पंप आवास पूरी तरह से भर जाता है और द्रव लोब के दांतों के माध्यम से बाहर निकलता है और रिक्त स्थान की दीवारों के खिलाफ मजबूर होता है।

वक्र
