उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | सेनेटरी ग्रेड का रोटर पंप | प्रकार: | टुल - 25 |
|---|---|---|---|
| संचालन: | यांत्रिक एबीबी मोटर | यांत्रिक: | फ्लश मैकेनिकल सील / डबल सील |
| संबंध: | 2 "क्लैंप्ड | शक्ति: | 380 वी / 50 हर्ट्ज |
| मध्यम: | दवा और तरल पदार्थ आदि। | संरचना: | कवर के साथ |
| प्रमुखता देना: | सेल्फ प्राइमिंग पंप,लोब घूर्णन पंप |
||

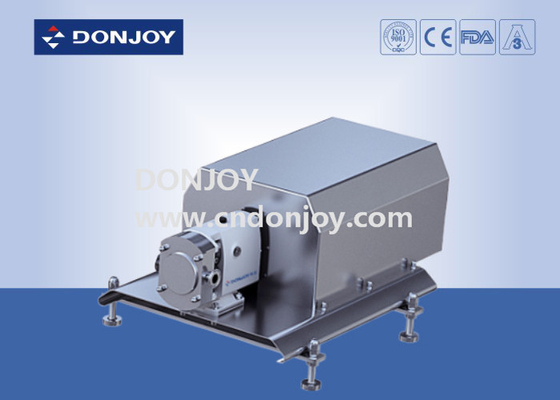

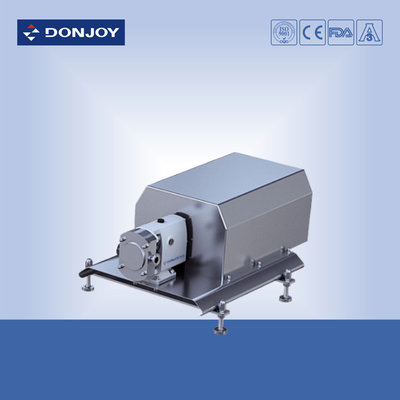

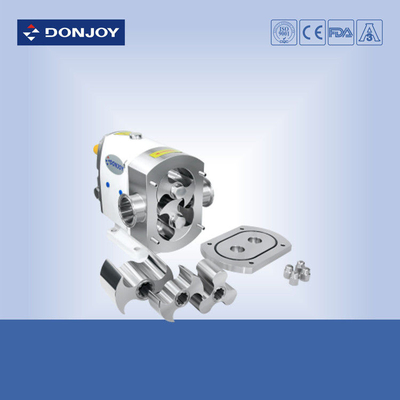

डोनजॉय टीयूएल-25 क्षैतिज रोटर लोब पंप तितली रोटर और सिग्नल सील के साथ
विवरण
विकल्प
1मैकेनिकल सील: एसआईसी/एसआईसीई/ईपीडीएम, टीसी/टीसी,ईपीडीएम
2एकल सील, डबल मैकेनिकल सील

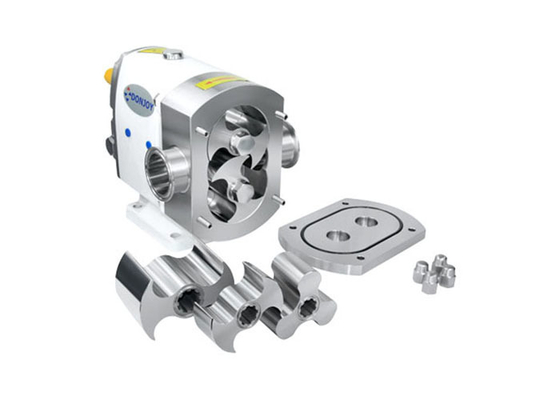

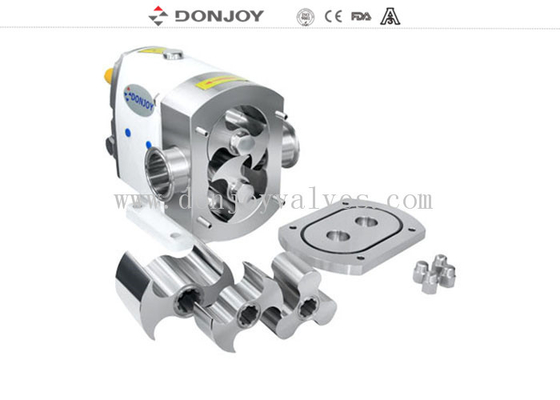

3रोटरः 2 छोड़ने रोटर, 3 छोड़ने रोटर, तितली रोटर, एकल तितली रोटर
4गैसकेटः एफपीएम (Viton), एनबीआर, ईपीडीएम
5. सामने के कवर पर राहत वाल्व
6अंतर्निहित सुरक्षा वाल्व
7अंत-मुख हीट जैकेट
8पूर्ण हीट जैकेट
9ऊर्ध्वाधर TUR श्रृंखला या क्षैतिज TUL श्रृंखला
10. कनेक्शनः क्लैंप ((DIN32676,3A,ISO), थ्रेड ((DIN,SMS,RJT,IDF), बट वेल्ड, फ्लैंज
विनिर्देश
|
उत्पाद का नामः |
SS316L TUL-25 हॉरिजॉन्टल रोटर पंप ट्रांसफर दवा के लिए सुरक्षात्मक कवर के साथ |
|
सामग्रीः |
SS304/SS316L/1.4301/1.4404 |
|
सील सामग्रीः |
एसआईसी/एसआईसी/ईपीडीएम (मानक, एफडीए अनुमोदन) |
|
अधिकतम प्रवाहः |
62m3/h / 395 जीपीएम |
|
अधिकतम दबावः |
12 बार/ 174 पीएसआई |
|
अधिकतम कार्य तापमानः |
150 C / 302 F |
|
अधिकतम घुमावः |
1450 आरएमपी |
|
रोटर प्रकार: |
दो पत्ते, तीन पत्ते, तितली, संकेत तितली |
|
मैकेनिकल सील: |
एसआईसी/एसआईसी/ईपीडीएम (मानक) |
|
वोल्टेजः |
110V, 220V, 380V |
|
मोटर: |
एबीबी,एसईडब्ल्यू, 50 हर्ट्ज/ 60 हर्ट्ज |
|
सतह उपचार: |
अंदर पॉलिश और बाहर सैंडब्लास्ट |
|
उपलब्ध कनेक्शनः |
क्लैंप, थ्रेड बट वेल्ड, फ्लैंज |
|
उपलब्ध मानकः |
DIN, SMS, 3A, RJT, ISO/IDF |
|
संचालितः |
विद्युत शक्ति |
|
स्वास्थ्य प्रमाण पत्रः |
3ए, एफडीए, आईएसओ9001/2008 |
| डिजाइनः | रोटरों के लगाव का स्वच्छ डिजाइन |
|
आवेदनः |
प्रवाह नियंत्रण और विनियमन |
डिजाइन और विशेषताएं
1क्षैतिज टीयूएल, विट्रिकल टीयूआर

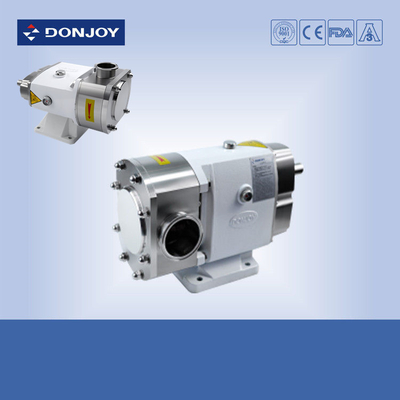

2. नंगे शाफ्ट निर्माण
3. रोटरों के लगाव का स्वच्छ डिजाइन
4स्वच्छता यांत्रिक सील, आसान सफाई और रखरखाव
5. सीआईपी सफाई और सीआईसी नसबंदी के लिए लागू
6. संयुक्त राज्य अमेरिका 3A मानक के अनुसार
आवेदन
यह पंप खाद्य प्रसंस्करण, सौंदर्य प्रसाधन और दवा उद्योगों में चिपचिपा और कम चिपचिपा मीडिया के हस्तांतरण के लिए है।
सिद्धांत
1जैसे-जैसे लोब घूमते हैं, जैसे-जैसे एक लोब दूसरे से दूर हो जाता है, वैसे-वैसे सूसीटन की तरफ की जगह बढ़ जाती है, जिससे एक आंशिक वैक्यूम बनता है जो द्रव को पंप कक्ष में खींचता है।
2जैसे-जैसे वे शाफ्टों द्वारा घुमाए जाते हैं, प्रत्येक लोब लगातार भरा जाता है और द्रव को वितरण पक्ष में स्थानांतरित कर दिया जाता है।के बीच छोटे अंतराल रोंगटे और पंप शरीर के लोब और दीवारों के बीच सुनिश्चित करते हैं कि रिक्तियों को उचित रूप से भरा जाता है.
3पंप आवास पूरी तरह से भर जाता है और द्रव लोब के दांतों के माध्यम से बाहर निकलता है और रिक्त स्थान की दीवारों के खिलाफ मजबूर होता है।
प्रतिस्पर्धात्मक लाभ
डोनजॉय एकमात्र कंपनी है जो एशियाई सैनिटरी पंप और वाल्व क्षेत्र में अमेरिकी 3 ए प्रमाणन संगठन द्वारा उत्पादों की नौ श्रृंखलाओं को पारित करती है।
