उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | 304 / 316L | पोर्ट: | DN10 - DN300, 1/2 " - 12" |
|---|---|---|---|
| ऑपरेशन: | वायवीय | संपर्क मोड: | वेल्डिंग समाप्त होता है |
| संरचना: | प्यूरेमिक बटरफ्लाई वाल्व | मीडिया का तापमान: | मध्यम |
| प्रमुखता देना: | सैनिटरी बटरफ्लाई वाल्व,स्टेनलेस स्टील बटरफ्लाई वाल्व |
||

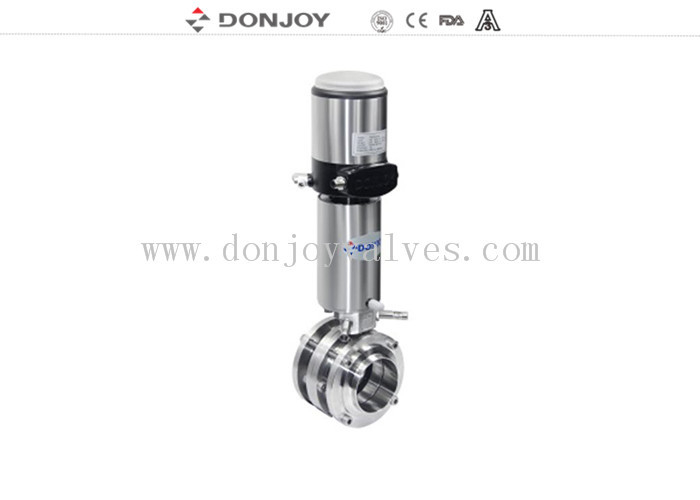

तीन टुकड़े स्टेनलेस स्टील बटरफ्लाई वाल्व वेल्डिंग एंड, उच्च सैनिटरी बटरफ्लाई वाल्व
तकनीकी विशिष्टताएँ:
अधिकतम दबाव: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
न्यूनतम दबाव: 0.2Bar
कार्य तापमान: -10C° से +120 डिग्री (EPDM)
विशेषताएँ:
|
उत्पाद का नाम: |
RJT हेक्स नट/थ्रेड मैनुअल बटरफ्लाई वाल्व SS316L/304, फीमेल/मेल बटरफ्लाई वाल्व |
|
वाल्व बॉडी सामग्री: |
SS304/316L |
|
सील सामग्री: |
EPDM (मानक) FPM/SILICON/NBR, FDA177.2600 |
|
अधिकतम कार्य दबाव: |
5Bar |
|
अधिकतम कार्य तापमान: |
120 डिग्री C |
|
उपलब्ध आकार: |
DN10-DN300, 1/2"-12" |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्डिंग/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/DIN/SMS/RJT/ISO/IDF |
|
संचालित: |
मैनुअल, वायवीय, इलेक्ट्रिक |
|
हैंडल अनुप्रयोग: |
दो-स्थिति हैंडल, तीन-स्थिति हैंडल, चार-स्थिति पुल हैंडल, बहु-स्थिति प्लास्टिक हैंडल और बहु-स्थिति स्टेनलेस स्टील हैंडल |
|
नियंत्रण: |
स्मार्ट वाल्व स्थिति संकेतक / C-TOP नियंत्रण / स्थिति सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
अनुप्रयोग क्षेत्र: |
डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
प्लास्टिक बहु-स्थिति हैंडल का मॉडल: |
NO. VSB04 / NO.VSB06 / NO.VSB08 |
|
हैंडल की स्थापना: |
वाल्व के एक तरफ |
ऑपरेटिंग सिद्धांत
1. बटरफ्लाई वाल्व को एक्ट्यूएटर के माध्यम से स्वचालित रूप से या हैंडल के साथ मैन्युअल रूप से संचालित किया जा सकता है
2. हैंडल वाल्व को ओपन या क्लोज्ड स्थिति में ब्लॉक करता है, निश्चित रूप से अन्य स्थिति भी उपलब्ध हैं
3. एक्ट्यूएटर 90 डिग्री में अक्षीय गति का पिस्टन धक्का देता है ताकि यह बटरफ्लाई वाल्व को नियंत्रित करे।
डिजाइन और विशेषताएं
कॉम्पैक्ट और मजबूत डिजाइन
उपलब्ध आकार DN25-DN300(1/2"-12")
मल्टी-पोजिशन हैंडल DN100/4" तक उपयुक्त है
पुल हैंड DN25-DN300(1/2"-12") PED97/23EC FDA.177.2600 तक उपयुक्त है
वाल्व बॉडी को किसी भी प्रकार के कनेक्शन के साथ बदला जा सकता है
कनेक्शन
क्लैंप्ड, वेल्डेड और थ्रेडेड आदि।
पैकेजिंग विवरण
प्रत्येक वाल्व के लिए बबल पैक।
बाहरी पैकिंग कार्टन या प्लाईवुड के मामले हैं।
या ग्राहकों के अनुरोध के अनुसार।
डिलीवरी विवरण
आमतौर पर टी/टी डाउन पेमेंट प्राप्त करने के 20 दिनों के भीतर।
ऑपरेटिंग टॉर्क (N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
विभिन्न हैंडल:
1. पुल हैंडल
2. मल्टी-पोजिशन हैंडल (ब्लू प्लास्टिक)
3. मल्टी-पोजिशन हैंडल (स्टेनलेस स्टील) लॉक करने योग्य
|
आकार |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
|
आकार |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5” |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
164 |
22.2 |
11 |
|
आकार |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5” |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5”-6” |
166 |
30.2 |
14 |
