उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वाल्व पोजिशनिंग | शक्ति: | DC.24V |
|---|---|---|---|
| वायवीय दबाव: | 5.0-7.0bar | Connector: | G 1/8" |
| सुरक्षा का स्तर: | IP67 | विशेषता: | बुद्धिमान |
| ऑपरेशन: | वायवीय | कार्य: | पोजीशनिंग |
| प्रमुखता देना: | डिजिटल वाल्व पॉजिशनर,दोहरी क्रिया करने वाला पोजिशनिंग मशीन |
||

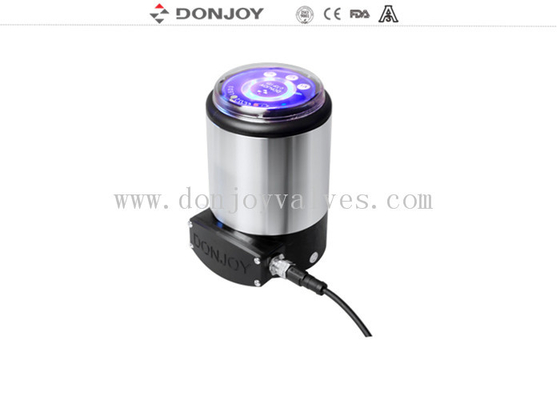

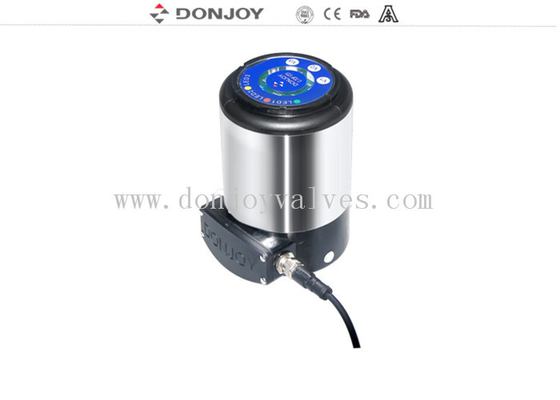

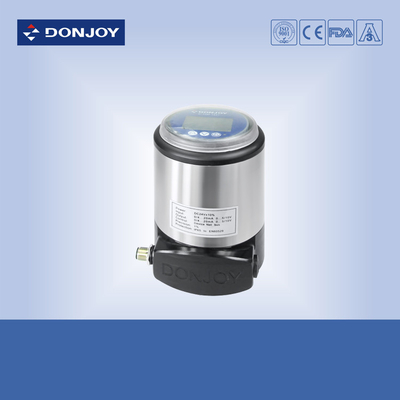

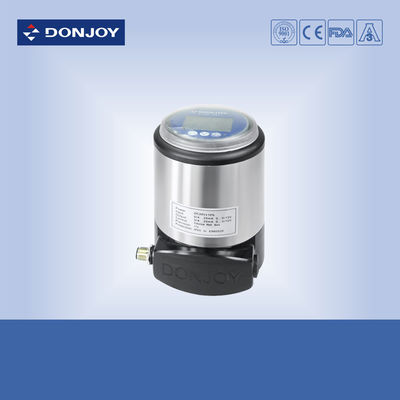

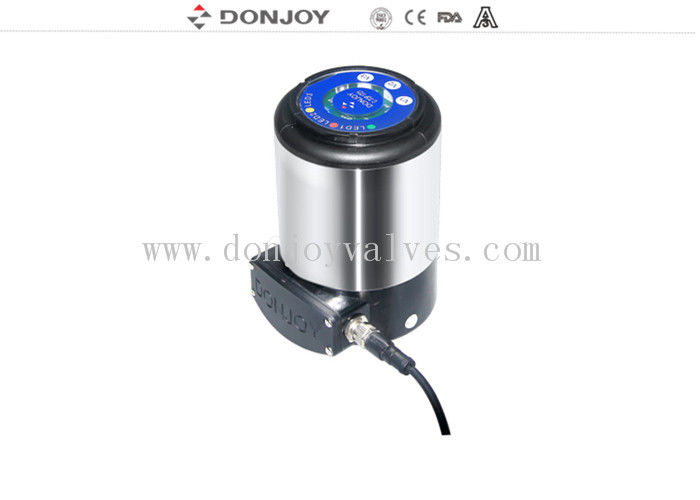

5.0-7.0 बार बुद्धिमान वाल्व पोजिशनिंग डिवाइस नेट बस नियंत्रण सीई / आईएसओ / एफडीए
विनिर्देश
| उत्पाद का नाम | बुद्धिमान वाल्व पोजिशनर |
| शक्ति | डीसी. 24V |
| वायुगत दबाव | 5.0-7.0 बार |
| कनेक्टर | G1/8" |
| सुरक्षा का स्तर | IP67 |
| मानक कार्य | 0/4-20mA से 0-5/10V सिग्नल इनपुट |
| वैकल्पिक कार्य | 0/4 - 20mA स्थिति प्रतिक्रिया आउटपुट |
| वैकल्पिक कार्य | डिवाइस नेट बस नियंत्रण |
| प्रमाणपत्र | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600आईएसओ |
| डिलीवरी का विवरण | आमतौर पर टी/टी जमा प्राप्त करने के 20 दिनों के भीतर। |
आवेदन
नियंत्रक (IL - TOP) का प्रयोग मुख्यतः सभी प्रकार के द्रव प्रक्रिया नियंत्रण और प्रवाह नियंत्रण प्रणालियों में किया जाता है।

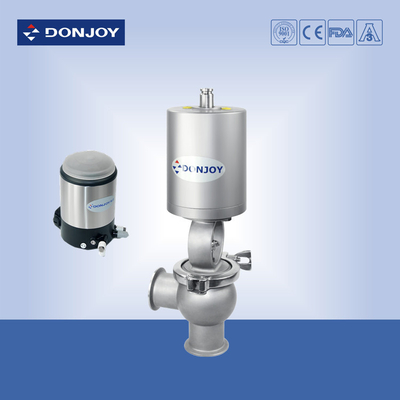

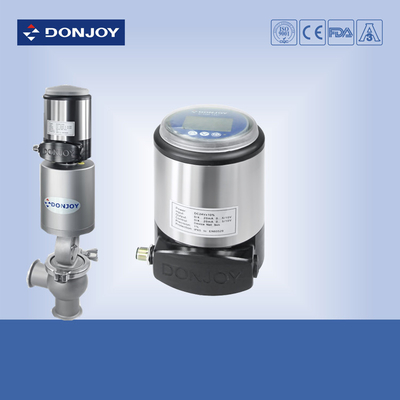

आईएल-टॉप को सभी प्रकार के एक्ट्यूएटरों में स्थापित किया जा सकता है, जैसे कि वायवीय कोण सीट वाल्व, डायफ्राम वाल्व, तितली वाल्व, ग्लोब वाल्व और बॉल वाल्व आदि।जो प्रवाह को विनियमित करने के लिए वाल्व हैं.
आईएल-टोप को आसानी से ऐसे एक्ट्यूएटर में लगाया जा सकता है जो उच्च शुद्धता की स्थिति के लिए उपयुक्त हों।
विशेषता
0/4-20mA से 0-5/10V सिग्नल इनपुट (मानक)
0/4 - 20mA स्थिति प्रतिक्रिया आउटपुट (वैकल्पिक)
डिवाइस नेट बस नियंत्रण (वैकल्पिक)
रैखिक गति / घूर्णी गति actuator (वैकल्पिक)
शक्तिः DC.24V
वायवीय दबावः 5.0-7.0 बार
कनेक्टर: G1/8 "
सुरक्षा स्तरः IP67
तकनीकी विशेषताएं
नियंत्रण एक स्थिति या प्रक्रिया नियंत्रक के रूप में इस्तेमाल किया जा सकता है।
एक पोजिशनिंग डिवाइस के रूप में, यह सेट बिंदु के अनुसार वाल्व की स्थिति को सेट कर सकता है।
एक प्रक्रिया नियंत्रक के रूप में, एमपीयू पीआईसी नियंत्रण एल्गोरिथ्म के माध्यम से वाल्व की वास्तविक स्थिति के साथ वाल्व की सेटिंग स्थिति मूल्य की तुलना करके नियंत्रण से संकेत प्राप्त करेगा,प्रक्रिया नियंत्रक वाल्व के सटीक लक्ष्य पोजिशनिंग के लिए वाल्व ड्राइव करेगा.
नियंत्रक में एमपीयू, नियंत्रण संकेत द्वारा पता लगाने की इकाई, स्थिति डिटेक्टर, एलसीडी डिस्प्ले, कीबोर्ड और पिज़ोइलेक्ट्रिक वाल्व आदि होते हैं।
स्थापना
यह बहुत सरल है नियंत्रक और एक्ट्यूएटर स्थापित करें, और एलसीडी के डिस्प्ले की स्थिति समायोजित की जा सकती है।
पारदर्शी ढक्कन को घड़ी की दिशा के विपरीत नीचे ले जाना और फिरः
कीबोर्ड को संचालित करने के लिए, M5 की चाबी का उपयोग करके आधार और 2 शिकंजा ढीला करने के लिए;
इसे आसानी से घुमाएं और इसे आप चाहते हैं प्रदर्शन दिशा में समायोजित करने के लिए, और फिर से स्ट्रैच करने के लिए 2 शिकंजा की चाबी से;
टर्मिनल बॉक्स को ढीला करने के लिए, 4 शिकंजा नीचे ले जाने के लिए और बॉक्स खोलने के लिए, और कनेक्शन आरेख के अनुसार संचालित करने के लिए। (गैर पेशेवर संचालित करने के लिए प्रतिबंधित है) ।
इसके लिए नियंत्रक को एक्ट्यूएटर के साथ जोड़ने के लिए कनेक्टर की आवश्यकता होती है।
आदेश की जानकारी
| मॉडल | विशेषताएं | स्थिति प्रतिक्रिया | विवरण |
| IL-TOP-001-M | पोजिशनिंग + प्रक्रिया नियंत्रण | 4 - 20mA / 0 - 5 / 10V | एकल कार्य करने वाला |
| IL-TOP-002-M | पोजिशनिंग + प्रक्रिया नियंत्रण | 4 - 20mA / 0 - 5 / 10V | दोहरी क्रिया |
| IL-TOP-001 | पोजिशनिंग + प्रक्रिया नियंत्रण | नहीं | एकल कार्य करने वाला |
| IL-TOP-002 | पोजिशनिंग + प्रक्रिया नियंत्रण | नहीं | दोहरी क्रिया |
| IL-TOP-001-BUS | पोजीशनर + प्रोसेस कंट्रोल + बस | एकल-अभिनय + बस | |
| IL-TOP-002-BUS | पोजीशनर + प्रोसेस कंट्रोल + बस | दोहरी क्रिया + बस |
