उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वायवीय तितली वाल्व और स्थिति सेंसर | सामग्री: | 304/316एल |
|---|---|---|---|
| आकार: | DN10-DN300, 1/2 "-12" | ऑपरेशन: | गति देनेवाला |
| संबंध: | वेल्डिंग | ||
| प्रमुखता देना: | स्टेनलेस स्टील बटरफ्लाई वाल्व,प्यूरेमिक बटरफ्लाई वाल्व |
||

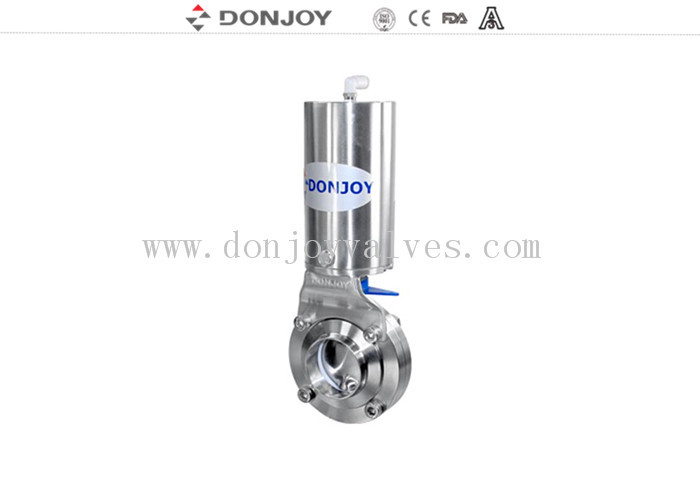

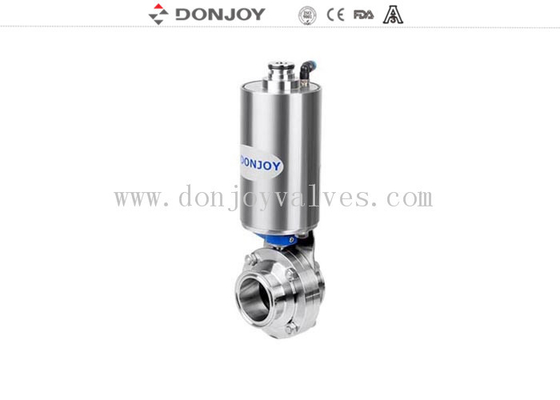

DN10-DN300 वायवीय के साथ सैनिटरी वेल्डिंग बटरफ्लाई वाल्वएक्ट्यूएटर
|
तकनीकी पैरामीटर
|
|||
|
स्टील सामग्री |
उत्पाद गीले स्टील के हिस्से |
AISI 304 या 316L (1.4306 / 1.4404) |
सामग्री के साथ प्रदान किया गया निरीक्षण रिपोर्ट |
|
अन्य स्टील के हिस्से |
AISI 304 |
||
|
सील सामग्री |
मानक |
EPDM |
सभी सील सामग्री अनुपालन करती हैं FDA 21CFR117.2600 के साथ |
|
विकल्प |
VMQ / विटन (FPM) | ||
|
दबाव |
कार्य दबाव |
≤145psi (10bar) |
|
|
एयर एक्ट्यूएटर के लिए आपूर्ति दबाव |
70 ~ 116psi (5 ~ 8bar) |
||
|
तापमान |
कार्य तापमान |
EPDM: 14 ~ 248°F (-10 ~ 120°C) VMQ (सिलिकॉन): -58 ~ 356°F (-50 ~ +180°C) विटन (FPM): -22 ~ 428°F (-30 ~ +220°C) |
|
|
नसबंदी तापमान |
150°C (302°F), अधिकतम 20 मिनट |
||
|
सतह उपचार |
अंदर की सतह का उपचार |
Ra 16 ~ 32µin (0.4 ~ 0.8µm) |
|
|
बाहरी सतह का उपचार |
Ra 32 ~ 64µin (0.8 ~ 1.6µm) |
||
|
कनेक्शन |
अंत कनेक्शन: बट-वेल्डेड, सैनिटरी क्लैंप, पुरुष और महिला टीhreaded, निकला हुआ किनारा, I-लाइन या अनुरोध पर अन्य। |
||
|
एक्ट्यूएटर |
सामान्य रूप से बंद (NC) - खोलने के लिए हवा और बंद करने के लिए स्प्रिंग; सामान्य रूप से खुला (NO) - बंद करने के लिए हवा और खोलने के लिए स्प्रिंग; एयर टू एयर (AA) - खोलने के लिए हवा, बंद करने के लिए हवा। |
||
सैनिटरी बटरफ्लाई वाल्व
सैनिटरी बटरफ्लाई वाल्व को एक प्रकार के प्रवाह नियंत्रण उपकरण के रूप में भी जाना जाता है, जिसका उपयोग तरल पदार्थ को पाइप के एक खंड से शुरू या बंद करने के लिए किया जाता है।
सैनिटरी बटरफ्लाई वाल्व का उपयोग:
डॉनजॉय सैनिटरी बटरफ्लाई वाल्व का व्यापक रूप से रासायनिक उद्योग, पेट्रोलियम, धातु विज्ञान, प्लंबिंग, खाद्य, जैव-फार्मास्युटिकल और रासायनिक उद्योगों में उपयोग किया जाता है；डॉनजॉय स्टेनलेस स्टील बटरफ्लाई वाल्व, सैनिटरी फिटिंग उच्च गुणवत्ता वाले उत्पाद हैं, जिनका उपयोग डेयरी, फार्मास्युटिकल, बीयर, पेय, खाद्य तेल और अन्य उद्योगों में उनकी पेशेवर आवश्यकताओं को पूरा करने के लिए किया जा सकता है।
डॉनजॉय सैनिटरी बटरफ्लाई वाल्व के फायदे:
डॉनजॉय सैनिटरी बटरफ्लाई वाल्व में हटाने योग्य कनेक्शन, सरल संरचना और आसान रखरखाव जैसे कई फायदे हैं;
डॉनजॉय बटरफ्लाई वाल्व रबर सील और वाल्व प्लेट उच्च गुणवत्ता वाले टुकड़े हैं जो उपयोग के प्रदर्शन और सेवा जीवन को सुनिश्चित करते हैं; डॉनजॉय वाल्व वाल्व बॉडी और डिस्क सामग्री जैसे AISI 304 या AISI 316L, 304L और 316 सामग्री प्रदान कर सकते हैं, आपकी आवश्यकताओं के अनुसार स्वचालित या मैनुअल ऑपरेशन वाल्व।
आवेदन:
DONJOY बट-वेल्ड एंड्स के साथ सैनिटरी वायवीय बटरफ्लाई वाल्व एक्ट्यूएटर है, जिसका उपयोग अलगाव और नियंत्रण के लिए प्रक्रिया पाइपिंग सिस्टम में व्यापक रूप से किया जाता है। बटरफ्लाई वाल्व स्वचालित रूप से संचालित होता है।
विशिष्टता:
उपलब्ध आकार: 1/2" से 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
सामग्री: वाल्व बॉडी और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, अनुरोध पर 304L और 316 सामग्री उपलब्ध हैं।
अधिकतम कार्य दबाव: DN25/1"-DN100/4" के लिए 145psi (10bar); DN125/5"-DN150/6" के लिए 116psi (8bar); DN200/8"-DN300/12" के लिए 73psi (5bar)।
ऑपरेशन: SS304 वर्टिकल एक्ट्यूएटर, NC (सामान्य रूप से बंद) / NO (सामान्य रूप से खुला) / AA (एयर टू एयर) प्रकार में से चुनें।
एयर सप्लाई प्रेशर: 70-116psi (5-8bar)
तापमान सीमा: EPDM सीट के साथ 14 ~ 248°F (-10 ~ 120°C), VMQ (सिलिकॉन) सीट के साथ -58 ~ 356°F (-50 ~ +180°C)।
अंत कनेक्शन: बट-वेल्डेड / बट-वेल्डेड।
सतह उपचार: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin डिफ़ॉल्ट है।
विकल्प:
वाल्व बॉडी और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, अनुरोध पर 304L और 316 सामग्री उपलब्ध हैं। सीट और गैसकेट EPDM, VMQ (सिलिकॉन) या विटन (FPM) हो सकते हैं, सभी FDA 21CFR177.2600 का अनुपालन करते हैं। अंत कनेक्शन बट-वेल्डेड, सैनिटरी ट्राई-क्लैंप, थ्रेडेड, निकला हुआ किनारा, I-लाइन या अनुरोध पर अन्य हो सकता है। हैंडल: 4-स्थिति पुल हैंडल; प्लास्टिक कवर या शुद्ध में मल्टी-पोजिशन हैंडल
स्टेनलेस स्टील।
स्वचालित संचालन तक पहुंचने के लिए एक्ट्यूएटर:
वायवीय स्टेनलेस स्टील एक्ट्यूएटर (वर्टिकल टाइप), वायवीय एल्यूमीनियम एक्ट्यूएटर (क्षैतिज प्रकार), और इलेक्ट्रिक एक्ट्यूएटर।
NC संचालित: सामान्य रूप से बंद (विफल बंद)---खोलने के लिए हवा, बंद करने के लिए स्प्रिंग
NO संचालित: सामान्य रूप से खुला (विफल खुला)---बंद करने के लिए हवा, खोलने के लिए स्प्रिंग
AA संचालित: डबल-एक्टिंग---खोलने के लिए हवा, बंद करने के लिए हवा
वाल्व इंटेलिजेंट कंट्रोल: पोजीशन सेंसर, C-टॉप कंट्रोलर, C-टॉप कंट्रोलर (AS-I)
मानक: DIN, 3A, SMS, ISO / IDF, BS / RJT, और ASME / BPE
