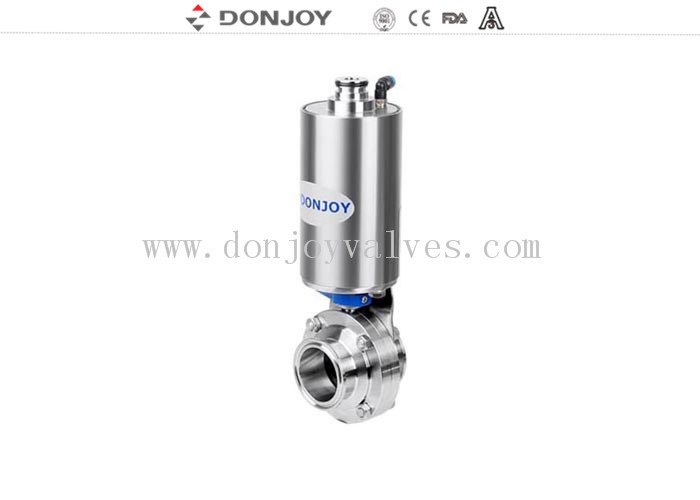

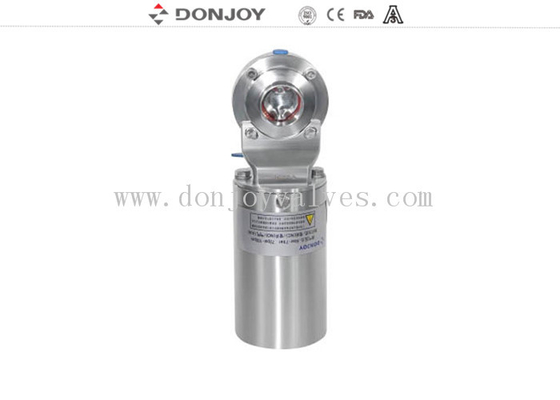

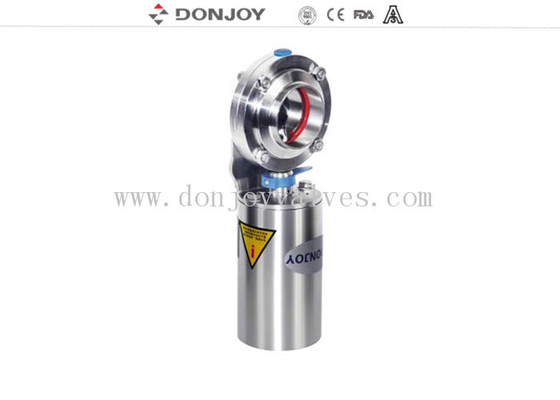

न्यूमेटिक ऑपरेशन सैनिटरी बटरफ्लाई वाल्व क्लैंप्ड एंड्स सिलिकॉन सील 12"

क्लैंप्ड एंड्स सिलिकॉन सील 12" के साथ वायवीय संचालन सैनिटरी बटरफ्लाई वाल्व

तकनीकी पैरामीटर
स्टील सामग्री	उत्पाद गीले स्टील के पुर्जे	AISI 304 या 316L (1.4306 / 1.4404)	सामग्री के साथ प्रदान किया गया निरीक्षण रिपोर्ट
	अन्य स्टील के पुर्जे	AISI 304
सील सामग्री	मानक	EPDM	सभी सील सामग्री अनुपालन करती हैं FDA 21CFR177.2600 के साथ
	विकल्प	VMQ / विटन (FPM)
दबाव	कार्य दबाव	≤145psi (10bar)
	हवा के लिए आपूर्ति दबाव एक्ट्यूएटर	70 ~ 116psi (5 ~ 8bar)
तापमान	कार्य तापमान	EPDM: 14 ~ 248°F (-10 ~ 120°C) VMQ (सिलिकॉन): -58 ~ 356°F (-50 ~ +180°C) विटन (FPM): -22 ~ 428°F (-30 ~ +220°C)
	नसबंदी तापमान	150°C (302°F), अधिकतम। 20 मिनट
सतह उपचार	अंदर की सतह का उपचार	Ra 16 ~ 32µin (0.4 ~ 0.8µm)
	बाहरी सतह का उपचार	Ra 32 ~ 64µin (0.8 ~ 1.6µm)
कनेक्शन	एंड कनेक्शन: बट-वेल्डेड, सैनिटरी क्लैंप, पुरुष और महिला थ्रेडेड,फ्लैंग्ड, आई-लाइन या अनुरोध पर अन्य।
एक्ट्यूएटर	सामान्य रूप से बंद (NC) - खोलने के लिए हवा और बंद करने के लिए स्प्रिंग; सामान्य रूप से खुला (NO) - बंद करने के लिए हवा और खोलने के लिए स्प्रिंग; एयर टू एयर (AA) - खोलने के लिए हवा, बंद करने के लिए हवा

डेटा

वायवीय एक्ट्यूएटर
	आकार	अनुशंसित वाल्व आकार
		बटरफ्लाई वाल्व	बॉल वाल्व
	70	DN10-DN50,0.5"-2"	DN10-DN25,0.5"-1"
	85	DN10-DN100,1"-4"	DN10-DN40,0.5"-1.5"
	114	DN100-DN125,4"-5"	DN50-DN65,2"-2.5"
	133	DN150-DN200,6"-8"	DN80-DN100,3"-4"
	168	DN200-DN300,8"-12"	DN100,4"



अनुप्रयोग:
बट-वेल्डेड / बट-वेल्डेड एंड्स के साथ वायवीय प्रकार का सैनिटरी बटरफ्लाई वाल्व, जिसका उपयोग अलगाव और नियंत्रण के लिए प्रक्रिया पाइपिंग सिस्टम में व्यापक रूप से किया जाता है। AV-1PW बटरफ्लाई वाल्व स्वचालित रूप से संचालित होता है।

विशिष्टता:
उपलब्ध आकार: 1/2" से 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
सामग्री: वाल्व बॉडी और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, अनुरोध पर 304L और 316 सामग्री उपलब्ध हैं।
अधिकतम कार्य दबाव: DN25/1"-DN100/4" के लिए 145psi (10bar); DN125/5"-DN150/6" के लिए 116psi (8bar); DN200/8"-DN300/12" के लिए 73psi (5bar)।
ऑपरेशन: SS304 वर्टिकल एक्ट्यूएटर, NC (सामान्य रूप से बंद) / NO (सामान्य रूप से खुला) / AA (एयर टू एयर) प्रकार में से चुनें।
एयर सप्लाई प्रेशर: 70-116psi (5-8bar)
तापमान रेंज: EPDM सीट के साथ 14 ~ 248°F (-10 ~ 120°C), VMQ (सिलिकॉन) सीट के साथ -58 ~ 356°F (-50 ~ +180°C)।
एंड कनेक्शन: बट-वेल्डेड / बट-वेल्डेड।
सतह उपचार: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin डिफ़ॉल्ट है।

विकल्प:
वाल्व बॉडी और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, अनुरोध पर 304L और 316 सामग्री उपलब्ध हैं। सीट और गैस्केट EPDM, VMQ (सिलिकॉन) या विटन (FPM) हो सकते हैं, सभी FDA 21CFR177.2600 का अनुपालन करते हैं। एंड कनेक्शन बट-वेल्डेड, सैनिटरी ट्राई-क्लैंप, थ्रेडेड, फ्लैंग्ड, आई-लाइन या अनुरोध पर अन्य हो सकता है।
हैंडल: 4-स्थिति पुल हैंडल; प्लास्टिक कवर या शुद्ध स्टेनलेस स्टील में मल्टी-पोज़िशन हैंडल।

स्वचालित संचालन तक पहुँचने के लिए एक्ट्यूएटर:
वायवीय स्टेनलेस स्टील एक्ट्यूएटर (वर्टिकल टाइप), वायवीय एल्यूमीनियम एक्ट्यूएटर (क्षैतिज प्रकार), और इलेक्ट्रिक एक्ट्यूएटर।
NC संचालित: सामान्य रूप से बंद (विफल बंद)---खोलने के लिए हवा, बंद करने के लिए स्प्रिंग
NO संचालित: सामान्य रूप से खुला (विफल खुला)---बंद करने के लिए हवा, खोलने के लिए स्प्रिंग
AA संचालित: डबल-एक्टिंग---खोलने के लिए हवा, बंद करने के लिए हवा वाल्व इंटेलिजेंट कंट्रोल: स्थिति सेंसर, सी-टॉप कंट्रोलर, सी-टॉप कंट्रोलर (AS-I)
मानक: DIN, 3A, SMS, ISO / IDF, BS / RJT, और ASME / BPE
