उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वायवीय तितली वाल्व और स्वचालित इलेक्ट्रॉनिक एक्ट्यूएटर | सामग्री: | 304/316एल |
|---|---|---|---|
| आकार: | DN10-DN300, 1/2 "-12" | ऑपरेशन: | गति देनेवाला |
| संबंध: | वेल्डिंग | ||
| प्रमुखता देना: | स्टेनलेस स्टील बटरफ्लाई वाल्व,प्यूरेमिक बटरफ्लाई वाल्व |
||

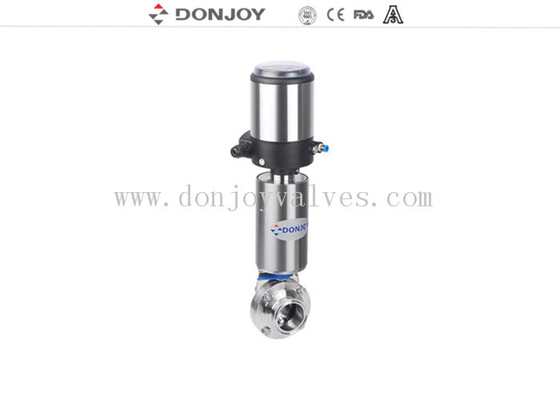

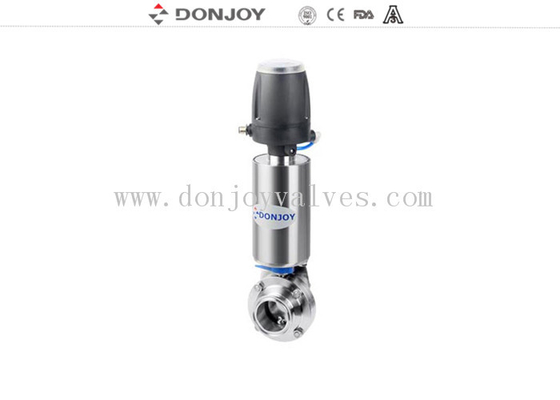

DN10-DN300 सैनिटरी वेल्डिंग तितली वाल्व एक्ट्यूएटर और स्वचालित नियंत्रण इकाई
|
तकनीकी मापदंड |
|||
|
स्टील सामग्री |
उत्पाद गीले स्टील के भाग |
AISI 304 या 316L (1.4306 / 1.4404) |
सामग्री से लैस निरीक्षण रिपोर्ट |
|
अन्य स्टील के भाग |
एआईएसआई 304 |
||
|
सील सामग्री |
मानक |
ईपीडीएम |
सभी सील सामग्रीएफडीए के अनुरूप 21CFR117.2600 |
|
विकल्प |
वीएमक्यू/विटन (एफपीएम) |
||
|
दबाव |
कामकाजी दबाव |
≤145psi (10bar) |
|
|
वायु अभिकर्मक के लिए आपूर्ति दबाव |
70 ~ 116psi (5 ~ 8bar) |
||
|
तापमान |
कार्य तापमान |
ईपीडीएमः 14 ~ 248°F (-10 ~ 120°C) VMQ (सिलिकॉन): -58 ~ 356°F (-50 ~ +180°C) विटोन (FPM): -22 ~ 428°F (-30 ~ +220°C) |
|
|
नसबंदी का तापमान |
150°C (302°F), अधिकतम 20 मिनट |
||
|
सतह उपचार |
अंदर की सतह का उपचार |
Ra 16 ~ 32μin (0.4 ~ 0.8μm) |
|
|
बाहरी सतह उपचार |
Ra 32 ~ 64μin (0.8 ~ 1.6μm) |
||
|
संबंध |
अंत कनेक्शनः बट वेल्डेड, सैनिटरी क्लैंप, नर और मादा threaded, फ्लैंग्स, आई-लाइन या अन्य अनुरोध पर। |
||
|
एक्ट्यूएटर |
सामान्य रूप से बंद (NC) - हवा को खोलने के लिए और वसंत को बंद करने के लिए; सामान्य रूप से खुला (NO) - हवा बंद करने के लिए और वसंत खोलने के लिए; हवा से हवा (एए) - हवा खोलने के लिए, हवा बंद करने के लिए। |
||
सेनेटरी बटरफ्लाई वाल्व
सैनिटरी तितली वाल्व को स्वच्छ तितली वाल्व भी कहा जाता है जो एक प्रकार का प्रवाह नियंत्रण उपकरण है, जिसका उपयोग पाइप के एक खंड के माध्यम से प्रवाह शुरू करने या रोकने के लिए किया जाता है।
सैनिटरी तितली वाल्वों का उपयोगः
डॉनजॉय सैनिटरी तितली वाल्व व्यापक रूप से रासायनिक उद्योग, पेट्रोलियम, धातु विज्ञान, पाइपलाइन, खाद्य, जैव-औषधी और रासायनिक उद्योगों में उपयोग किए जाते हैं;
Donjoy स्टेनलेस स्टील तितली वाल्व, स्वच्छता फिटिंग उच्च गुणवत्ता वाले उत्पादों हैं, डेयरी, दवा, बीयर, पेय के लिए इस्तेमाल किया जा सकता,खाद्य तेल और अन्य उद्योगों को अपनी व्यावसायिक आवश्यकताओं को पूरा करने के लिए.
डॉनजॉय सैनिटरी तितली वाल्व लाभः
डॉनजॉय सैनिटरी तितली वाल्व के कई फायदे हैं जैसे कि हटाने योग्य कनेक्शन, सरल संरचना और आसान रखरखाव;
डोनजॉय तितली वाल्व के रबर सील और वाल्व प्लेट उच्च गुणवत्ता वाले टुकड़े हैं ताकि उपयोग प्रदर्शन और सेवा जीवन सुनिश्चित हो सके।डॉनजॉय वाल्व वाल्व शरीर और डिस्क सामग्री जैसे एआईएसआई 304 या एआईएसआई 316 एल प्रदान कर सकते हैं, 304L और 316 सामग्री, स्वचालित या मैनुअल आपरेशन वाल्व आपके अनुरोधों के अनुसार।
आवेदनः
DONJOY एक सैनिटरी वायवीय तितली वाल्व एक्ट्यूएटर है, जिसका उपयोग बट-वेल्ड अंतों के साथ किया जाता है, जिसका व्यापक रूप से प्रक्रिया पाइपिंग सिस्टम में अलगाव और नियंत्रण के लिए किया जाता है। तितली वाल्व स्वचालित रूप से काम करता है।
विनिर्देशः
आकार उपलब्धः 1/2" से 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
सामग्रीः वाल्व शरीर और डिस्क सामग्री AISI 304 या AISI 316L हो सकती है, 304L और 316 सामग्री अनुरोध पर उपलब्ध हैं।
अधिकतम कार्य दबावः 145psi (10bar) DN25/1"-DN100/4 के लिए; 116psi (8bar) DN125/5"-DN150/6 के लिए; 73psi (5bar) DN200/8"-DN300/12 के लिए।
संचालनः SS304 ऊर्ध्वाधर एक्ट्यूएटर, NC (सामान्य रूप से बंद) / NO (सामान्य रूप से खुला) / AA (हवा से हवा) प्रकार के लिए चुनने के लिए।
वायु आपूर्ति दबावः 70-116psi (5-8bar)
तापमान सीमाः 14 ~ 248°F (-10 ~ 120°C) ईपीडीएम सीट के साथ, -58 ~ 356°F (-50 ~ +180°C) वीएमक्यू (सिलिकॉन) सीट के साथ।
अंत कनेक्शनः बट वेल्डेड / बट वेल्डेड।
सतह उपचारः Ra 16 ~ 32μin (0.4 ~ 0.8μm), Ra 32μin डिफ़ॉल्ट है।
विकल्प:
वाल्व शरीर और डिस्क सामग्री एआईएसआई 304 या एआईएसआई 316 एल हो सकती है, 304 एल और 316 सामग्री अनुरोध पर उपलब्ध हैं। सीट और गास्केट ईपीडीएम, वीएमक्यू (सिलिकॉन) या विटन (एफपीएम) हो सकते हैं,सभी FDA 21CFR177 के अनुरूप.2600.
अंत कनेक्शन बट-वेल्डेड, सैनिटरी ट्राई-क्लैम्प, थ्रेडेड, फ्लैन्ज, आई-लाइन या अन्य अनुरोध पर हो सकता है।
हैंडलः 4-पोजीशन खींच हैंडल; मल्टी-पोजीशन हैंडल प्लास्टिक कवर या शुद्ध स्टेनलेस स्टील में।
स्वचालित संचालन तक पहुँचने के लिए एक्ट्यूएटर:
वायवीय स्टेनलेस स्टील एक्ट्यूएटर (ऊर्ध्वाधर प्रकार), वायवीय एल्यूमीनियम एक्ट्यूएटर (क्षैतिज प्रकार), और विद्युत एक्ट्यूएटर।
एनसी संचालितः सामान्य रूप से बंद (फेल बंद)---हवा खोलने के लिए, वसंत बंद करने के लिए
NO संचालितः सामान्य रूप से खुला (विफल खुला) --- हवा बंद करने के लिए, वसंत खोलने के लिए
ए.ए. संचालितः दोहरी क्रिया--- हवा से खुला, हवा से बंद
प्रदर्शन
टैगः तितली वाल्व, स्वच्छता वाल्व, डोनजॉय वाल्व
