उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | 304 / 316L | पोर्ट: | DN25 - DN100, 1 " - 4" |
|---|---|---|---|
| ऑपरेशन: | नियमावली | संपर्क मोड: | वेल्डिंग समाप्त होता है |
| संरचना: | मिक्सप्रूफ बटरफ्लाई वाल्व | मीडिया का तापमान: | -10 ℃ से 130 ℃ |
| प्रमुखता देना: | सैनिटरी मिक्सप्रूफ बटरफ्लाई वाल्व,DN25 मिक्सप्रूफ बटरफ्लाई वाल्व,10Bar बटरफ्लाई वाल्व |
||

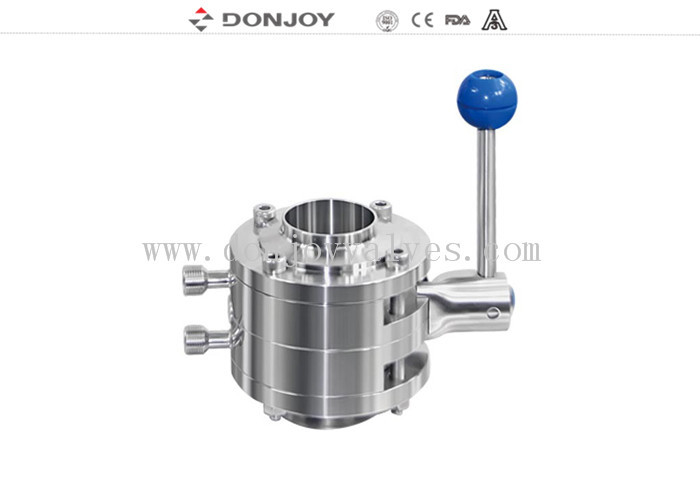

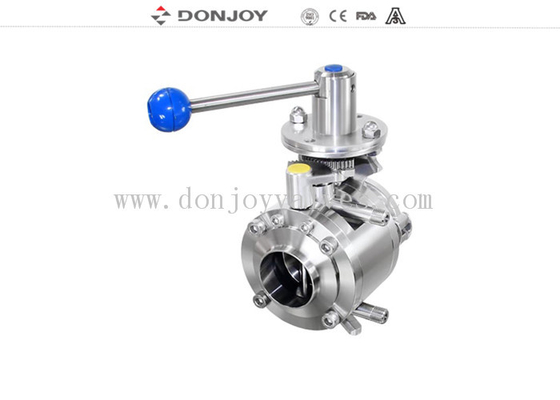

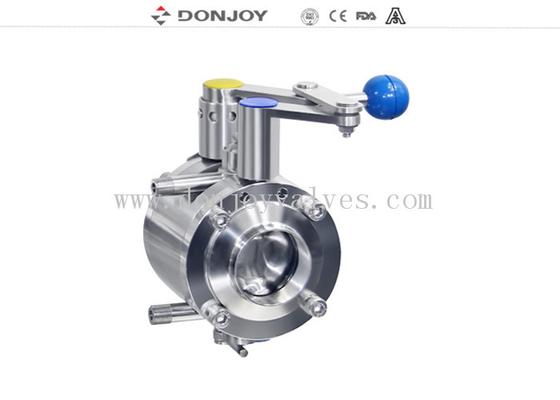

DONJOY अर्थव्यवस्था स्टेनलेस स्टील सेनेटरी मिक्सप्रूफ बटरफ्लाई वाल्व घर में बनाने के लिए
तकनीकी विनिर्देश:
1 वाल्व 2 सील सुरक्षा
रिसाव को बाहर निकाला जा सकता है ताकि मीडिया की दूषितता को रोका जा सके
वाल्व गुहा CIP साफ किया जा सकता है
लीक दृश्यमान
अधिकतम.दबावः 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
कार्य तापमानः -10°C से +130 डिग्री तक (EPDM)
आकारःDN25 - DN100, 1" - 4"
संचालनः पनीम / मैनुअल विनिमेय
नियंत्रण बॉक्सःC-TOP
सीलःईपीडीएम (मानक) एफपीएम/सिलिकॉन/एनबीआर,एफडीए177.2600
विनिर्देशः
|
उत्पाद का नामः |
वेल्डिंग मैनुअल मिक्सप्रूफ तितली वाल्व प्रकार बी |
|
वाल्व शरीर सामग्रीः |
SS304/316L |
|
सील सामग्रीः |
ईपीडीएम (मानक) एफपीएम/सिलिकॉन/एनबीआर, एफडीए1772600 |
|
अधिकतम कार्य दबाव: |
10Bar |
|
अधिकतम.कार्य तापमान: |
120 डिग्री सेल्सियस |
|
उपलब्ध आकारः |
DN25-DN100, 1"-4" |
|
उपलब्ध कनेक्शनः |
क्लैंप/वेल्डिंग/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/DIN/SMS/RJT/ISO/IDF |
|
संचालितः |
मैनुअल,न्यूमेटिक,इलेक्ट्रिक |
|
हैंडल आवेदनः |
दो-स्थिति हैंडल, तीन-स्थिति हैंडल, चार-स्थिति खींच हैंडल, बहु-स्थिति प्लास्टिक हैंडल और बहु-स्थितिस्टेनलेस स्टील के हैंडल |
|
नियंत्रण: |
स्मार्ट वाल्व पोजिशनिंग / सी-टॉप कंट्रोल / पोजिशनिंग सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600आईएसओ |
|
आवेदन का दायराः |
डेयरी, खाद्य, पेय, फार्मेसी, सौंदर्य प्रसाधन आदि |
|
प्लास्टिक बहु-स्थिति हैंडल का मॉडलः |
NO.VSB04 / NO.VSB06 / NO.VSB08 |
|
हैंडल की स्थापना: |
वाल्व के एक तरफ |
संचालन के सिद्धांत
1. तितली वाल्व स्वचालित रूप से एक्ट्यूएटर के माध्यम से या हाथ से हैंडल के साथ संचालित किया जा सकता है
2.हैंडल खुले या बंद स्थिति में वाल्व को अवरुद्ध करता है, निश्चित रूप से, वहाँ अन्य स्थिति avalibalbe
3.अभिप्रेरक धुरी को 90 डिग्री की ओर धकेलता है ताकि यह तितली वाल्व को नियंत्रित कर सके।
डिजाइन और विशेषताएं
आवेदन
मिश्रण प्रतिरोधी तितली वाल्व मीडिया को अलग करने के लिए एक प्रक्रिया तत्व के रूप में विभिन्न अनुप्रयोगों के लिए उपयुक्त हैः
1 सीआईपी मीडिया को अलग करने के लिए सीआईपी प्रणालियों में
2जल निकासी प्रक्रियाओं में
3जल प्रबंधन में
4. के रूप में पाइप अनुभाग बंद वाल्व के लिए अलग मीडिया
5. सीआईपी/गैस प्रबंधन (ब्रावरी) में
6उत्पाद/सीआईपी को अलग करने के लिए भंडारण टैंकों में
7वाल्व मैट्रिक्स में सीआईपी रिटर्न वाल्व के रूप में
8यह तरल और गैस के रूप में निलंबित पदार्थों/कणों के लिए उपयुक्त है।
संबंध
क्लैंप, वेल्डेड और थ्रेड आदि
पैकेजिंग विवरण
प्रत्येक वाल्व के लिए बुलबुला पैक.
बाहर पैकिंग कार्डबोर्ड या प्लाईवुड के मामले हैं।
या ग्राहकों के अनुरोध के अनुसार।
डिलीवरी का विवरण
आमतौर पर टी/टी जमा प्राप्त करने के 20 दिनों के भीतर।
ऑपरेटिंग टॉर्क ((एन.एम.)
|
DN25/1 |
DN40/1.5 |
DN50/2 ¢ |
2.5 |
DN65 |
3 ¢ |
DN80 |
DN100/4 |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
विभिन्न हैंडल:
1. हैंडल खींचें
2बहु-स्थिति हैंडल (नीला प्लास्टिक)
3बहु-स्थिति हैंडल (स्टेनलेस स्टील) लॉक करने योग्य
|
आकार |
L1 |
L2 |
बी |
 |
|
|
DN10-DN40 |
0.5-1.5 |
126 |
20.2 |
8 |
|
|
DN50 |
2 ¢ |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3 |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
५-६ |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12 |
284 |
30.2 |
14 |
|
आकार |
L1 |
L2 |
बी |
|
|
|
DN10-DN40 |
0.5-1.5 |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
२-३ |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
164 |
22.2 |
11 |
|
आकार |
L1 |
L2 |
बी |
|
|
|
DN10-DN40 |
0.5-1.5 |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
२-३ |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
५-६ |
166 |
30.2 |
14 |
