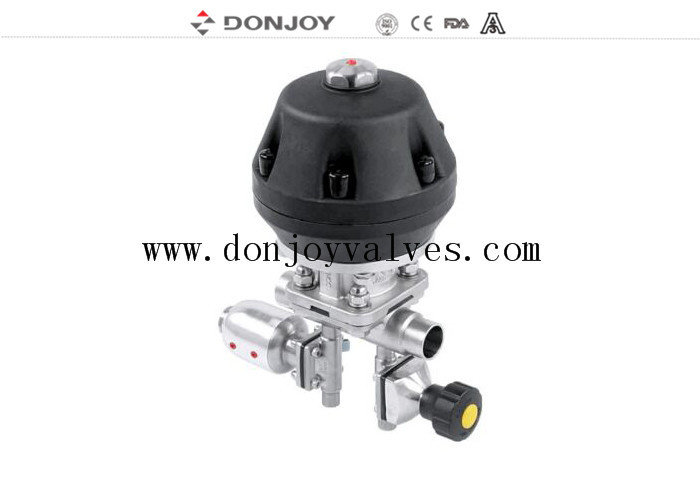

10 बार न्यूमेटिक ASME BPE सैनिटरी डायाफ्राम वाल्व/मल्टी पोर्ट डायाफ्राम वाल्व

DONJOY संयुक्त FDA मल्टीपोर्ट न्यूमेटिक ASME BPE डायाफ्राम वाल्व

विशेषताएँ


विवरण
 डायाफ्राम वाल्व का विभिन्न विन्यास
 1.      स्थिति निर्धारक/प्रक्रिया नियंत्रक (IL-TOP) के साथ डायाफ्राम वाल्व
 2.      नियंत्रण इकाई (C-Top) के साथ डायाफ्राम वाल्व
 3.      वाल्व स्थिति नियामक
 4.      स्थिति सेंसर मॉड्यूल

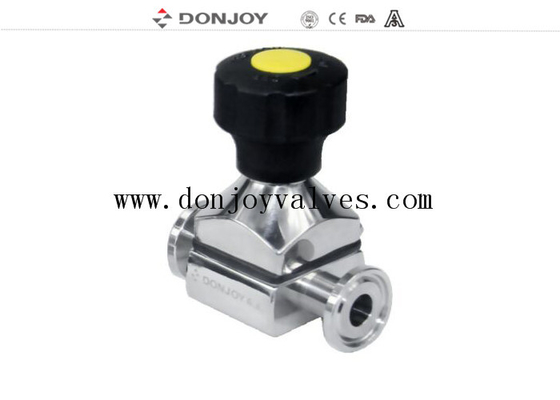

 5.      प्लास्टिक हैंडल
 6.      स्टेनलेस स्टील हैंडल
 7.      स्टेनलेस स्टील एक्यूएटर
 8.      इलेक्ट्रिक डायाफ्राम वाल्व
 9.      प्लास्टिक एक्यूएटर
 10.    बॉडी: कास्टिंग / फोर्जिंग


ऑपरेटिंग सिद्धांत

1. डायाफ्राम शरीर की सील के साथ-साथ सीट सील भी प्रदान करता है। बाहरी वातावरण के लिए कोई मार्ग नहीं हैं, इसलिए यह एसेप्टिक प्रक्रियाओं के लिए उपयुक्त है

2. जब वाल्व बंद होता है तो एक दबाव पैड जो डायाफ्राम का समर्थन करता है, शरीर पर सीलिंग फेस की ओर बढ़ता है। जब दबाव प्लेट चलती है तो डायाफ्राम झुकता है और शरीर के केंद्र में सीट क्षेत्र पर नीचे की ओर मजबूर होता है जिससे शरीर के माध्यम से प्रवाह पथ बंद हो जाता है।

3. दबाव प्लेट के लिए शरीर का अंतर संबंध डायाफ्राम के अधिक संपीड़न को रोकता है

4. वाल्व मैनुअल ऑपरेशन और न्यूमेटिक ऑपरेशन कंट्रोल सोलनॉइड वाल्व के टॉप हो सकता है

डायाफ्राम वाल्व का प्रमाण पत्र

1. सभी सिंथेटिक राल और योजक FDA प्रमाणन के अनुरूप हैं।

2. सामग्री रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित हैं।

3.3-ए स्थिरता प्रमाणीकरण

4.CE-PED/97/23/EC

5.EN 10204-3.1

वाल्व का डायाफ्राम

1. EPDM+PTFE (चिपकने वाला)डायाफ्राम टैबलेट में उच्च रासायनिक प्रतिरोध, उच्च स्थिरता, अच्छी लचीलापन, लंबा जीवन, उच्च सीलिंग, कोई कोड डिजनरेशन नहीं है, और तापमान में उतार-चढ़ाव से प्रभावित नहीं होता है, उत्कृष्ट प्रदर्शन, चाहे वह थर्मल चक्र, कोल्ड साइकिल या स्टीम कीटाणुशोधन प्रणाली हो।

विशिष्टता: 1-3", DN20-DN80

तापमान: -20 से 120 डिग्री

2. EPDM+PTFE (अलग) यह डायाफ्राम सहनशीलता को कम कर सकता है और डायाफ्राम के सेवा जीवन को बढ़ा सकता है

विशिष्टता: 1-4", DN20-DN100

तापमान: -20 से 150 डिग्री

3 सिंगल सील (EPDM/SILICONE/FPM), रबर डायाफ्राम में वल्केनाइज्ड फाइबर परत की एक परत एम्बेडेड होती है जो इसके यांत्रिक गुणों को बढ़ाती है, फिर दबाव और तापमान में डायाफ्राम में उच्च सील स्थिरता होती है, स्टेनलेस स्टील बोल्ट में फाइबर को मजबूत करना, ताकि बेहतर रबर और धातु एक साथ बंध सकें। इसलिए यह वैक्यूम वातावरण में उपयोग के लिए उपयुक्त है।

विशिष्टता: 1-4", DN20-DN100

तापमान: -10 से 120 डिग्री

4. मिनी टाइप डायाफ्राम गैस्केट (EPDM, SILICONE,FPM, EPDM+PTFE)

विशिष्टता: 1/4"-3/4", DN6-DN15

तापमान: -20 से 150 डिग्री

सतह उपचार:

1. यांत्रिक पॉलिश के लिए: आंतरिक Ra＜0.5μm, बाहरी: 1-4" सैंडब्लास्टिंग से, 1" से नीचे मिरर पॉलिश के साथ

वाल्व संयोजन

जीएमपी वाल्व: मुख्य रूप से उच्च शुद्ध पानी या पानी के अन्य वितरण प्रणाली के ऊर्ध्वाधर ट्यूब रोड में उपयोग किया जाता है, जो पाइप लाइन डेडलेग को प्रभावी ढंग से कम कर सकता है। वाल्व में से एक को एक ऊर्ध्वाधर स्थिति में रखा गया है, निर्यात एक गैर-बैक्टीरियल प्रजनन या प्रक्रिया क्रॉस संक्रमण नमूना मुंह है जब वीलव ओपन होता है

SAP वाल्व: मुख्य रूप से एक क्षैतिज पाइपलाइन प्रणाली में उपयोग किया जाता है, मुख्य वाल्व एक क्षैतिज स्थिति में रखा जाता है, और एक निश्चित स्व-खाली कोण बनाए रखता है, फिर मुख्य वाल्व जलमार्ग के सबसे निचले निर्वहन बिंदु में मार्ग छेद।

ऑपरेशन:

टैग: डॉनजॉय वाल्व, डायाफ्राम वाल्व, बीपीई वाल्व
