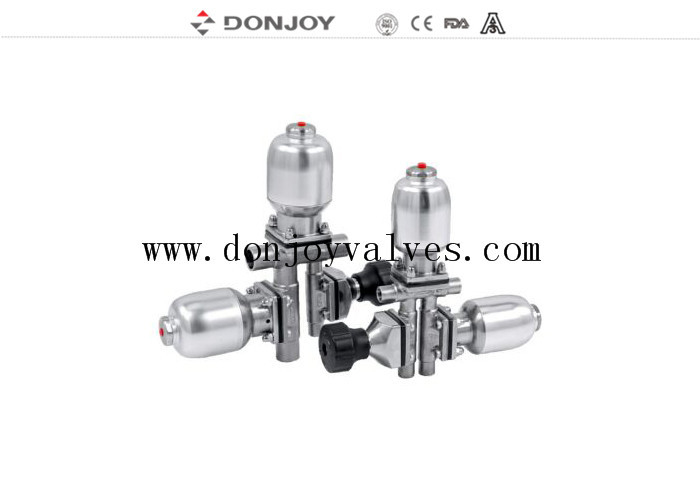

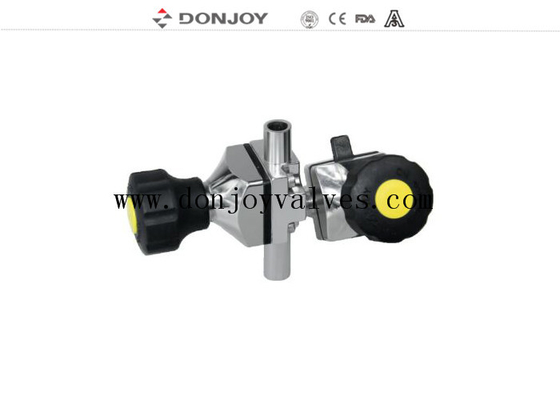

डोनजॉय वायवीय मल्टीपोर्ट सैनिटरी डायफ्राम वाल्व DN15

डोनजॉय वायवीय मल्टीपोर्ट सैनिटरी डायफ्राम वाल्व DN15

विनिर्देश


विवरण
 डायफ्राम वाल्व की विभिन्न संरचनाएं
1पिसिशनर/प्रक्रिया नियंत्रक के साथ डिडाफ्राम वाल्व ((IL-TOP)
2नियंत्रण इकाई के साथ डायफ्राम वाल्व ((C-Top)
3वाल्व स्थिति नियामक
4स्थिति सेंसर मॉड्यूल
5. प्लास्टिक हैंडल
6स्टेनलेस स्टील के हैंडल
7. स्टेनलेस स्टील का एक्यूटर
8विद्युत डायाफ्राम वाल्व
9. प्लास्टिक Acutor
10शरीर: कास्टिंग / फोर्जिंग


संचालन के सिद्धांत

1. डायफ्राम शरीर सील के साथ ही सीट सील प्रदान करते हैं. वहाँ बाहरी वातावरण के लिए कोई मार्ग नहीं हैं, इसलिए यह अशुद्ध प्रक्रियाओं के लिए उपयुक्त है

2जब वाल्व बंद हो जाता है तो एक दबाव पैड जो डायफ्राम को समर्थन देता है, शरीर पर सीलिंग चेहरे की ओर बढ़ता है।जब दबाव प्लेट को स्थानांतरित करता है, तो डायफ्राम झुक जाता है और शरीर के केंद्र में सीट क्षेत्र पर मजबूर किया जाता है, जिससे शरीर के माध्यम से प्रवाह पथ बंद हो जाता है.

3शरीर के दबाव प्लेट के बीच संबंध डायफ्राम के अधिक संपीड़न को रोकता है।

4. वाल्व मैनुअल ऑपरेशन और वायवीय ऑपरेशन के नियंत्रण टॉप हो सकता है

डायफ्राम वाल्व का प्रमाणपत्र

1सभी सिंथेटिक राल और योजक एफडीए प्रमाणन के अनुरूप हैं।

2सामग्री की रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित है।

3.3-एक स्थिरता प्रमाणीकरण

4.CE-PED/97/23/EC

5.EN 10204-3.1

वाल्व का डायफ्राम

1. ईपीडीएम+पीटीएफई (एडेसिव)डायफ्राम टैबलेट में उच्च रासायनिक प्रतिरोध, उच्च स्थिरता, अच्छी लचीलापन, लंबा जीवन, उच्च सीलिंग, कोई कोड अपक्षय नहीं है और तापमान उतार-चढ़ाव से प्रभावित नहीं है, उत्कृष्ट प्रदर्शन,क्या यह ताप चक्र है, शीत चक्र, या भाप कीटाणुशोधन प्रणाली।

सप्सिफिकेशनः 1-3", DN20-DN80

तापमान: -20 से 120 डिग्री

2. ईपीडीएम+पीटीएफई (अलग) यह डायफ्राम सहिष्णुता को कम कर सकता है और डायफ्राम के सेवा जीवन को बढ़ा सकता है

सप्सिफिकेशनः 1-4", DN20-DN100

तापमान: -20 से 150 डिग्री

3 एकल सील (EPDM/SILICONE/FPM), रबर डायफ्राम में ज्वलनशील फाइबर परत की एक परत एम्बेडेड है, जो इसके यांत्रिक गुणों को बढ़ाता है, फिर दबाव और तापमान में डायफ्राम उच्च सील स्थिरता है,स्टेनलेस स्टील बोल्ट में फाइबर कठोरता को मजबूत करनाइसलिए यह वैक्यूम वातावरण में उपयोग के लिए उपयुक्त है।

सप्सिफिकेशनः 1-4", DN20-DN100

तापमान: -10 से 120 डिग्री

4. मिनी प्रकार के डायफ्राम गास्केट (EPDM, SILICONE,FPM, EPDM+PTFE)

सप्सिफिकेशनः 1/4 "-3/4", DN6-DN15

तापमान: -20 से 150 डिग्री

सतह उपचार:

1मैकेनिकल पॉलिशिंग के लिए: आंतरिक Ra < 0.5μm, बाहरी: 1-4 " से सैंडब्लास्टिंग, 1 से नीचे" दर्पण पॉलिश के साथ

वाल्व संयोजन

जीएमपी वाल्वः मुख्य रूप से उच्च शुद्ध पानी या पानी बिंदु ऊर्ध्वाधर पाइप रोड की अन्य वितरण प्रणाली में प्रयोग किया जाता है, जो प्रभावी रूप से पाइप लाइन गतिरोध को कम कर सकता है।एक वाल्व एक ऊर्ध्वाधर स्थिति में रखा निर्यात एक नहीं बैक्टीरियल प्रजनन या प्रक्रिया पार संक्रमण नमूना मुंह है जब वाल्व खुला है

एसएपी वाल्व: मुख्य रूप से एक क्षैतिज पाइपलाइन प्रणाली में प्रयोग किया जाता है, मेजबान वाल्व एक क्षैतिज स्थिति में रखा जाता है, और एक निश्चित स्व-खाली कोण बनाए रखता है,फिर मेजबान वाल्व जलमार्ग के सबसे निचले निर्वहन बिंदु में मार्ग छेद.

ऑपरेशन:

संबंध उत्पाद:

टैगः डोनजॉय वाल्व, डायफ्राम वाल्व, बीपीई वाल्व
