उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ब्रांड: | डोनजॉय | उपयुक्त तापमान: | -10 से 120 डिग्री (ईपीडीएम) |
|---|---|---|---|
| ऑपरेशन: | स्टेनलेस स्टील हैंडव्हील | गैसकेट वैकल्पिक: | EPDM/ SILICONE/ FPM/ EPDM+PTFE |
| सतह चमकाने: | रा | मूल: | चीन |
| प्रमुखता देना: | झिल्ली सैनिटरी डायाफ्राम वाल्व,316L स्टेनलेस स्टील सैनिटरी डायाफ्राम वाल्व,EPDM सैनिटरी डायाफ्राम वाल्व |
||

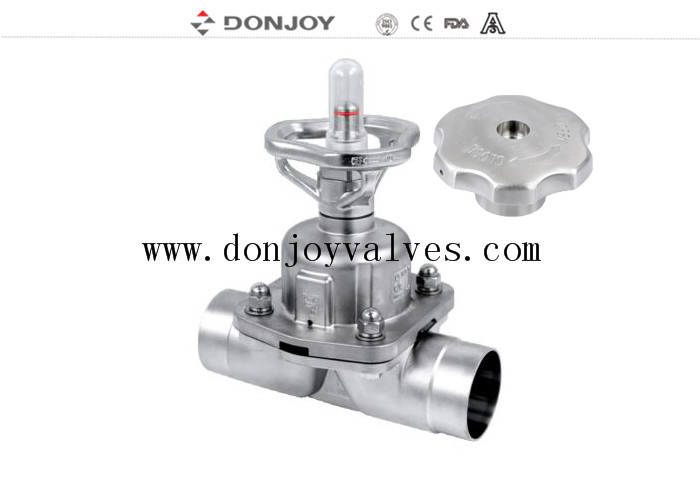

2/2 वे 316L स्टेनलेस स्टील सैनिटरी FDA मेम्ब्रेन सैनिटरी डायाफ्राम वाल्व
विशेषताएँ
|
उत्पाद का नाम: |
FDA मेम्ब्रेन के साथ एक साल की वारंटी स्टेनलेस स्टील सैनिटरी मैनुअल डायाफ्राम वाल्व |
|
वाल्व बॉडी सामग्री: |
SS316L |
|
सील सामग्री: |
सिंगल सिलिकॉन गैस्केट/ चिपकने वाला PTFE+EPDM/ दो टुकड़े PTFE+EPDM |
|
अधिकतम कार्यशील दबाव: |
10 बार |
|
अधिकतम कार्यशील तापमान: |
150 डिग्री सेल्सियस |
|
उपलब्ध आकार: |
1”-4”, DN20-DN100 |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्ड/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/BPE/DIN/ISO/IDF |
|
संचालित: |
मैनुअल/न्यूमेटिक/इलेक्ट्रॉनिक |
|
उपलब्ध संरचना: |
सीधा, टी, यू-प्रकार, टैंक बॉटम |
|
नियंत्रण: |
स्मार्ट वाल्व पोजिशनर / सी-टॉप नियंत्रण / स्थिति सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
अग्रणी डिज़ाइन: |
डेड कॉर्नर ＜ 3D |
|
प्रमाणपत्र |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
विवरण
डायाफ्राम वाल्व का विभिन्न विन्यास
1. पोजिशनर/प्रोसेस कंट्रोलर (IL-TOP) के साथ डायाफ्राम वाल्व
2. कंट्रोल यूनिट (सी-टॉप) के साथ डायाफ्राम वाल्व
3. वाल्व स्थिति नियामक
4. स्थिति सेंसर मॉड्यूल

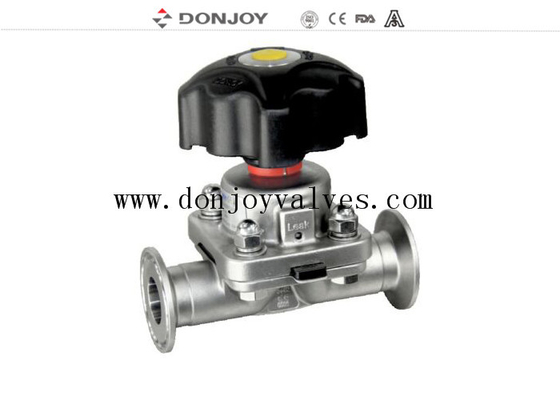

5. प्लास्टिक हैंडल
6. स्टेनलेस स्टील हैंडल
7. स्टेनलेस स्टील एक्यूएटर
वाल्व बॉडी:
फोर्जिंग बॉडीब्लैंक स्टेनलेस स्टील के एक टुकड़े के माध्यम से होता है, फोर्जिंग प्रक्रिया में, उच्च तापमान फोर्जिंग के साथ, एक्सट्रूज़न ब्लैंक आकार परिवर्तन के माध्यम से, फोर्जिंग के बाद बॉडी घनत्व अधिक होता है, संरचना अधिक समान होती है, कोई रेत छेद और अन्य अशुद्धियाँ नहीं होती हैं। फिर उच्च परिशुद्धता मशीनिंग करने के लिए प्रसंस्करण केंद्र के माध्यम से।
कास्टिंग बॉडीमोल्ड पैराफिन वैक्स मॉडल द्वारा बनाया गया है, सिरेमिक में पैराफिन वैक्स मॉडल इन्फिल्ट्रेशन, पूरे बॉडी वैक्स मोल्ड की सतह को मजबूत सिरेमिक की एक परत बनाने के लिए। वैक्स मोल्ड को पिघलाएं, फिर स्टेनलेस स्टील के पिघलने में, ठंडा होने के बाद सिरेमिक की उपस्थिति को खटखटाएं, ब्लैंक बॉडी uo.Casting आकार बहुत सटीक है, बाहरी उपस्थिति एक चिकनी, साफ और सुव्यवस्थित है।
ऑपरेटिंग सिद्धांत
1. डायाफ्राम बॉडी सील के साथ-साथ सीट सील भी प्रदान करता है। बाहरी वातावरण के लिए कोई पथ नहीं हैं, इसलिए यह एसेप्टिक प्रक्रियाओं के लिए उपयुक्त है
2. जब वाल्व बंद हो जाता है तो एक प्रेशर पैड जो डायाफ्राम का समर्थन करता है, बॉडी पर सीलिंग फेस की ओर बढ़ता है। जब प्रेशर प्लेट चलती है तो डायाफ्राम झुक जाता है और बॉडी के केंद्र में सीट क्षेत्र पर नीचे की ओर मजबूर हो जाता है जिससे बॉडी के माध्यम से प्रवाह पथ बंद हो जाता है।
3. प्रेशर प्लेट के लिए बॉडी का अंतर संबंध डायाफ्राम के अत्यधिक संपीड़न को रोकता है
4. वाल्व मैनुअल ऑपरेशन और सोलनॉइड वाल्व के न्यूमेटिक ऑपरेशन कंट्रोल टॉप हो सकता है
चित्रण
डायाफ्राम वाल्व का प्रमाण पत्र
1. सभी सिंथेटिक राल और योजक FDA प्रमाणन के अनुरूप हैं।
2. सामग्री रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित हैं।
3.3-ए स्थिरता प्रमाणीकरण
4.CE-PED/97/23/EC
5.EN 10204-3.1
अनुप्रयोग:
डायाफ्राम वाल्व, मैन्युअल या न्यूमेटिक रूप से संचालित, विशेष रूप से दवा उद्योगों में स्वच्छता और एसेप्टिक प्रक्रियाओं पर उपयोग के लिए डिज़ाइन किए गए हैं।
वाल्व प्रवाह नियंत्रण के साथ-साथ ओपन/क्लोज कंट्रोल के लिए उत्कृष्ट है।
डायाफ्राम वाल्व अन्य वाल्वों की तुलना में प्रवाह की विशेषता में बेहतर हैं। कणों के साथ पदार्थ को साफ करना और संसाधित करना आसान है। प्रवाह नियंत्रण के अनुप्रयोग के दौरान एयर पॉकेट की घटना दुर्लभ है।
मल्टी-पोर्ट डायाफ्राम वाल्व संयोजन
एसपीए विन्यास और जीएमपी विन्यास
टैग: सैनिटरी वाल्व, फार्मेसी वाल्व, डायाफ्राम वाल्व
