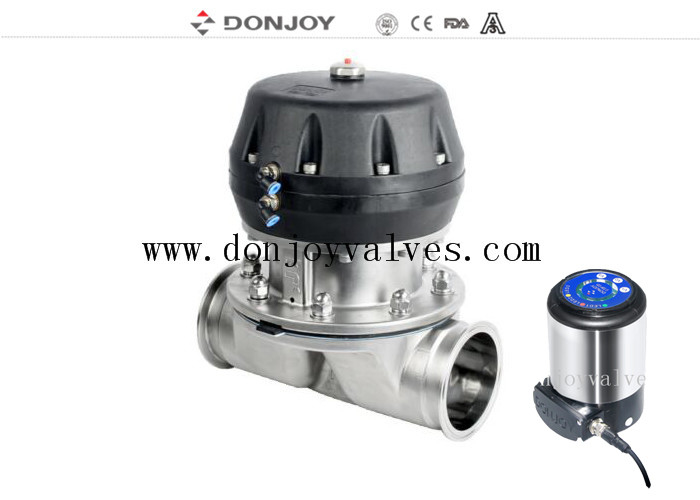

प्रत्यक्ष कनेक्शन के साथ आनुपातिक स्वच्छता डायफ्राम वाल्व

स्वच्छता डायाफ्राम आनुपातिक वाल्व सीधे कनेक्शन के साथ

टैग
प्लास्टिक वायवीय एक्ट्यूएटर के साथ स्वच्छता डायाफ्राम वाल्व
मल्टी-फंक्शन वायवीय डायाफ्राम वाल्व
डबल लोकेशन सिलेंडर वायवीय डायाफ्राम वाल्व


विशेष विवरण


 डायाफ्राम वाल्व का विभिन्न विन्यास

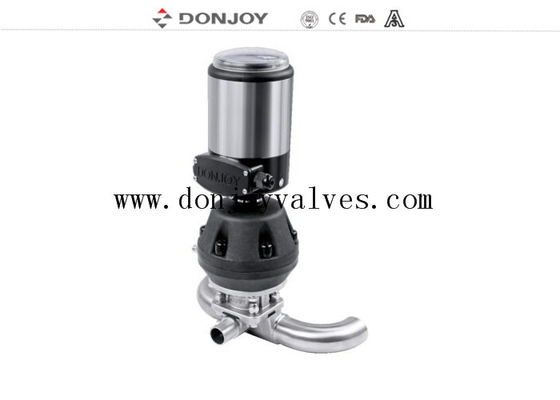

1.      स्थिति नियंत्रक/प्रक्रिया नियंत्रक (IL-TOP) के साथ डायाफ्राम वाल्व

2.      नियंत्रण इकाई (C-Top) के साथ डायाफ्राम वाल्व

3.      वाल्व स्थिति नियामक

4.      स्थिति सेंसर मॉड्यूल

5.      प्लास्टिक हैंडल

6.      स्टेनलेस स्टील हैंडल

7.      स्टेनलेस स्टील एक्ट्यूएटर

8.      इलेक्ट्रिक डायाफ्राम वाल्व

9.      प्लास्टिक एक्ट्यूएटर

10.    बॉडी: कास्टिंग / फोर्जिंग

वाल्व बॉडी:
फोर्जिंग बॉडीखाली जगह स्टेनलेस स्टील के एक टुकड़े से होकर गुजरती है, फोर्जिंग प्रक्रिया में, उच्च तापमान फोर्जिंग के साथ, एक्सट्रूज़न खाली आकार परिवर्तन के माध्यम से, फोर्जिंग के बाद बॉडी घनत्व अधिक होता है, संरचना अधिक समान होती है, कोई रेत छेद और अन्य अशुद्धियाँ नहीं होती हैं। फिर प्रसंस्करण केंद्र के माध्यम से उच्च परिशुद्धता मशीनिंग करें।

कास्टिंग बॉडीमोल्ड पैराफिन मोम मॉडल से बना है, सिरेमिक में पैराफिन मोम मॉडल का अंतःस्राव, पूरे बॉडी मोम मोल्ड की सतह को मजबूत सिरेमिक की एक परत बनाने के लिए। मोम मोल्ड को पिघलाएं, फिर स्टेनलेस स्टील के घोल को पिघलाएं, ठंडा होने के बाद सिरेमिक की उपस्थिति को खटखटाएं, खाली बॉडी बनी है। कास्टिंग का आकार बहुत सटीक है, बाहरी उपस्थिति चिकनी, साफ और सुव्यवस्थित है।

डायाफ्राम वाल्व गैस्केट
1. EPDM/ सिलिकॉन
2. EPDM+PTFE चिपकने वाला
3. EPDM/EPDM अलग

डायाफ्राम वाल्व का प्रमाण पत्र

1. सभी सिंथेटिक राल और योजक FDA प्रमाणन के अनुरूप हैं।

2. सामग्री रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित हैं।

3.3-ए स्थिरता प्रमाणीकरण

4. CE-PED/97/23/EC

5. EN 10204-3.1

ऑपरेटिंग सिद्धांत

1. डायाफ्राम बॉडी सील के साथ-साथ सीट सील भी प्रदान करता है। बाहरी वातावरण के लिए कोई रास्ता नहीं है, इसलिए यह एसेप्टिक प्रक्रियाओं के लिए उपयुक्त है

2. जब वाल्व बंद हो जाता है तो एक दबाव पैड जो डायाफ्राम का समर्थन करता है, बॉडी पर सीलिंग फेस की ओर बढ़ता है। जब दबाव प्लेट चलती है तो डायाफ्राम झुक जाता है और बॉडी के केंद्र में सीट क्षेत्र पर नीचे की ओर मजबूर हो जाता है जिससे बॉडी के माध्यम से प्रवाह पथ बंद हो जाता है।

3. बॉडी का दबाव प्लेट के साथ अंतर-संबंध डायाफ्राम के अधिक संपीड़न को रोकता है

4. वाल्व मैनुअल ऑपरेशन और सोलनॉइड वाल्व के वायवीय ऑपरेशन नियंत्रण टॉप हो सकता है

अनुप्रयोग:

डायाफ्राम वाल्व, मैन्युअल या वायवीय रूप से संचालित, विशेष रूप से दवा उद्योगों में स्वच्छता और एसेप्टिक प्रक्रियाओं पर उपयोग के लिए डिज़ाइन किए गए हैं।

वाल्व प्रवाह नियंत्रण के साथ-साथ ओपन/क्लोज नियंत्रण के लिए उत्कृष्ट है।

डायाफ्राम वाल्व अन्य वाल्वों की तुलना में प्रवाह की विशेषता में बेहतर हैं। इसे साफ करना आसान है और कणों के साथ पदार्थ को संसाधित करना बेहतर है। प्रवाह नियंत्रण के अनुप्रयोग के दौरान एयर पॉकेट की घटना दुर्लभ है।

मल्टी-पोर्ट डायाफ्राम वाल्व संयोजन

एसपीए विन्यास और जीएमपी विन्यास

उत्पाद चित्र


सतह रा

टैग: स्वच्छता वाल्व, फार्मेसी वाल्व, डायाफ्राम वाल्व
