उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | गुणा डायाफ्राम वाल्व | सामग्री: | SS316L/1.4404 |
|---|---|---|---|
| आकार: | 1 "-3" DN25-DN80 | ऑपरेशन: | स्टेनलेस स्टील एक्ट्यूएटर |
| संबंध: | वेल्डिंग | पाल बांधने की रस्सी: | ईपीडीएम+पीटीएफई |
| एक्ट्यूएटर की दिशा: | विपरीत दिशा | ||
| प्रमुखता देना: | डायाफ्राम चेक वाल्व,सैनिटरी नमूना वाल्व |
||

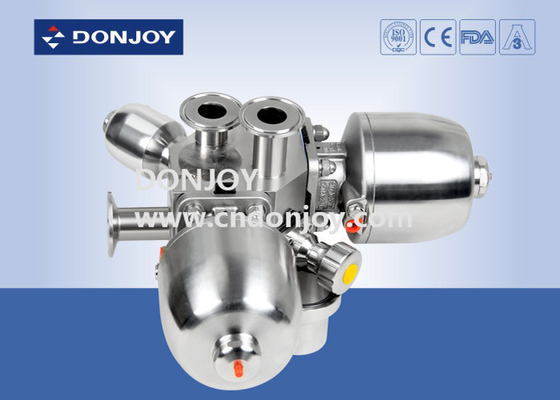

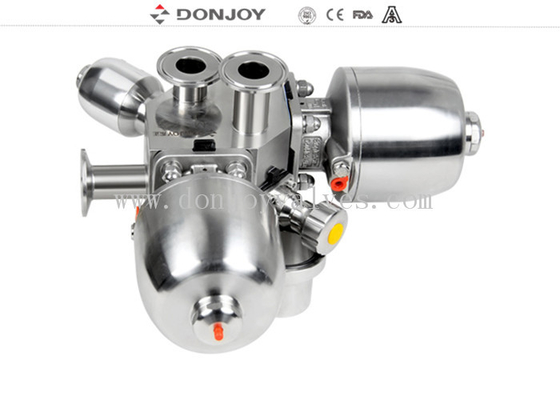

DONJOY सैनिटरी मल्टी-पोर्ट डायाफ्राम वाल्व, मल्टीपोर्ट वाल्व
विशेषताएँ
|
उत्पाद का नाम: |
SS सैनिटरी मल्टीपोर्ट न्यूमेटिक डायाफ्राम वाल्व |
|
वाल्व बॉडी सामग्री: |
SS316L |
|
सील सामग्री: |
सिंगल सिलिकॉन गैस्केट/ चिपकने वाला PTFE+EPDM/दो टुकड़े |
|
अधिकतम कार्य दबाव: |
10 बार |
|
अधिकतम कार्य तापमान: |
130 डिग्री सेल्सियस |
|
उपलब्ध आकार: |
1"-3" DN25-DN80 |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्ड/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/BPE/DIN/ISO/IDF |
|
संचालित: |
मैनुअल, न्यूमेटिक |
|
उपलब्ध संरचना: |
सीधा, टी, यू-प्रकार, टैंक बॉटम |
|
नियंत्रण: |
स्मार्ट वाल्व स्थिति निर्धारक / सी-टॉप नियंत्रण / स्थिति सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
अनुप्रयोग क्षेत्र: |
डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
अनुदेश मैनुअल: |
चीनी - अंग्रेजी द्विभाषी |
|
पोर्ट की दिशा: |
वास्तविक स्थिति के अनुसार |
विवरण
डायाफ्राम वाल्व का विभिन्न विन्यास
1. स्थिति निर्धारक/प्रक्रिया नियंत्रक (IL-TOP) के साथ डायाफ्राम वाल्व
2. नियंत्रण इकाई (C-Top) के साथ डायाफ्राम वाल्व
3. वाल्व स्थिति नियामक
4. स्थिति सेंसर मॉड्यूल
5. प्लास्टिक हैंडल
6. स्टेनलेस स्टील हैंडल
7. स्टेनलेस स्टील एक्यूएटर
8. इलेक्ट्रिक डायाफ्राम वाल्व
9. प्लास्टिक एक्यूएटर
10. बॉडी: कास्टिंग / फोर्जिंग
ऑपरेटिंग सिद्धांत
1. डायाफ्राम शरीर की सील के साथ-साथ सीट सील भी प्रदान करता है। बाहरी वातावरण के लिए कोई पथ नहीं हैं, इसलिए यह एसेप्टिक प्रक्रियाओं के लिए उपयुक्त है
2. जब वाल्व बंद होता है तो एक प्रेशर पैड जो डायाफ्राम का समर्थन करता है, शरीर पर सीलिंग फेस की ओर बढ़ता है। जब प्रेशर प्लेट चलती है तो डायाफ्राम झुक जाता है और शरीर के केंद्र में सीट क्षेत्र पर नीचे की ओर मजबूर हो जाता है जिससे शरीर के माध्यम से प्रवाह पथ बंद हो जाता है।
3. प्रेशर प्लेट के लिए शरीर का अंतर-संबंध डायाफ्राम के अत्यधिक संपीड़न को रोकता है
4. वाल्व मैनुअल ऑपरेशन और सोलनॉइड वाल्व के न्यूमेटिक ऑपरेशन कंट्रोल टॉप हो सकता है
डायाफ्राम वाल्व का प्रमाण पत्र
1. सभी सिंथेटिक राल और योजक FDA प्रमाणन के अनुरूप हैं।
2. सामग्री रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित हैं।
3.3-ए स्थिरता प्रमाणीकरण
4.CE-PED/97/23/EC
5.EN 10204-3.1
वाल्व का डायाफ्राम
1. EPDM+PTFE (चिपकने वाला)डायाफ्राम टैबलेट में उच्च रासायनिक प्रतिरोध, उच्च स्थिरता, अच्छी लचीलापन, लंबा जीवन, उच्च सीलिंग, कोई कोड डिजनरेशन नहीं है, और तापमान में उतार-चढ़ाव से प्रभावित नहीं होता है, उत्कृष्ट प्रदर्शन, चाहे वह थर्मल चक्र, कोल्ड साइकिल या स्टीम कीटाणुशोधन प्रणाली हो।
विशिष्टता: 1-3", DN20-DN80
तापमान: -20 से 120 डिग्री
2. EPDM+PTFE (अलग) यह डायाफ्राम सहनशीलता को कम कर सकता है और डायाफ्राम के सेवा जीवन को बढ़ा सकता है
विशिष्टता: 1-4", DN20-DN100
तापमान: -20 से 150 डिग्री
3 सिंगल सील (EPDM/SILICONE/FPM), रबर डायाफ्राम में एक वल्केनाइज्ड फाइबर परत एम्बेडेड है जो इसके यांत्रिक गुणों को बढ़ाता है, फिर दबाव और तापमान में डायाफ्राम में उच्च सील स्थिरता होती है, स्टेनलेस स्टील बोल्ट में फाइबर को मजबूत करना, ताकि बेहतर रबर और धातु एक साथ बंध सकें। इसलिए यह वैक्यूम वातावरण में उपयोग के लिए उपयुक्त है।
विशिष्टता: 1-4", DN20-DN100
तापमान: -10 से 120 डिग्री
4. मिनी टाइप डायाफ्राम गैस्केट (EPDM, SILICONE,FPM, EPDM+PTFE)
विशिष्टता: 1/4"-3/4", DN6-DN15
तापमान: -20 से 150 डिग्री
सतह उपचार:
1. यांत्रिक पॉलिश के लिए: आंतरिक Ra＜0.5μm, बाहरी: 1-4" सैंडब्लास्टिंग से, 1" से नीचे मिरर पॉलिश के साथ
चित्रण
विस्तृत जानकारी के लिए कृपया नीचे दिए गए आकार के फॉर्म की जाँच करें।
