उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | नियंत्रण यूनिट | शक्ति: | DC.24V |
|---|---|---|---|
| वायवीय दबाव: | 4-7bar | सुरक्षा का स्तर: | IP67 |
| ऑपरेशन इंटरफ़ेस:: | चाभी | कार्य दबाव: | 10 बार |
| अधिकतम. वर्किंग टेम्परेचर: | 70 ℃ | अधिकतम। सी - शीर्ष इकाइयाँ: | 31 सी - शीर्ष इकाइयाँ |
| प्रमुखता देना: | वायवीय वाल्व पोजिशनर,डिजिटल वाल्व पॉजिशनर |
||

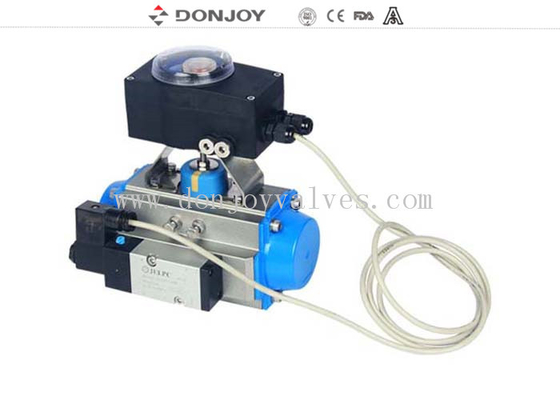

वाल्व एल्यूमीनियम actuator के साथ बुद्धिमान C TOP-1561 नियंत्रण इकाई प्रतिक्रिया पीएलसी के लिए
तकनीकी विशेषता
1 इनपुटः PNP24VDC
2. फीडबैक आउटपुट: पीएनपी डीसी 24 वी& 4-20 एमए
3बिजली की आपूर्तिः DC24V±10%
4. बस संचार:AS-I BUS
5. सटीकताः दोहराने की स्थिति सटीकता ≤ 0.2%
6. समायोजन: एकल बटन ऑटो समायोजन समारोह
7ऑपरेशन मोड: मैन्युल/ऑटोमैटिक ऑपरेशन
8. लीकप्रूफ डायग्नोस्टिक फंक्शन
9. डिस्प्लेः दो खंड प्रकाश रंग खुलाः हरा/लाल, बंदः लाल/हरा
10स्ट्रोक रेंजः 0-180 डिग्री
विनिर्देश
| उत्पाद का नाम | बुद्धिमान वाल्व पोजिशनर |
| मध्यम | चिकनाई संपीड़ित हवा, निष्क्रिय गैसें |
| अधिकतम कार्य तापमान | 70°C |
| कामकाजी दबाव | 1.5 बार - 7 बार (22PSI से 102PSI) |
| कनेक्टर | G1/8" |
| सुरक्षा का स्तर | IP67 |
| वायु प्रवाह | 200NL |
| विशेषता | दोहरी क्रिया के प्यूमेटिक एक्ट्यूएटर |
| संरचना | स्थिति सेंसर के साथ हो सकता है |
| स्ट्रोक | 180 डिग्री |
| अधिकतम C - शीर्ष इकाइयां | 31 सी - शीर्ष इकाइयां |
| कनेक्टिंग केबल | 2 मीटर |
| एएस-आई बस | अधिकतम लंबाईः 1 मीटर |
आवेदन
सी-टोप एक वायवीय नियंत्रक है जिसे इष्टतम नियंत्रण वाल्व सुनिश्चित करने के लिए डिज़ाइन किया गया है।
यह अधिकांश पीएलसी स्वचालित प्रणाली के साथ संगत है।
यह सभी प्रकार के वायवीय वाल्वों जैसे कि मिश्रण प्रूफ वाल्व, तितली वाल्व, गेंद वाल्व, डायफ्राम वाल्व, रिवर्स वाल्व और ग्लोब वाल्व आदि पर स्थापित किया जा सकता है।
डिजाइन और विशेषताएं
एएस-आई बस मास्टरिंग द्वारा सोलेनोइड वाल्व (एक्ट्यूएटर) के साथ सेंसरों को आसानी से, तेजी से और आर्थिक रूप से जोड़ना।
चूंकि केबल काफी हद तक कम हो गए हैं, इसलिए स्थापना और प्रारंभ करना अधिक सुविधाजनक हो जाता है।
इसके अलावा, शुरू करने का समय छोटा हो जाता है, और स्थापना में कुछ छिपी हुई परेशानियों से बचा जा सकता है। पार्ट्स मानक सी-टॉप के समान हैं। केवल बदल गया हिस्सा अंतर्निहित कार्ड है।एएस - I इन्सुलेशन रिप्लेसमेंट कनेक्टर और केबल कनेक्टर स्वयं.
C - TOP वाल्व नियंत्रण इकाई - - 2014
विस्थापन विनियामक संस्करण
|
मॉडल |
सेंसर |
सोलेनोइड वाल्व |
शक्ति |
संबंध |
टिप्पणियाँ |
|
1421-05-S1-V1 |
1 |
1 |
डीसी. 24V |
केबल कनेक्शन |
एकल अभिनय |
|
1421-05-S1-V2 |
1 |
2 |
डीसी. 24V |
केबल कनेक्शन |
दोहरी अभिनय |
|
1421-05-S1-V3 |
1 |
3 |
डीसी. 24V |
केबल कनेक्शन |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
|
1421-05-S1-V1-AS |
1 |
1 |
डीसी. 24V |
एएस-आई बस |
एकल अभिनय |
|
1421-05-S1-V2-AS |
1 |
2 |
डीसी. 24V |
एएस-आई बस |
दोहरी अभिनय |
|
1421-05-S1-V3-AS |
1 |
3 |
डीसी. 24V |
एएस-आई बस |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
यांत्रिक विनियमन संस्करण
|
मॉडल |
सेंसर |
सोलेनोइड वाल्व |
शक्ति |
संबंध |
टिप्पणियाँ |
|
1421-05-S1-V1-M |
1 |
1 |
डीसी. 24V |
केबल कनेक्शन |
एकल अभिनय |
|
1421-05-S1-V1-M |
2 |
1 |
डीसी. 24V |
केबल कनेक्शन |
एकल अभिनय |
|
1421-05-S1-V2-M |
2 |
2 |
डीसी. 24V |
केबल कनेक्शन |
दोहरी अभिनय |
|
1421-05-S1-V3-M |
3 |
3 |
डीसी. 24V |
केबल कनेक्शन |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
डीसी. 24V |
एएस-आई बस |
एकल अभिनय |
|
1421-05-S1-V1-AS-M |
2 |
1 |
डीसी. 24V |
एएस-आई बस |
एकल अभिनय |
|
1421-05-S1-V2-AS-M |
2 |
2 |
डीसी. 24V |
एएस-आई बस |
दोहरी अभिनय |
|
1421-05-S1-V3-AS-M |
3 |
3 |
डीसी. 24V |
एएस-आई बस |
तीन प्रभाव (मिश्रण प्रूफ वाल्व) |
