उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Product Name: | Explosion proof electronic actuator | विस्फोट प्रूफ ग्रेड: | एक्सडी II बीटी4 |
|---|---|---|---|
| प्रकार: | विस्फोट विरोधी | एक्चुएटर प्रकार: | चालू/बंद प्रकार |
| आकार: | EX-DJ-5, EX-DJ-10, EX-DJ-20, EX-DJ-40 | आउटपुट: | सक्रिय आउटपुट |
| प्रमुखता देना: | वायवीय वाल्व पोजिशनर,दोहरी क्रिया करने वाला पोजिशनिंग मशीन |
||

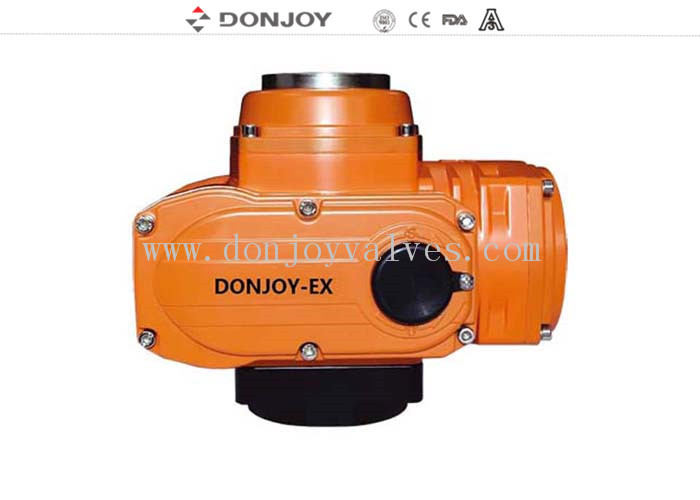

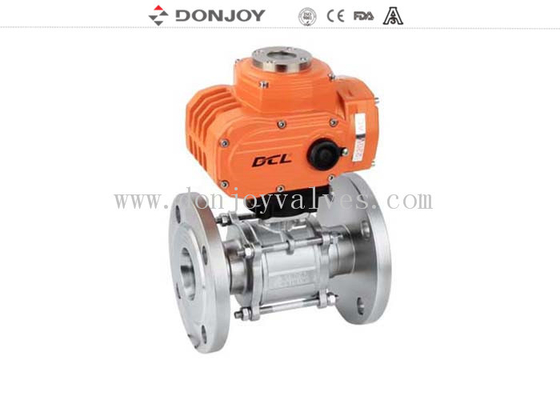

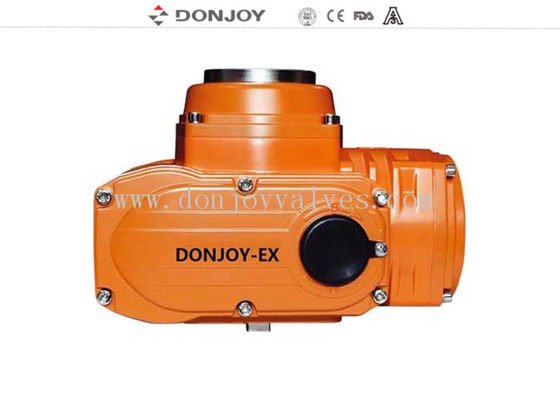

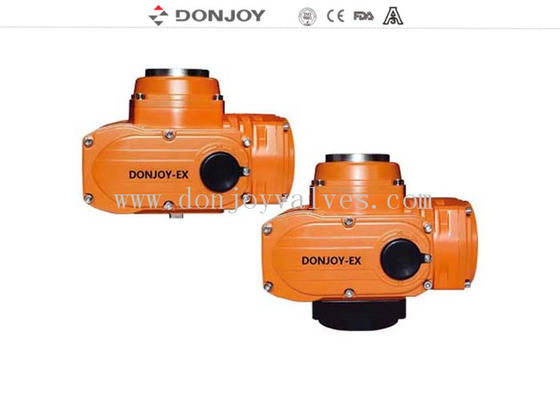

DC24V छोटे इलेक्ट्रॉनिक रोटरी वाल्व विस्फोट प्रूफ EXD II BT4 गेंद वाल्व और तितली वाल्व के लिए इलेक्ट्रिक एक्ट्यूएटर
विनिर्देश
|
उत्पाद |
DC24V छोटे इलेक्ट्रॉनिक रोटरी वाल्व विस्फोट प्रूफ EXD II BT4 गेंद वाल्व और तितली वाल्व के लिए इलेक्ट्रिक एक्ट्यूएटर |
|
शक्ति |
DC24V |
|
आकार |
EX-DJ-5, EX-DJ-10, EX-DJ-20, EX-DJ-40 |
|
चरण |
एकल चरण/3 चरण |
|
इलेक्ट्रॉनिक एक्ट्यूएटर |
विस्फोट-प्रूफ |
|
विस्फोट प्रतिरोधी स्तर |
EXD II BT4 |
|
चालू/बंद समय |
10S-45S |
|
मोर्टार |
20N.M-600N.M |
|
एकल-चरण |
AC24V/110V/220V/50Hz/60Hz |
|
आवृत्ति |
50HZ/60HZ |
|
आवेदन |
गेंद वाल्व और तितली वाल्व के लिए |
|
आउटपुट |
सक्रिय आउटपुट |
उत्पाद का प्रकार
मानक स्विच प्रकार ((B)
वाल्व ऑन/ऑफ स्विच सर्किट द्वारा किया जाता है जिसमें सक्रिय संपर्क सिग्नल आउटपुट होता है जो वाल्वों की पूरी तरह से खुली या पूरी तरह से बंद स्थिति दिखा सकता है।
निष्क्रिय संपर्क प्रकार ((S)
वाल्व ON/OFF को स्विच सर्किट द्वारा निष्पादित किया जाता है जिसमें निष्क्रिय संपर्क संकेत निकलता है जो वाल्वों की पूरी तरह से खुली या पूरी तरह से बंद स्थिति दिखा सकता है।
स्थिति संकेत का प्रकार ((K)
वाल्व चालू/बंद स्विच सर्किट द्वारा आयोजित किया जाता है खुला या बंद डिग्री वर्तमान संकेतों के एक सापेक्ष समूह के उत्पादन के साथ
खुलने की डिग्री संकेत प्रकार ((R)
वाल्वों के खोलने के कोण को स्विच सर्किट द्वारा नियंत्रित किया जाता है, जिसमें संभावित मीटर वाल्वों के खोलने के कोण के अनुरूप प्रतिरोध संकेत देता है।
मॉड्यूलेटिंग प्रकार ((A)
बुद्धिमान विनियमन और नियंत्रण मानक संकेत 4-20mA DC,0-10V,DC या 1-5V प्राप्त करके किया जाता है।यंत्रों के कंप्यूटरों द्वारा जारी किए गए डीसी मानक फीडबैक सिग्नल 4-20mA डीसी भी आउटपुट किया जाता है.
चयन तालिका
|
एनालॉग संकेत आउटपुट मॉड्यूलेटिंग प्रकार विद्युत संचालक
|
आकार | मोर्टार | वाल्व आकार की सिफारिश | |
| तितली वाल्व | गेंद वाल्व | |||
| डीजे-5 | 30S-50N.M | ≤4"-DN100 | ≤2.5" | |
| डीजे-10 | 30S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| डीजे-20 | 30S-200N.M | - | DN80-4" | |
1. मॉड्यूलिंग प्रकार- एनालॉग सिग्नल आउटपुटः इसका मतलब है कि विद्युत एक्ट्यूएटर में एक समायोजन कार्य है,
इनपुट एनालॉग सिग्नल 4-20mA और 0-10V,और आउटपुट एनालॉग सिग्नल 4-20mA एक ही समय में।
2.E प्रकार - मॉड्यूलेटिंग प्रकार:DC बिजली की आपूर्तिःDC24V/50HZ/60HZ
3.E प्रकार -मॉड्यूलेटिंग प्रकारःएक चरण बिजली की आपूर्तिः AC24V/110V/220V/50HZ/60HZ
4.E प्रकार - मॉड्यूलेटिंग प्रकार:तीन चरण बिजली की आपूर्तिः AC380C/50HZ/60HZ
|
निरंतर धारा निष्क्रिय उत्पादन चालू/बंद प्रकार विद्युत संचालक
|
आकार | मोर्टार | वाल्व आकार की सिफारिश | |
| तितली वाल्व | गेंद वाल्व | |||
| डीजे-5 | 10S-50N.M | ≤4"-DN100 | ≤2.5" | |
| डीजे-10 | 10S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| डीजे-20 | 15S-200N.M | - | DN80-4" | |
1.प्रत्यक्ष धारा चालू/बंद प्रकार निष्क्रिय आउटपुट:इसका अर्थ है कि विद्युत एक्ट्यूएटर का केवल खोलने और बंद करने का कार्य है,और निष्क्रिय स्थिति संकेत (खुलने और बंद) आउटपुट करते समय वाल्व स्थिति को समायोजित करने के कार्य का एहसास नहीं कर सकते
2. F प्रकार -अन/ऑफ प्रकार,सीधी धारा बिजली की आपूर्तिःDC24V/50HZ/60HZ
