उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ब्रांड: | डोनजॉय | आकार: | 3 इंच |
|---|---|---|---|
| स्टैनाडार्ड: | दीन, 3 ए, एसएमएस, आईएसओ | संबंध: | धागा |
| अधिकतम दबाव: | 10 बार | कार्य तापमान: | -10 ℃ से +120 （）） EPDM） |
| पाल बांधने की रस्सी: | एफ पी एम | आवरण/शाफ्ट: | AISI 316L / AISI304 |
| प्रमुखता देना: | हाइड्रोलिक सिलेंडर चेक वाल्व,पवन नियंत्रण वाल्व |
||

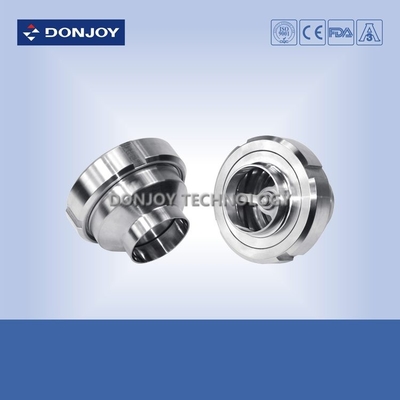

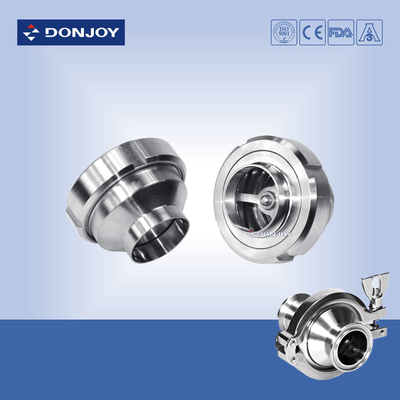

पेशेवर 3 इंच हाइड्रोलिक चेक वाल्व एफपीएम गैस्केट के साथ बैकफ्लो को रोकते हैं
हाइड्रोलिक चेक वाल्व का विकल्प
1कनेक्शनः वेल्ड, थ्रेड
2. सीएएलः एनबीआर, एफपीएम, पीटीईएफ सभी एफडीए177 के अनुसार।2600
3मानक: डीआईएन,एसएमएस, आरजेटी, आईडीएफ, आईएसओ, 3 ए
विनिर्देश
| उत्पाद का नामः | 3",SS316L सैनिटरी चेक वाल्व, थ्रेड चेक वाल्व बैकफ्लो को रोकता है |
| वाल्व शरीर सामग्रीः | SS304 या SS316L |
| सील सामग्रीः | ईपीडीएम |
| अधिकतम कार्य दबाव: | 10Bar |
| खोलने का दबावः | 0.1-0.3bar |
| अधिकतम कार्य तापमानः | 120 डिग्री सेल्सियस |
| उपलब्ध आकारः | 1/2 "-4", DN10-D100 |
| उपलब्ध कनेक्शनः | धागा, वेल्ड |
| उपलब्ध मानकः | DIN,SMS, 3A |
| प्रमाणपत्र: | एफडीए, सीई |
अनुप्रयोग:
1चेक वाल्व एक वाल्व है जो द्रव को वापस बहने से रोकता है और केवल एक दिशा में बहने को सुनिश्चित करता है।
2. यह पाइप-hammering से बचने के लिए प्रवाह कम से लौटने से रोकने के लिए इस्तेमाल किया जा सकता
3इसका उपयोग खाद्य प्रसंस्करण, पेय, शराब, तेल, सौंदर्य प्रसाधन, दवा और रासायनिक उद्योगों में किया जाता है।

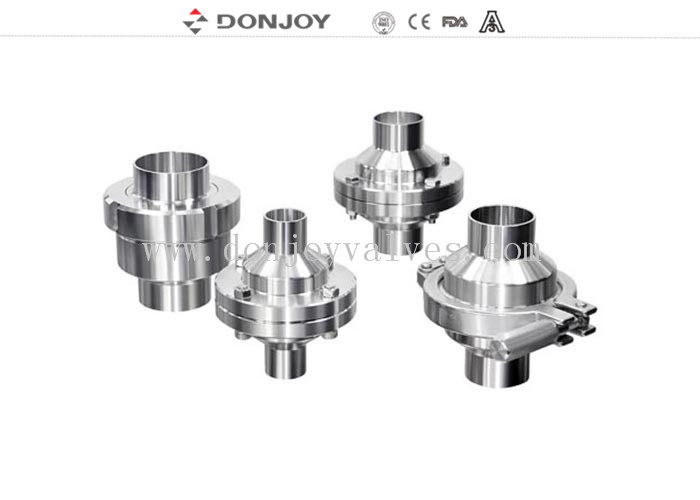

चित्रण
संचालन सिद्धांत
वाल्व तब खुलता है जब द्रव का दबाव स्प्रिंग के दबाव से अधिक हो जाता है, जब दोनों दबाव बराबर हो जाते हैं, तो वाल्व बंद हो जाता है, एक मजबूत काउंटर दबाव भी वाल्व को बंद कर देता है।
सैनिटरी वाल्व दो-पोर्ट वाले वाल्व होते हैं जिनमें अपने शरीर पर दो अलग-अलग उद्घाटन होते हैं। द्रव एक उद्घाटन में प्रवेश करता है और दूसरे से बाहर निकलता है।ये वाल्व ऐसे अनुप्रयोगों में मदद करते हैं जिनमें तरल पदार्थों को केवल एक दिशा में बहने की आवश्यकता होती है.
सैनिटरी वाल्व दो प्रकार के होते हैंः क्षैतिज और ऊर्ध्वाधर।
क्षैतिज वाल्व क्षैतिज लाइनों के लिए उपयुक्त हैं जिन्हें स्व-निकास वाल्व की आवश्यकता होती है
ऊर्ध्वाधर वाल्वों का प्रयोग ऊर्ध्वाधर या क्षैतिज दोनों प्रकार की स्थापनाओं में किया जा सकता है; क्षैतिज अनुप्रयोगों में,ऊर्ध्वाधर वाल्व मदद करते हैं जब स्व-निकास वाल्व पंप प्राइम और तापमान निरंतरता बनाए नहीं रख सकते हैं
क्षैतिज स्प्रिंग-चेक वाल्वों के मामले में, उत्पाद प्रवाह वाल्व में एक डिस्क को सीट से दूर धकेलता है।इलेक्ट्रोपोलिश स्प्रिंग डिस्क को इसकी मूल स्थिति में वापस लाएगा और इसे बंद रखने के लिए सीट के खिलाफ पकड़ लेगा. बैकफ्लो दबाव भी डिस्क को बंद स्थिति में मजबूर करेगा।
चेक वाल्व ऐसे परिदृश्यों में मदद करते हैं जिनमें प्रक्रिया पाइपलाइनों की निकासी की आवश्यकता होती है। यह कई कारणों से हो सकता है, विशेष रूप से उत्पाद वसूली या जल निकासी से संबंधित।कुछ अनुप्रयोगों में पाइपलाइनों या टैंकों में उत्पादों पर हवा के हलचल की भी आवश्यकता हो सकती है।चेक वाल्व इसे पूरा कर सकते हैं।
सैनिटरी चेक वाल्व लगाते समय ध्यान में रखने वाली बातें
बॉल चेक वाल्व
ऊर्ध्वाधर सेटिंग में, उत्पाद को नीचे से ऊपर तक बहना पड़ता है ताकि गुरुत्वाकर्षण गेंद को सीट में और बाहर धकेल सके।क्षैतिज स्थिति में, वाल्व का घुमावदार भाग ऊर्ध्वाधर और पाइप के लिए 90 डिग्री पर होना चाहिए। यह सुनिश्चित करता है कि वाल्व स्वतंत्र रूप से ड्रेनेज हो और गेंद ठीक से बैठ जाए।
डिस्क चेक वाल्व
डिस्क चेक वाल्व ऊर्ध्वाधर सेटिंग में मुक्त-निकास नहीं करते हैं। इसलिए, उन्हें मुक्त-निकास के लिए, उन्हें क्षैतिज स्थिति में होने की आवश्यकता है।
प्रमाणपत्र
डोनजॉय जीएमपी, ईएचईडीजी मानक के अनुसार 3 ए, सीई, एफडीए आदि द्वारा प्रमाणित उत्पादों का निर्माण करता है। उत्पादन सख्ती से आईएसओ 9001-2008 प्रबंधन प्रणाली को लागू करता है।
