| सामग्री: | 304 / 316L | आकार: | DN10 - DN300, 1/2 " - 12" |
|---|---|---|---|
| ऑपरेशन: | प्लास्टिक मल्टी - स्थिति हैंडल | संपर्क मोड: | clamped |
| संरचना: | मल्टी - पोजिशन हैंडल और बटरफ्लाई वाल्व | मीडिया का तापमान: | मध्यम |
| प्रमुखता देना: | स्टेनलेस स्टील बटरफ्लाई वाल्व,प्यूरेमिक बटरफ्लाई वाल्व |
||

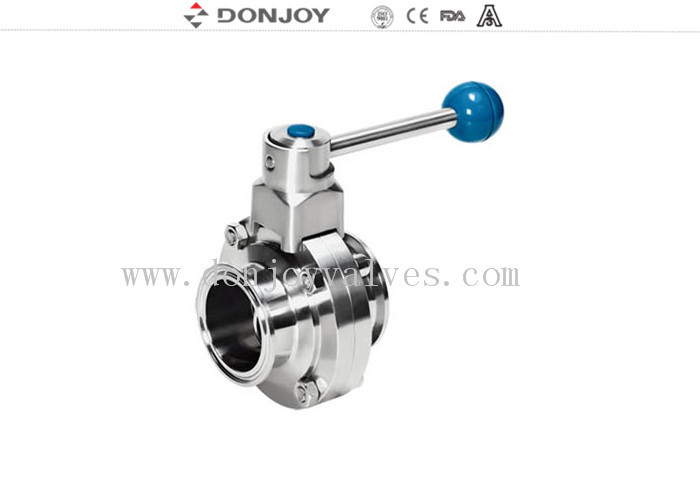

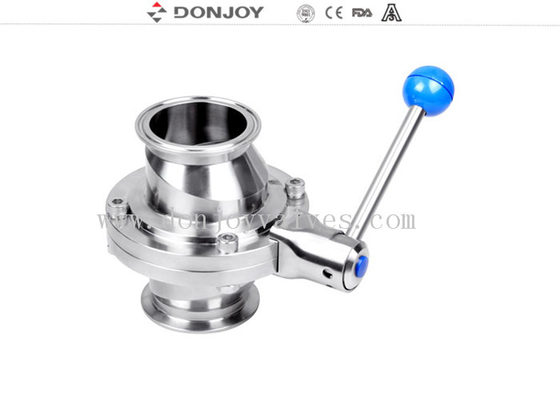

स्टेनलेस स्टील क्लैंप्ड एंड एक्ट्यूएटेड बटरफ्लाई वाल्व हाई प्योरिटी पुल हैंड
उत्पाद का नाम
सैनिटरी वेल्डेड बटरफ्लाई वाल्व,
सैनिटरी स्टेनलेस स्टील थ्री पीस फ्लैंज बटरफ्लाई वाल्व,
सैनिटरी स्टेनलेस स्टील थ्रेड बटरफ्लाई वाल्व,
सैनिटरी स्टेनलेस स्टील क्लैंप बटरफ्लाई वाल्व,
स्टेनलेस स्टील सैनिटरी मैनुअल बटरफ्लाई वाल्व (3A, DIN, SMS, ISO, RJT, DS, BS)
तकनीकी विशिष्टताएँ
अधिकतम दबाव: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
न्यूनतम दबाव: 0.2Bar
कार्य तापमान: -10C° से +120 डिग्री (EPDM)
विशेषताएँ
|
उत्पाद का नाम: |
स्टेनलेस स्टील बटरफ्लाई वाल्व क्लैंप्ड एंड SS316L/304 हाई प्योरिटी पुल हैंड वाल्व |
|
वाल्व बॉडी सामग्री: |
SS304/316L |
|
सील सामग्री: |
EPDM (मानक) FPM/सिलिकॉन/NBR, FDA177.2600 |
|
अधिकतम कार्य दबाव: |
5Bar |
|
अधिकतम कार्य तापमान: |
120 डिग्री सेल्सियस |
|
उपलब्ध आकार: |
DN10-DN300, 1/2"-12" |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्डिंग/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/DIN/SMS/RJT/ISO/IDF |
|
संचालित: |
मैनुअल, वायवीय, इलेक्ट्रिक |
|
हैंडल अनुप्रयोग: |
दो-स्थिति हैंडल, तीन-स्थिति हैंडल, चार-स्थिति पुल हैंडल, बहु-स्थिति प्लास्टिक हैंडल और बहु-स्थितिस्टेनलेस स्टील हैंडल |
|
नियंत्रण: |
स्मार्ट वाल्व स्थिति संकेतक / सी-टॉप नियंत्रण / स्थिति सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
अनुप्रयोग क्षेत्र: |
डेयरी, भोजन, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
प्लास्टिक बहु-स्थिति हैंडल का मॉडल: |
NO. VSB04 / NO.VSB06 / NO.VSB08 |
|
हैंडल की स्थापना: |
वाल्व के एक तरफ |
उत्पाद विवरण:
वाल्व की सामग्री: AISI304, AISI316L
वाल्व का मानक: DIN/SMS/3A/ISO/IDF
पाइपलाइन का प्रवाह प्रभुत्व: DN25-150&1"-6", स्टेनलेस स्टील पाइपलाइन प्रणाली पर लागू
कार्य सिद्धांत: ड्राइविंग गियर द्वारा रिमोट-नियंत्रित संचालन या हैंडल द्वारा मैनुअल संचालन
तीन ड्राइव रूप: सामान्य रूप से बंद, सामान्य रूप से खुला और दो एयर फ्ल्यू द्वारा अलग से खोला और बंद किया गया।
माध्यम: बीयर, डेयरी, पेय, फार्मेसी।
डिजाइन और विशेषताएं
कॉम्पैक्ट और मजबूत डिजाइन
उपलब्ध आकार DN25-DN300(1/2"-12")
मल्टी-पोजिशन हैंडल DN100/4" तक उपयुक्त है
पुल हैंड DN25-DN300(1/2"-12") PED97/23EC FDA.177.2600 तक उपयुक्त है
वाल्व बॉडी को किसी भी प्रकार के कनेक्शन के साथ बदला जा सकता है
ऑपरेशन
1. पुल हैंडल
2. सेंसर के साथ पुल हैंडल
3. फाइन-ट्यूनिंग हैंडल
4. मल्टी-पोजिशन हैंडल
5. मल्टी-पोजिशन हैंडल (09 टाइप ब्लू प्लास्टिक)
6. मल्टी-पोजिशन हैंडल (11 टाइप स्टेनलेस स्टील)
7. मल्टी-पोजिशन हैंडल (13 टाइप स्टेनलेस स्टील लॉक करने योग्य हैंडल)
8. इलेक्ट्रिक
9. एल्यूमीनियम एक्ट्यूएटर
10. एसएस वायवीय+सी-टॉप+पोजिशनर...
ऑपरेटिंग टॉर्क (N.M
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
तकनीकी डेटा
|
आकार |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
