उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | 304 / 316L | सतह: | Ra0.8um |
|---|---|---|---|
| ऑपरेशन: | प्लास्टिक मल्टी - स्थिति हैंडल | संपर्क मोड: | clamped |
| संरचना: | मल्टी - पोजिशन हैंडल और बटरफ्लाई वाल्व | मीडिया का तापमान: | मध्यम |
| अधिकतम तापमान: | 120 डिग्री | अधिकतम दबाव: | 10 बार |
| प्रमुखता देना: | स्टेनलेस स्टील बटरफ्लाई वाल्व,प्यूरेमिक बटरफ्लाई वाल्व |
||

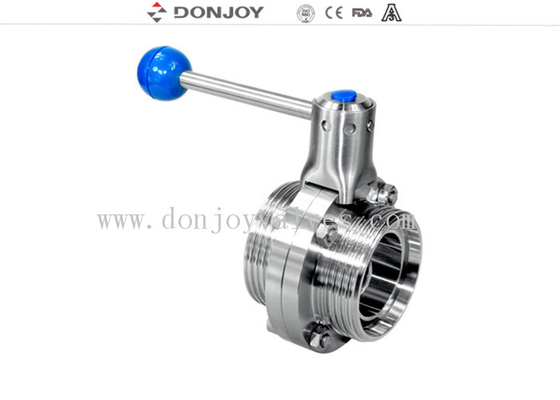

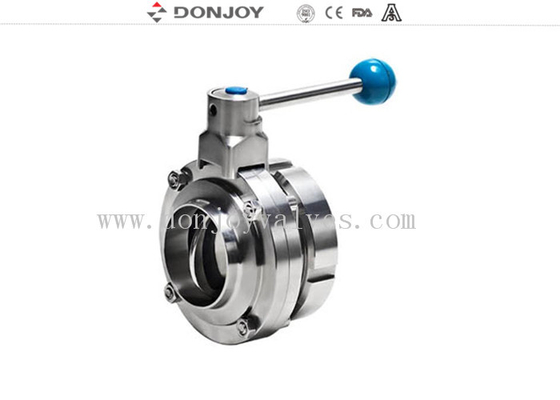

DONJOY उच्च गुणवत्ता वाले सैनिटरी स्टेनलेस स्टील 304 / 316L DN 50 बटरफ्लाई वाल्व सिंगल वेल्ड और DIN थ्रेडेड
तकनीकी विशिष्टताएँ
अधिकतम दबाव: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
न्यूनतम दबाव: 0.2Bar
कार्य तापमान: -10C° से +120 डिग्री (EPDM)
विशेषताएँ
|
उत्पाद का नाम: |
स्टेनलेस स्टील 304/316L, DN 50 सिंगल वेल्ड सिंगल DIN थ्रेडेड बटरफ्लाई वाल्व |
|
वाल्व बॉडी सामग्री: |
SS304/316L |
|
सील सामग्री: |
EPDM (मानक) FPM/SILICON/NBR, FDA177.2600 |
|
अधिकतम कार्य दबाव: |
10Bar |
|
अधिकतम कार्य तापमान: |
120 डिग्री C |
|
उपलब्ध आकार: |
DN10-DN300, 1/2"-12" |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्डिंग/थ्रेड/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/DIN/SMS/RJT/ISO/IDF |
|
संचालित: |
मैनुअल, वायवीय, इलेक्ट्रिक |
|
हैंडल अनुप्रयोग: |
दो-स्थिति हैंडल, तीन-स्थिति हैंडल, चार-स्थिति पुल हैंडल, बहु-स्थिति प्लास्टिक हैंडल और बहु-स्थिति स्टेनलेस स्टील हैंडल |
|
नियंत्रण: |
स्मार्ट वाल्व स्थिति संकेतक / C-TOP नियंत्रण / स्थिति सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
अनुप्रयोग क्षेत्र: |
डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
प्लास्टिक बहु-स्थिति हैंडल का मॉडल: |
NO. VSB04 / NO.VSB06 / NO.VSB08 |
|
हैंडल की स्थापना: |
वाल्व के एक तरफ |
डिजाइन और विशेषताएं
कॉम्पैक्ट और मजबूत डिजाइन
उपलब्ध आकार DN25-DN300(1/2"-12")
बहु-स्थिति हैंडल DN100/4" तक उपयुक्त है
पुल हैंड DN25-DN300(1/2"-12") तक उपयुक्त है
PED97/23EC
FDA.177.2600
वाल्व बॉडी को किसी भी प्रकार के कनेक्शन के साथ बदला जा सकता है
कनेक्शन
क्लैंप्ड, वेल्डेड और थ्रेडेड आदि।
अनुप्रयोग
खाद्य-प्रसंस्करण, फार्मेसी और रासायनिक उद्योगों में उपयोग किया जाता है।
ऑपरेटिंग सिद्धांत
एक्ट्यूएटर के माध्यम से स्वचालित रूप से या हैंडल के साथ मैन्युअल रूप से संचालित किया जा सकता है
हैंडल वाल्व को OPEN या CLOSED स्थिति में ब्लॉक करता है, निश्चित रूप से, अन्य स्थिति भी उपलब्ध हैं।
एक्ट्यूएटर अक्षीय गति के पिस्टन को 90 डिग्री में धकेलता है ताकि यह बटरफ्लाई वाल्व को नियंत्रित करे।
विभिन्न हैंडल
1. पुल हैंडल
2, बहु-स्थिति हैंडल (नीला प्लास्टिक)
3. बहु-स्थिति हैंडल (स्टेनलेस स्टील) लॉक करने योग्य
पैकेजिंग विवरण
प्रत्येक वाल्व के लिए बबल पैक।
बाहरी पैकिंग कार्टन या प्लाईवुड के मामले हैं।
या ग्राहकों के अनुरोध के अनुसार।
डिलीवरी विवरण
आमतौर पर टी/टी डाउन पेमेंट प्राप्त करने के 20 दिनों के भीतर।
ऑपरेटिंग टॉर्क (N.M)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
