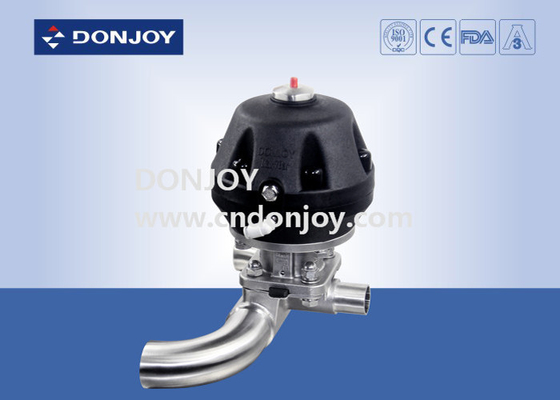

एएसएमई बीपीई के अनुसार प्लास्टिक वायवीय यू प्रकार तीन तरह के डायफ्राम वाल्व

एएसएमई बीपीई के अनुसार प्लास्टिक वायवीय यू प्रकार तीन तरह के डायफ्राम वाल्व

विनिर्देश


विवरण
डायफ्राम वाल्व की विभिन्न संरचनाएं

वायवीय संचालन

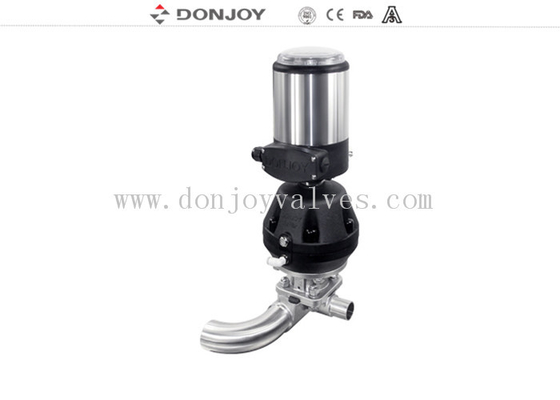

1पोजिशनिंग/प्रक्रिया नियंत्रक के साथ डिडाफ्राम वाल्व (IL-TOP)
2. नियंत्रण इकाई के साथ डायफ्राम वाल्व ((सी-टॉप) मिमी सी टॉप
3वाल्व स्थिति नियामक
4स्थिति सेंसर मॉड्यूल
5. स्टेनलेस स्टील actuator

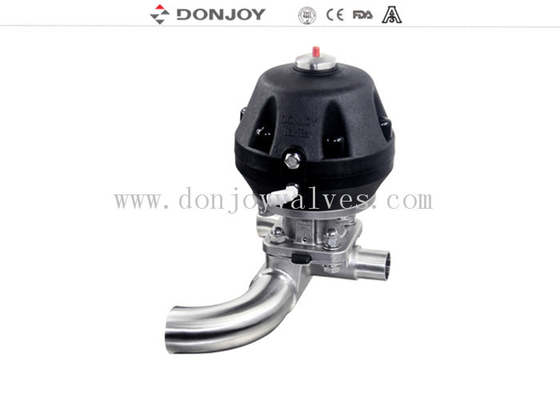

6प्लास्टिक एक्ट्यूएटर

विद्युत संचालन
7विद्युत डायाफ्राम वाल्व

मैनुअल ऑपरेशन
8प्लास्टिक हैंडल
9स्टेनलेस स्टील के हैंडल

वाल्व शरीर सामग्री
10शरीर: कास्टिंग / फोर्जिंग

अनुप्रयोग:
डायफ्राम वाल्व, मैन्युअल या वायवीय रूप से संचालित, विशेष रूप से दवा उद्योगों में स्वच्छता और निरोधक प्रक्रियाओं में उपयोग के लिए डिज़ाइन किए गए हैं।
यह वाल्व प्रवाह नियंत्रण के साथ-साथ खुले/बंद नियंत्रण के लिए उत्कृष्ट है।
अन्य वाल्वों की तुलना में डायफ्राम वाल्वों में प्रवाह की विशेषता बेहतर होती है। इसे साफ करना और कणों के साथ पदार्थ को संसाधित करना बेहतर होता है।प्रवाह नियंत्रण के अनुप्रयोग के दौरान हवा की जेब की घटना दुर्लभ है.

वाल्व शरीरः
फोर्जिंग बॉडीरिक्त स्टेनलेस स्टील के एक टुकड़े के माध्यम से है, फोर्जिंग प्रक्रिया में, उच्च तापमान फोर्जिंग प्रदान के साथ, एक्सट्रूज़न रिक्त के माध्यम से आकार परिवर्तन,शरीर घनत्व उच्च के बाद फोर्जिंग के माध्यम से, संरचना अधिक समान है, कोई रेत छेद और अन्य अशुद्धियों नहीं है। फिर प्रसंस्करण केंद्र के माध्यम से उच्च परिशुद्धता मशीनिंग करते हैं।

कास्टिंग बॉडीमोल्ड पैराफिन मोम मॉडल, मिट्टी के बरतन में पैराफिन मोम मॉडल घुसपैठ द्वारा बनाया जाता है, ताकि पूरे शरीर मोम मोल्ड सतह मजबूत मिट्टी के बरतन की एक परत का गठन करते हैं।फिर स्टेनलेस स्टील के समाधान के पिघलने में, ठंडा करने के बाद मिट्टी के बरतन की उपस्थिति को बंद कर देता है, रिक्त शरीर uo.Casting आकार बहुत सटीक है बनाया जाता है, बाहरी उपस्थिति एक चिकनी, साफ और साफ है।

संचालन के सिद्धांत

1. डायफ्राम शरीर सील के साथ ही सीट सील प्रदान करते हैं. वहाँ बाहरी वातावरण के लिए कोई मार्ग नहीं हैं, इसलिए यह अशुद्ध प्रक्रियाओं के लिए उपयुक्त है

2जब वाल्व बंद हो जाता है तो एक दबाव पैड जो डायफ्राम को समर्थन देता है, शरीर पर सीलिंग चेहरे की ओर बढ़ता है।जब दबाव प्लेट को स्थानांतरित करता है, तो डायफ्राम झुक जाता है और शरीर के केंद्र में सीट क्षेत्र पर मजबूर किया जाता है, जिससे शरीर के माध्यम से प्रवाह पथ बंद हो जाता है.

3शरीर के दबाव प्लेट के बीच संबंध डायफ्राम के अधिक संपीड़न को रोकता है।

4. वाल्व मैनुअल ऑपरेशन और वायवीय ऑपरेशन के नियंत्रण टॉप हो सकता है

डायफ्राम वाल्व का प्रमाणपत्र

1सभी सिंथेटिक राल और योजक एफडीए प्रमाणन के अनुरूप हैं।

2सामग्री की रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित है।

3.3-एक स्थिरता प्रमाणीकरण

4.CE-PED/97/23/EC

5.EN 10204-3.1

वाल्व का डायफ्राम

1. ईपीडीएम+पीटीएफई (एडेसिव)डायफ्राम टैबलेट में उच्च रासायनिक प्रतिरोध, उच्च स्थिरता, अच्छी लचीलापन, लंबा जीवन, उच्च सीलिंग, कोई कोड अपक्षय नहीं है और तापमान उतार-चढ़ाव से प्रभावित नहीं है, उत्कृष्ट प्रदर्शन,क्या यह ताप चक्र है, शीत चक्र, या भाप कीटाणुशोधन प्रणाली।

सप्सिफिकेशनः 1-3", DN20-DN80

तापमान: -20 से 120 डिग्री

2. ईपीडीएम+पीटीएफई (अलग) यह डायफ्राम सहिष्णुता को कम कर सकता है और डायफ्राम के सेवा जीवन को बढ़ा सकता है

सप्सिफिकेशनः 1-4", DN20-DN100

तापमान: -20 से 150 डिग्री

3 एकल सील (EPDM/SILICONE/FPM), रबर डायफ्राम में ज्वलनशील फाइबर परत की एक परत एम्बेडेड है, जो इसके यांत्रिक गुणों को बढ़ाता है, फिर दबाव और तापमान में डायफ्राम उच्च सील स्थिरता है,स्टेनलेस स्टील बोल्ट में फाइबर कठोरता को मजबूत करनाइसलिए यह वैक्यूम वातावरण में उपयोग के लिए उपयुक्त है।

सप्सिफिकेशनः 1-4", DN20-DN100

तापमान: -10 से 120 डिग्री

4. मिनी प्रकार के डायफ्राम गास्केट (EPDM, SILICONE,FPM, EPDM+PTFE)

सप्सिफिकेशनः 1/4 "-3/4", DN6-DN15

तापमान: -20 से 150 डिग्री

सतह उपचार:

1मैकेनिकल पॉलिशिंग के लिए: आंतरिक Ra < 0.5μm, बाहरी: 1-4 " से सैंडब्लास्टिंग, 1 से नीचे" दर्पण पॉलिश के साथ

यदि आपको अधिक जानकारी की आवश्यकता है, तो कृपया हमसे सीधे संपर्क करें।
