उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | मैनुअल वेल्डेड डायाफ्राम वाल्व | सामग्री: | SS316L / 1.4404 |
|---|---|---|---|
| आकार: | 1 '' - 4 '', DN25 - DN100 | ऑपरेशन: | शारीरिक संचालन |
| संबंध: | वेल्डेड एंड्स | पाल बांधने की रस्सी: | ईपीडीएम + पीटीएफई |
| संरचना: | प्लास्टिक हैंड व्हील के साथ | पोर्ट: | 3 बंदरगाह |
| प्रमुखता देना: | सैनिटरी नमूना वाल्व,3 तरह का डायाफ्राम वाल्व |
||

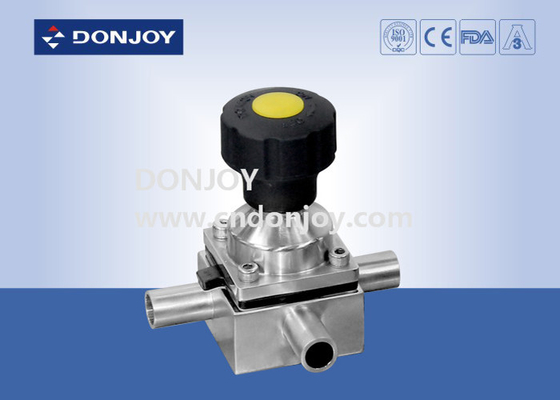

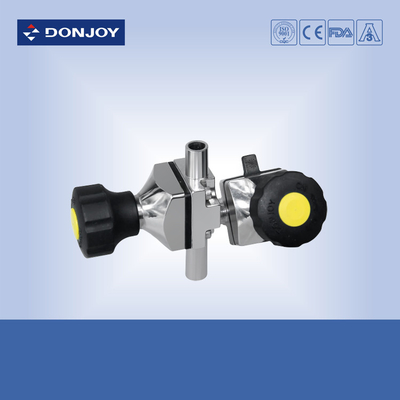

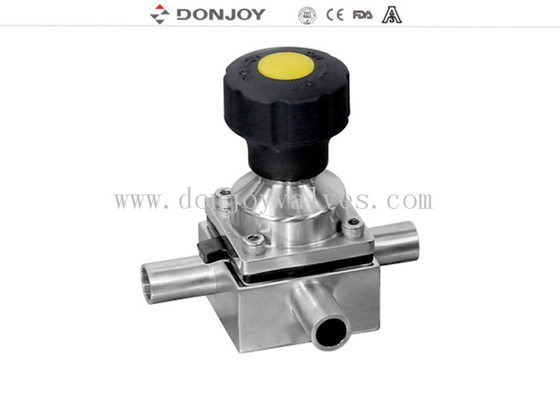

SS 316L प्लास्टिक मैनुअल मिनी थ्री वे डायाफ्राम वाल्व 3 के साथ पोर्ट, वेल्डेड एंड्स
विशेष विवरण
|
उत्पाद का नाम: |
SS 316L प्लास्टिक मैनुअल मिनी थ्री वे डायाफ्राम वाल्व 3 के साथपोर्ट, वेल्डेड एंड्स |
|
वाल्व बॉडी सामग्री: |
1.4404/316L/ASME BPE 316L/1.4435 (फोर्जिंग बॉडी) |
|
सील सामग्री: |
सिंगल सिलिकॉन गैस्केट/ चिपकने वाला PTFE+EPDM/दो टुकड़े |
|
अधिकतम कार्यशील दबाव: |
10Bar |
|
अधिकतम कार्यशील तापमान: |
-30 डिग्री से 130 डिग्री सेल्सियस |
|
उपलब्ध आकार: |
1''-4'', DN25-DN100 |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्डिंग/थ्रेड/विशेष कनेक्शन |
|
ऑपरेशन: |
मैनुअल प्लास्टिक हैंडल व्हील |
|
हैंडल व्हील: |
स्टेनलेस स्टील या प्लास्टिक वैकल्पिक है |
|
उपलब्ध मानक: |
3A/BPE/DIN/ISO/IDF |
|
संचालित: |
मैनुअल, वायवीय |
|
उपलब्ध संरचना: |
सीधा, टी, यू-प्रकार, टैंक बॉटम |
|
नियंत्रण: |
स्मार्ट वाल्व पोजिशनर / सी-टॉप कंट्रोल / पोजीशन सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
अनुप्रयोग क्षेत्र: |
डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
पैकेजिंग विवरण: |
प्रत्येक वाल्व के लिए बबल पैक। बाहरी पैकिंग कार्टन या प्लाईवुड के मामले हैं। या ग्राहकों के अनुरोध के अनुसार। |
|
डिलीवरी विवरण: |
आमतौर पर टी/टी डाउन पेमेंट प्राप्त करने के 20 दिनों के भीतर। |
अनुप्रयोग
डायाफ्राम वाल्व, मैन्युअल या वायवीय रूप से संचालित, विशेष रूप से दवा उद्योगों में स्वच्छता और एसेप्टिक प्रक्रियाओं में उपयोग के लिए डिज़ाइन किए गए हैं।
वाल्व प्रवाह नियंत्रण के साथ-साथ ओपन/क्लोज कंट्रोल के लिए उत्कृष्ट है।
डायाफ्राम वाल्व अन्य वाल्वों की तुलना में प्रवाह की विशेषता में बेहतर हैं। कणों के साथ पदार्थ को साफ करना और संसाधित करना आसान है। प्रवाह नियंत्रण के अनुप्रयोग के दौरान एयर पॉकेट की घटना दुर्लभ है।
1. पोजिशनर/प्रोसेस कंट्रोलर (IL-TOP) के साथ डायाफ्राम वाल्व
2. कंट्रोल यूनिट (सी-टॉप) के साथ डायाफ्राम वाल्व
3. वाल्व स्थिति नियामक
4. स्थिति सेंसर मॉड्यूल
5. स्टेनलेस स्टील एक्ट्यूएटर
6. प्लास्टिक एक्ट्यूएटर
इलेक्ट्रिक ऑपरेशन
7. इलेक्ट्रिक डायाफ्राम वाल्व
मैनुअल ऑपरेशन
8. प्लास्टिक हैंडल
9. स्टेनलेस स्टील हैंडल
वाल्व बॉडी सामग्री
10. बॉडी: कास्टिंग / फोर्जिंग
ऑपरेटिंग सिद्धांत
1. डायाफ्राम बॉडी सील के साथ-साथ सीट सील भी प्रदान करता है। बाहरी वातावरण के लिए कोई रास्ता नहीं है, इसलिए यह एसेप्टिक प्रक्रियाओं के लिए उपयुक्त है
2. जब वाल्व बंद हो जाता है तो एक प्रेशर पैड जो डायाफ्राम का समर्थन करता है, बॉडी पर सीलिंग फेस की ओर बढ़ता है। जब प्रेशर प्लेट चलती है तो डायाफ्राम झुक जाता है और बॉडी के केंद्र में सीट क्षेत्र पर नीचे की ओर मजबूर हो जाता है जिससे बॉडी के माध्यम से प्रवाह पथ बंद हो जाता है।
3. प्रेशर प्लेट के लिए बॉडी का अंतर संबंध डायाफ्राम के अत्यधिक संपीड़न को रोकता है
4. वाल्व मैनुअल ऑपरेशन और वायवीय ऑपरेशन कंट्रोल टॉप सोलनॉइड वाल्व हो सकता है
डायाफ्राम वाल्व का प्रमाण पत्र
1. सभी सिंथेटिक राल और योजक एफडीए प्रमाणन का अनुपालन करते हैं।
2. सामग्री रासायनिक संरचना, भौतिक गुण और विनिर्माण प्रक्रिया प्रलेखित हैं।
3.3-ए स्थिरता प्रमाणीकरण
4.CE-PED/97/23/EC
5.EN 10204-3.1
वाल्व का डायाफ्राम
1. EPDM+PTFE (चिपकने वाला)डायाफ्राम टैबलेट में उच्च रासायनिक प्रतिरोध, उच्च स्थिरता, अच्छी लचीलापन, लंबा जीवन, उच्च सीलिंग, कोई कोड डिजनरेशन नहीं है, और तापमान में उतार-चढ़ाव से प्रभावित नहीं होता है, उत्कृष्ट प्रदर्शन, चाहे वह थर्मल चक्र, कोल्ड साइकिल या स्टीम कीटाणुशोधन प्रणाली हो।
विशिष्टता: 1-3", DN20-DN80
तापमान: -20 से 120 डिग्री
2. EPDM+PTFE (अलग) यह डायाफ्राम सहनशीलता को कम कर सकता है और डायाफ्राम के सेवा जीवन को बढ़ा सकता है
विशिष्टता: 1-4", DN20-DN100
तापमान: -20 से 150 डिग्री
3 सिंगल सील (EPDM/SILICONE/FPM), रबर डायाफ्राम एक वल्केनाइज्ड फाइबर परत में एम्बेडेड है जो इसके यांत्रिक गुणों को बढ़ाता है, फिर दबाव और तापमान में डायाफ्राम में उच्च सील स्थिरता होती है, स्टेनलेस स्टील बोल्ट में फाइबर को मजबूत करना, ताकि बेहतर रबर और धातु एक साथ बंध सकें। इसलिए यह वैक्यूम वातावरण में उपयोग के लिए उपयुक्त है।
विशिष्टता: 1-4", DN20-DN100
तापमान: -10 से 120 डिग्री
4. मिनी टाइप डायाफ्राम गैस्केट (EPDM, SILICONE,FPM, EPDM+PTFE)
विशिष्टता: 1/4"-3/4", DN6-DN15
तापमान: -20 से 150 डिग्री
सतह उपचार:
1. यांत्रिक पॉलिश के लिए: आंतरिक Ra＜0.5�m, बाहरी: 1-4" सैंडब्लास्टिंग से, 1" से नीचे मिरर पॉलिश के साथ
यदि अधिक जानकारी की आवश्यकता है, तो कृपया हमसे सीधे संपर्क करें।
