उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | 3 नियंत्रण वाल्व और 5 पोर्ट के साथ मल्टीपोर्ट डायाफ्राम | ऑपरेशन: | मैनुअल और वायवीय सभी को कॉन्फ़िगर किया जा सकता है |
|---|---|---|---|
| आकार: | 1 इंच से 4 इंच, DN25 से DN100 | निर्यात संबंध मोड: | क्लैंप, वेल्डिंग, विशेष इंटरफ़ेस |
| वाल्व बोडी: | कास्टिंग बॉडी | मानक: | DIN32676/DIN11850-1/2, ASME BPE/ASTM 269 |
| प्रकार: | एम-53A | डिजाइन: | न्यूनतम मृत कोण |
| प्रमुखता देना: | सैनिटरी नमूना वाल्व,3 तरह का डायाफ्राम वाल्व |
||

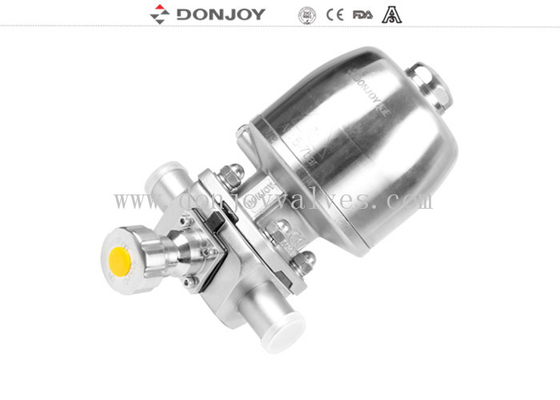

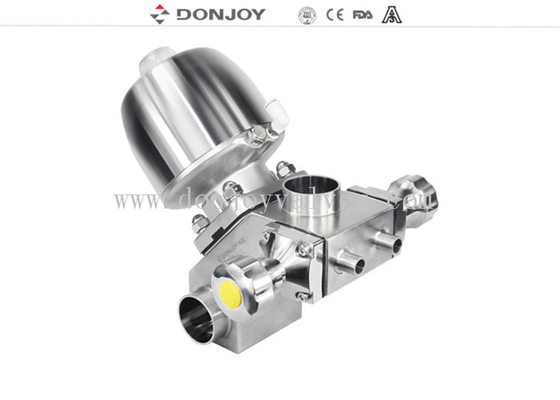

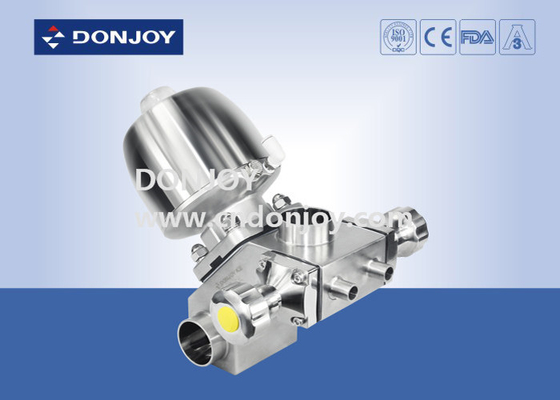

प्रकार M-53 सैनिटरी इनॉक्स मल्टीपोर्ट डायाफ्राम जिसमें 3 कंट्रोल वाल्व और 5 पोर्ट हैं, 3A और FDA प्रमाणपत्र के साथ
अनुप्रयोग
डायाफ्राम वाल्व, मैन्युअल या वायवीय रूप से संचालित, विशेष रूप से उपयोग के लिए डिज़ाइन किए गए हैं
फार्मास्युटिकल उद्योगों में स्वच्छता और एसेप्टिक प्रक्रियाएं।
वाल्व प्रवाह नियंत्रण के साथ-साथ ओपन/क्लोज नियंत्रण के लिए उत्कृष्ट है।
डायाफ्राम वाल्व अन्य वाल्वों की तुलना में प्रवाह की विशेषता में बेहतर हैं। इसे साफ करना आसान है और कणों वाले पदार्थ को संसाधित करना बेहतर है। प्रवाह नियंत्रण के अनुप्रयोग के दौरान एयर पॉकेट की घटना दुर्लभ है।
विशेष विवरण
उत्पाद का नाम: | प्रकार M-53 स्टेनलेस स्टील मल्टीपोर्ट डायाफ्राम जिसमें 3 कंट्रोल |
वाल्व बॉडी सामग्री: | SS316L |
सील सामग्री: | सिंगल सिलिकॉन गैस्केट/ चिपकने वाला PTFE+EPDM/ दो टुकड़े |
अधिकतम कार्यशील दबाव: | 6Bar से 10 Bar (डायाफ्राम पर निर्भर करता है |
अधिकतम कार्यशील तापमान: | -30 से 120 डिग्री सेल्सियस |
उपलब्ध आकार: | 1''-4'', DN25-DN100 |
उपलब्ध कनेक्शन: | क्लैंप/वेल्ड/विशेष कनेक्शन |
उपलब्ध मानक: | 3A/BPE/DIN/ISO/IDF |
संचालित: | मैनुअल, वायवीय |
उपलब्ध संरचना: | सीधा, टी, यू-प्रकार, टैंक बॉटम |
नियंत्रण: | स्मार्ट वाल्व पोजिशनर / सी-टॉप कंट्रोल / पोजीशन सेंसर |
प्रमाणपत्र: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
अनुप्रयोग क्षेत्र: | डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
तरल का प्रवेश द्वार | टैंक बॉटम भरना |
वाल्व बॉडी | कास्टिंग बॉडी या फोर्जिंग बॉडी उपलब्ध हैं |
पैकेजिंग विवरण | प्रत्येक वाल्व के लिए बबल पैक, बाहरी कार्टन या प्लाईवुड केस |
डिलीवरी विवरण | आमतौर पर T/T डाउन पेमेंट प्राप्त करने के 20 दिनों के भीतर |
डायाफ्राम वाल्व का विभिन्न विन्यास
1. पोजिशनर/प्रोसेस कंट्रोलर (IL-TOP) के साथ डायाफ्राम वाल्व
2. कंट्रोल यूनिट (C-Top) के साथ डायाफ्राम वाल्व
3. वाल्व पोजीशन रेगुलेटर
4. पोजीशन सेंसर मॉड्यूल
5. प्लास्टिक हैंडल
6. स्टेनलेस स्टील हैंडल
7. स्टेनलेस स्टील एक्ट्यूएटर
8. इलेक्ट्रिक डायाफ्राम वाल्व
9. प्लास्टिक एक्ट्यूएटर

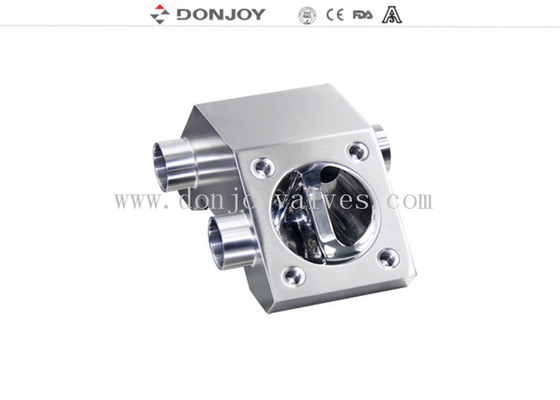

10. बॉडी: कास्टिंग / फोर्जिंग
फोर्जिंग बॉडी खाली स्टेनलेस स्टील के एक टुकड़े के माध्यम से होता है, फोर्जिंग प्रक्रिया में, उच्च तापमान फोर्जिंग के साथ, एक्सट्रूज़न खाली आकार परिवर्तन के माध्यम से, फोर्जिंग के बाद बॉडी डेंसिटी अधिक होती है, संरचना अधिक समान होती है, कोई रेत छेद और अन्य अशुद्धियाँ नहीं होती हैं। फिर उच्च परिशुद्धता मशीनिंग करने के लिए प्रसंस्करण केंद्र के माध्यम से।
कास्टिंग बॉडी मोल्ड पैराफिन वैक्स मॉडल द्वारा बनाया जाता है, सिरेमिक में पैराफिन वैक्स मॉडल का अंतर्वेशन, पूरे बॉडी वैक्स मोल्ड की सतह को मजबूत सिरेमिक की एक परत बनाने के लिए। मोम मोल्ड को पिघलाएं, फिर स्टेनलेस स्टील के घोल को पिघलाएं, ठंडा होने के बाद सिरेमिक की उपस्थिति को खटखटाएं, खाली बॉडी बनाई जाती है। कास्टिंग का आकार बहुत सटीक है, बाहरी उपस्थिति चिकनी, साफ और सुव्यवस्थित है।
उत्पाद प्रदर्शन
डायाफ्राम :
सिंगल सील : EPDM के लिए तापमान सीमा लगभग -10 से 120 डिग्री है, और यह वैक्यूम वातावरण में उपयोग के लिए उपयुक्त है
EPDM+PTFE (चिपकने वाला) : तापमान सिंगल सी के समान है, लेकिन उच्च रासायनिक प्रतिरोध, उच्च स्थिरता, अच्छी लचीलापन, लंबा जीवन, उच्च सीलिंग, कोई ठंडा क्षरण के साथ PTFE डायाफ्राम के लिए। इसका उपयोग स्टीम कीटाणुशोधन प्रणाली के लिए भी किया जा सकता है।
EPDM+PTFE(अलग), अधिकतम तापमान 150 डिग्री तक सह सकता है और खराब परिस्थितियों में काम कर सकता है
और जब आपने उद्धरण मांगा और अनुरोध को चिह्नित नहीं किया, तो हम EPDM+PTFE(चिपकने वाला) प्रदान करेंगे
उपचार के बारे में : यदि यांत्रिक रूप से पॉलिश किया गया है : Ra लगभग 0.3 um, यदि इलेक्ट्रिक पॉलिश किया गया है : Ra लगभग 0.25um। ग्राहक के अनुरोध के अनुसार भी कर सकते हैं
टैग : डायाफ्राम वाल्व, मेडिसिनल वाल्व, सैनिटरी वाल्व।
