उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | 1/2 इंच वेल्डिंग मल्टी-पोर्ट डायाफ्राम वाल्व | सामग्री: | SS316L / 1.4404 (राउंड स्टील वाल्व बॉडी) |
|---|---|---|---|
| आकार: | 1/2 "-2" DN25-DN50 | संबंध: | वेल्डिंग/ क्लैंप/ अन्य विशेष कनेक्शन |
| पाल बांधने की रस्सी: | डबल टुकड़े EPDM + PTFE (मानक) | संरचना: | 5port और 3 नियंत्रण वाल्व |
| प्रमुखता देना: | सैनिटरी नमूना वाल्व,3 तरह का डायाफ्राम वाल्व |
||

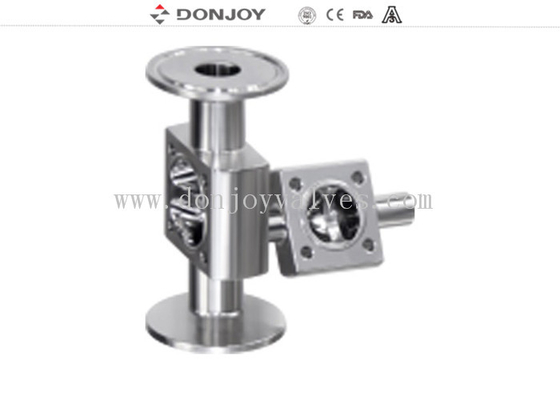

1/2 इंच मल्टी पोर्ट स्टेनलेस स्टील डायाफ्राम वाल्व, वेल्डिंग कनेक्शन 3 पोर्ट वाल्व
1. पोजिशनर/प्रोसेस कंट्रोलर (IL-TOP) के साथ डायाफ्राम वाल्व
2. कंट्रोल यूनिट (C-Top) के साथ डायाफ्राम वाल्व
3. वाल्व स्थिति नियामक
4. प्लास्टिक हैंडल
5. स्टेनलेस स्टील हैंडल
6. स्टेनलेस स्टील एक्चुएटर
7. प्लास्टिक एक्चुएटर
8. बॉडी: कास्टिंग / फोर्जिंग / राउंड स्टील वाल्व बॉडी
विशेषताएँ
|
उत्पाद का नाम: |
1/2 इंच मल्टी-पोर्ट न्यूमेटिक स्टेनलेस स्टील डायाफ्राम वेल्डिंग कनेक्शन के साथ वाल्व |
|
वाल्व बॉडी सामग्री: |
फोर्जिंग बॉडी 1.4404/316L |
|
सील सामग्री: |
दो टुकड़े PTFE+EPDM(मानक) EPDM/SILICONE/FPM सिंगल पीस, एक पीस चिपकने वाला PTFE+EPDM(वैकल्पिक) |
|
अधिकतम कार्य दबाव: |
6 बार से 8 बार (डायाफ्राम पर निर्भर) |
|
अधिकतम कार्य तापमान: |
-10 डिग्री सेल्सियस से 130 डिग्री सेल्सियस (डायाफ्राम पर निर्भर) |
|
उपलब्ध आकार: |
1/2"-2" DN25-DN50 |
|
उपलब्ध कनेक्शन: |
क्लैंप/वेल्डिंग/विशेष कनेक्शन |
|
उपलब्ध मानक: |
3A/BPE/DIN/ISO/IDF |
|
संचालित: |
न्यूमेटिक एक्चुएटर (स्टेनलेस स्टील और प्लास्टिक) |
|
उपलब्ध संरचना: |
5 पोर्ट और 3 कंट्रोल वाल्व (M-53A) 6 पोर्ट और 4 कंट्रोल वाल्व (M-64A) |
|
नियंत्रण: |
स्मार्ट वाल्व पोजिशनर / C-TOP कंट्रोल / स्थिति सेंसर |
|
प्रमाणपत्र: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
अनुप्रयोग क्षेत्र: |
डेयरी, खाद्य, पेय, फार्मेसी, कॉस्मेटिक, आदि |
|
संयोजन: |
3 कंट्रोल वाल्व, 5 पोर्ट |
अनुप्रयोग
डायाफ्राम वाल्व, मैन्युअल या न्यूमेटिक रूप से संचालित, विशेष रूप से दवा उद्योगों में स्वच्छता और एसेप्टिक प्रक्रियाओं में उपयोग के लिए डिज़ाइन किए गए हैं।
वाल्व प्रवाह नियंत्रण के साथ-साथ ओपन/क्लोज नियंत्रण के लिए उत्कृष्ट है।
डायाफ्राम वाल्व अन्य वाल्वों की तुलना में प्रवाह की विशेषता में बेहतर हैं। यह साफ करना आसान है और कणों के साथ पदार्थ को संसाधित करना बेहतर है। प्रवाह नियंत्रण के अनुप्रयोग के दौरान एयर पॉकेट की घटना दुर्लभ है।
वाल्व बॉडी
फोर्जिंग बॉडीब्लैंक स्टेनलेस स्टील के एक टुकड़े के माध्यम से होता है, फोर्जिंग प्रक्रिया में, उच्च तापमान फोर्जिंग के साथ, एक्सट्रूज़न ब्लैंक आकार परिवर्तन के माध्यम से, फोर्जिंग के बाद बॉडी डेंसिटी अधिक होती है, संरचना अधिक समान होती है, कोई रेत छेद और अन्य अशुद्धियाँ नहीं होती हैं। फिर उच्च परिशुद्धता मशीनिंग करने के लिए प्रसंस्करण केंद्र के माध्यम से।
कास्टिंग बॉडीमोल्ड पैराफिन वैक्स मॉडल द्वारा बनाया गया है, सिरेमिक में पैराफिन वैक्स मॉडल का अंतःस्राव, पूरे बॉडी वैक्स मोल्ड की सतह को मजबूत सिरेमिक की एक परत बनाने के लिए। मोम मोल्ड को पिघलाएं, फिर स्टेनलेस स्टील के घोल में पिघल जाएं, ठंडा होने के बाद सिरेमिक की उपस्थिति को खटखटाएं, ब्लैंक बॉडी बन जाती है। कास्टिंग का आकार बहुत सटीक है, बाहरी उपस्थिति चिकनी, साफ और सुव्यवस्थित है।
संरचनात्मक विशेषताएं

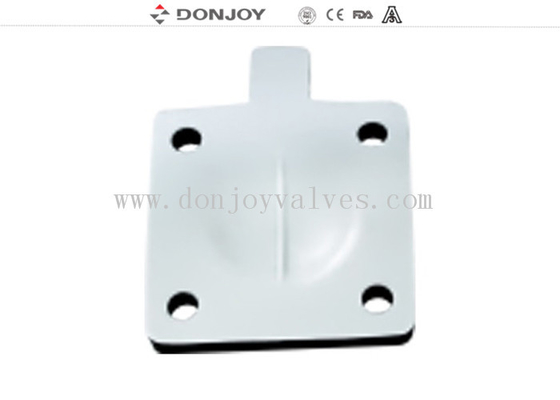

नया डायाफ्राम डिज़ाइन।
रखरखाव सरल, सुरक्षित और संचालित करने में आसान है।
सेल्फ-एम्प्टी फंक्शन।
उत्कृष्ट KV मान था।
CIP/SIP नसबंदी और सफाई।

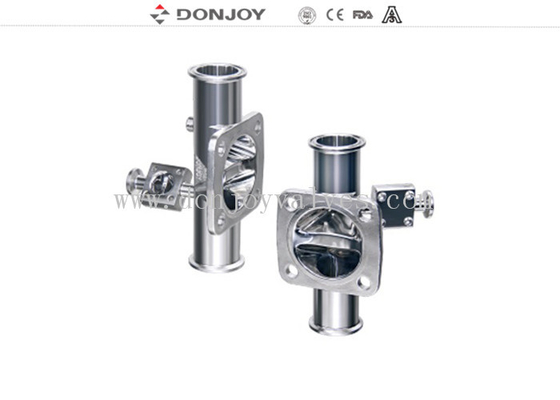

M-53A टाइप मल्टीपोर्ट डायाफ्राम वाल्व
तीन कंट्रोल वाल्व, 5 पोर्ट
एक जल बिंदु सीट
दो एकीकृत क्लोज-लूप सैंपलिंग वाल्व सीट
S1 अप इंस्टॉलेशन का सुझाव दें
M-64A टाइप मल्टीपोर्ट डायाफ्राम वाल्व
चार कंट्रोल वाल्व, 6 पोर्ट
स्टेराइल वाल्व ब्लॉक और पोर्ट स्टेनलेस स्टील ब्लॉक से बने हैं,
कई एकीकृत अनुप्रयोगों के साथ मल्टी-फंक्शन ब्लॉक, उपयोग का बिंदु WFI, नमूनाकरण,
कंडेनसेट ड्रेन, बड़े जहाजों में भरना, ड्रेनिंग, SI के लिए स्टेराइल स्टीम सप्लाई
उत्पाद डिजाइन
