उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ऑपरेशन: | वायवीय | आकार: | DN40 - DN100 या 1.5 " - 4" |
|---|---|---|---|
| प्रकार: | चुनाव आयोग | निकाय संलयन: | P30 |
| पाल बांधने की रस्सी: | ईपीडीएम/ वेश/ एनबीआर | सामग्री: | 316एल |
| संबंध: | वेल्डिंग | दाब परीक्षण: | पीईडी |
| प्रमुखता देना: | डबल सीट मिक्सप्रूफ वाल्व,SS316L मिक्सप्रूफ वाल्व,DN100 मिश्रण प्रतिरोधी वाल्व |
||

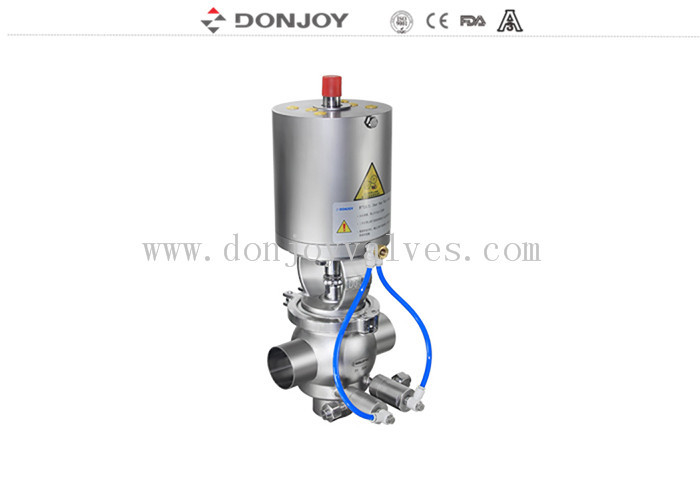

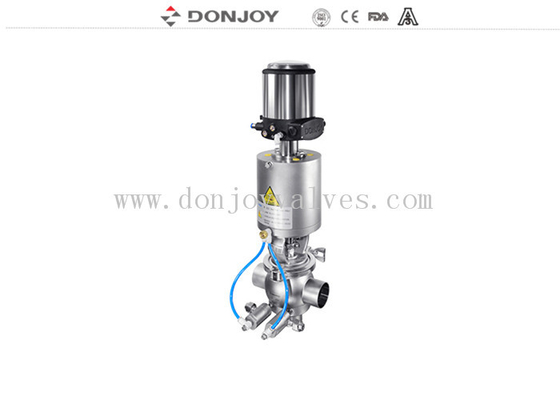

CIP और SIP के साथ Ctop के साथ SS316L डबल सीट मिक्सप्रूफ वाल्व, E-C सीरीज
विशिष्टता
| उत्पाद के गीले हिस्से | AISI 316L |
| अन्य स्टेनलेस स्टील के हिस्से | AISI 304 |
| सीट सामग्री (डिफ़ॉल्ट) | EPDM, FDA177.2600 |
| सीट सामग्री (विकल्प) | FPM (विटोन), FDA177.2600 |
| अंत कनेक्शन | बट-वेल्डेड, ट्राई-क्लैंप, फ्लैंज |
| अधिकतम कार्य दबाव | 145psi (10bar) |
| न्यूनतम कार्य दबाव | पूर्ण निर्वात |
| कार्य तापमान | 14°F से 266°F (-10 से 130°C), 284°F (140°C) थोड़े समय के लिए नसबंदी के लिए। |
| आंतरिक फिनिश | Ra 32μin (0.8μm) डिफ़ॉल्ट के रूप में, Ra 16μin (0.4μm) सबसे अच्छा। |
| बाहरी फिनिश | सैंडब्लास्ट, या अनुरोध पर अन्य। |
| वायवीय एक्चुएटर प्रकार | सामान्य रूप से बंद (NC) – खोलने के लिए हवा और बंद करने के लिए स्प्रिंग; |
| सामान्य रूप से खुला (NO) – बंद करने के लिए हवा और खोलने के लिए स्प्रिंग; | |
| एयर टू एयर (AA) – खोलने के लिए हवा, बंद करने के लिए हवा। | |
| एक्ट्यूएटर एयर प्रेशर | 79-102 psi (5.5 bar-7 bar) |
| बुद्धिमान नियंत्रण और संकेत के लिए इकाइयाँ | C-टॉप नियंत्रण |
| IL-टॉप नियंत्रण (स्थिति) | |
| इलेक्ट्रिक कनेक्शन | |
| AS-I बस कनेक्शन |
डिजाइन सुविधाएँ
● बाहरी CIP आपूर्ति
● सामान्य रूप से बंद वायवीय एक्चुएटर के साथ डिफ़ॉल्ट
● कॉम्पैक्ट और मजबूत डिजाइन, जाली गोलाकार बॉडी
● दबाव संतुलित डिजाइन
● एक-टुकड़ा बॉडी और क्लैम्प्ड बॉडी में से चुनें
● विभिन्न बॉडी संयोजनों का विस्तृत चयन।
● क्लैंप जारी करके आसान डिसएसेम्बली
● विकल्पों के लिए सफाई/नसबंदी के पुर्जे
● 100% हाइड्रोलिक परीक्षण / 100% निरीक्षण
अनुप्रयोग
◆वायवीय डबल सीट वाल्व को तब मिलने के लिए डिज़ाइन किया गया है जब एक ही वाल्व के माध्यम से दो अलग-अलग उत्पाद प्रवाह होते हैं, दोनों तरल मिश्रण को रोकने और कार्यशील स्थिति की निगरानी के लिए सुविधाजनक होने की गारंटी देते हैं। वाल्व का उपयोग डेयरी उत्पादों, पेय पदार्थों, बीयर और प्रक्रिया पाइपिंग सिस्टम की अन्य उच्च शुद्धता आवश्यकताओं में किया जाता है।
◆यह वाल्व सामान्य रूप से बंद (NC) होता है जिसे दूर से संपीड़ित हवा के माध्यम से नियंत्रित किया जाता है। इस वाल्व के साथ वाल्व सील रिसाव की निगरानी के लिए दो छोटे वायवीय वाल्व (सामान्य रूप से खुले) होते हैं
◆प्लू (एक चेंजवर वाल्व के अंदर ऊपरी तना) में दो सील हैं, जो एक-दूसरे के बीच एक रिसाव कक्ष बनाते हैं। रिसाव माध्यम कक्ष में प्रवाहित होता है और डिटेक्टर वाल्व के माध्यम से निर्वहन होता है। एक्चुएटर को हवा की आपूर्ति वाल्व को जगह पर साफ कर सकती है। सफाई के दौरान, तरल सीधे प्लग में प्रवाहित होता है। यह वाल्व वाटर हैमर प्रभाव के प्रति असंवेदनशील है
ऑपरेटिंग सिद्धांत
●यह वाल्व सामान्य रूप से बंद (NC) है, जिसे दूर से संपीड़ित हवा के माध्यम से नियंत्रित किया जाता है। इस वाल्व के साथ दो छोटे वायवीय वाल्व हैं, एक निगरानी के लिए, दूसरा CIP के लिए।
● प्लग (एक डाइवर्ट वाल्व के अंदर ऊपरी तना) में दो सील हैं जो एक-दूसरे के बीच एक रिसाव कक्ष बनाते हैं। रिसाव माध्यम कक्ष में प्रवाहित होता है, डिटेक्टर वाल्व के माध्यम से निर्वहन होता है। एक्चुएटर को हवा की आपूर्ति वाल्व को जगह पर साफ कर सकती है (चित्र 2 देखें)।
● सफाई के दौरान, तरल सीधे प्लग में प्रवाहित होता है। यह वाल्व वाटर हैमर प्रभाव के प्रति असंवेदनशील है।
चित्र
वाल्व बॉडी को मिलाएं
फ़ंक्शन चयन
मैनिफोल्ड के लिए भी उपयोग करें, एक मानक मैनिफोल्ड के उदाहरण
